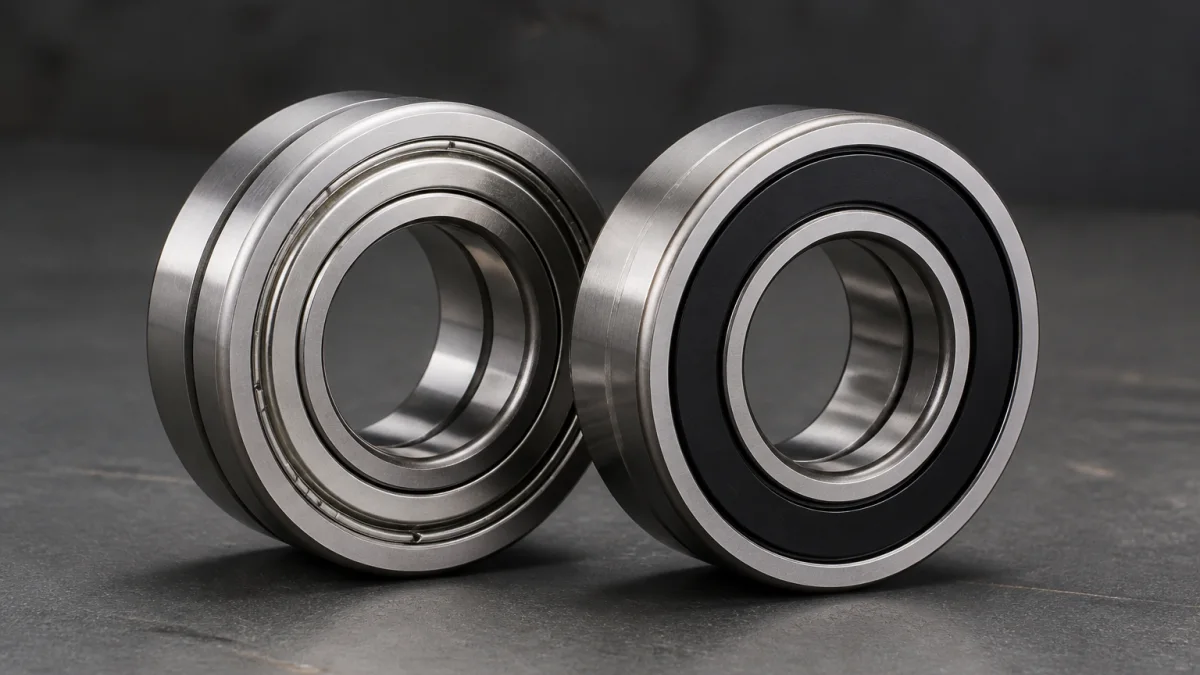

Двухрядные радиально-упорные подшипники 3202 ZZ и 3205 2RS: защита и монтаж

Двухрядный радиально-упорный шариковый подшипник рассчитан на работу там, где радиальная нагрузка сочетается с осевыми силами. В стандартных конструкциях без заполняющих пазов он воспринимает осевые силы в двух направлениях и опрокидывающий момент. По компоновке такой подшипник близок к паре однорядных радиально-упорных подшипников, но занимает меньше места по оси.

Однако обозначения 3202 ZZ и 3205 2RS нельзя воспринимать как варианты одного размера. Первые цифры определяют серию и габариты, а буквенный суффикс описывает защитное исполнение. Правильный подбор начинается с проверки узла, а не с решения, нужны ли щитки или уплотнения.

Почему 3202 и 3205 не являются заменой друг другу

Для открытых подшипников серии 32 подтверждены следующие основные размеры:

Поэтому подшипник 3202 ZZ нельзя установить вместо 3205 2RS без изменения посадочных мест и проверки всей конструкции. Различаются внутренний и наружный диаметры, а также ширина.

Полное обозначение важнее базового номера

Даже совпадение d × D × B не гарантирует безопасную взаимозаменяемость. До заказа следует сверить полную маркировку снятого изделия, производителя, конструкцию колец, угол контакта, внутренний зазор, материал сепаратора, наличие канавки либо стопорного кольца, тип защиты и способ смазывания.

Особого контроля требуют исполнения с заполняющими пазами: допустимая осевая нагрузка у них может быть несимметричной. Сопоставление обозначений разных марок также требует осторожности, поскольку серия и внутренняя конструкция могут заметно различаться.

Щитки ZZ и уплотнения 2RS: в чем практическая разница

Металлические щитки производители могут обозначать как Z, 2Z или ZZ. Это бесконтактная защита: она удерживает смазку и ограничивает попадание крупных твердых частиц, но между щитком и внутренним кольцом остается зазор. Такое решение уместно рассматривать, когда среда сравнительно чистая, а дополнительное трение контактного уплотнения нежелательно.

Обозначение 2RS обычно указывает на два уплотнения. Например, уплотнения SKF RS1 и 2RS1 являются контактными: рабочая кромка соприкасается с дорожкой уплотнения внутреннего кольца. По ограничению проникновения пыли и влаги такая защита эффективнее щитка, но контакт влияет на трение и тепловой режим.

Почему нельзя трактовать суффиксы одинаково у всех брендов

ZZ и 2RS не являются полностью унифицированным описанием конструкции. У конкретного изделия следует подтверждать по документации производителя материал и профиль уплотнения, а также является ли оно контактным. Характеристики одного бренда нельзя автоматически переносить на подшипник другой марки только из-за похожего суффикса.

Как выбирать защитное исполнение

Вариант ZZ рассматривают прежде всего для удержания штатной пластичной смазки и защиты от крупных частиц. Наличие зазора означает, что щиток не дает такой же защиты от мелкой пыли и влаги, как контактное уплотнение.

Исполнение 2RS следует оценивать для узлов, где важнее ограничить попадание пыли или влаги. Но выбор не должен основываться только на условиях загрязнения: необходимо учесть трение, тепловой режим, предусмотренную схему смазывания и требования изготовителя оборудования.

• Двусторонне защищенные подшипники обычно поставляются с заданным количеством пластичной смазки.
• В конструкциях SKF с двумя щитками или двумя уплотнениями предусмотрена работа без регламентного дозаправления смазкой в течение срока службы подшипника.
• Если узел рассчитан на внешнюю подачу смазки, промывку или регулярное дозаправление, закрытое исполнение нельзя выбирать автоматически.

Монтаж: чистота, посадки и соосность

До установки очищают и осматривают вал, корпус, упорные бурты и сопряженные поверхности. Задиры, загрязнения и повреждения способны нарушить посадку и создать перекос. Не менее важна соосность посадочных поверхностей.

Угловая несоосность повышает нагрузку на подшипник и уплотнения, увеличивает трение и температуру. Поэтому появление нагрева или шума нельзя объяснять исключительно типом защиты. При диагностике проверяют также посадки, выравнивание, нагрузку, загрязнение и состояние сопряженных деталей.

• Монтажное усилие не передают через тела качения.
• Схему осевой фиксации не изменяют без проверки конструкции узла.
• Для двухсторонне уплотненных подшипников SKF с контактными уплотнениями запрещены промывка и нагрев выше 120 °C перед монтажом. Для изделий других марок применяют только их инструкцию.
• После установки контролируют плавность вращения, температуру и нетипичный шум по процедуре приемки конкретного оборудования.

Нагрузки и признаки неблагополучной работы

При высокой частоте вращения, ускорениях или быстрой смене направления нагрузки двухрядному радиально-упорному подшипнику требуется минимальная радиальная нагрузка для правильного качения шариков. При ее недостатке возможны неблагоприятные условия качения и скользящие движения между шариками и дорожками.

Твердые частицы и влага опасны для внутреннего пространства подшипника, поэтому в загрязненной среде преимущество обычно имеет контактное уплотнение. Но шум и нагрев являются симптомами, а не доказательством конкретной причины. Вывод о неисправности делают только после оценки всего узла.

Надежная последовательность выбора такова: сначала подтвердить размеры и конструкцию, затем проверить нагрузки в обоих осевых направлениях и способ смазки, после чего выбирать защиту ZZ или 2RS.
