Как снять малый подшипник без повреждения вала и корпуса

Вопрос «как снять малый подшипник» возникает при обслуживании небольших электродвигателей, вентиляторов, насосов, роликов, шкивов и приводов. Безопасный результат — это снятый подшипник без повреждённых посадочных поверхностей вала и корпуса. Размер детали сам по себе не подсказывает метод: важны посадка, доступ к кольцам, осевая фиксация и устройство узла.

Эта инструкция описывает общий подход, а не способ ремонта любой машины. В конкретном узле могут быть тонкостенный корпус, датчики, скрытая фиксация, неразборная конструкция или недостаточное пространство для инструмента.

Подготовьте узел к безопасной работе

Сначала безопасно остановите оборудование, отключите источники энергии, исключите повторный пуск и убедитесь в отсутствии напряжения. Вал разгрузите либо надёжно поддержите. Затем очистите рабочее место: загрязнение нередко скрывает стопорное кольцо, гайку, винт, шпонку или следы проворачивания кольца на посадке.

Проверка перед демонтажом

1. Определите, установлен ли подшипник на валу или в корпусе.
2. Найдите и снимите все элементы осевой фиксации.
3. Оцените, какое кольцо имеет натяг и доступно ли оно для захвата.
4. Проверьте место для лап, разделителя, внутреннего съёмника либо специальной оснастки.
5. Убедитесь, что винт съёмника можно выставить по центру торца вала.

Для проверки конструктивного исполнения как справочный пример можно открыть серию радиальных шариковых подшипников. Это не заменяет документацию на конкретный узел.

Передавайте усилие на нужное кольцо

Если подшипник посажен с натягом на вал, усилие прикладывают вдоль оси вала к внутреннему кольцу либо к смежной детали, непосредственно передающей на него нагрузку. Нельзя тянуть через тела качения: это может повредить подшипник, особенно если рассматривается его повторная установка.

При извлечении из корпуса с натягом усилие должно действовать вдоль оси отверстия на наружное кольцо. Если в бурте предусмотрены резьбовые отверстия для выталкивания, их используют по назначению конструкции. Боковая нагрузка на вал, кольцо или корпус недопустима.

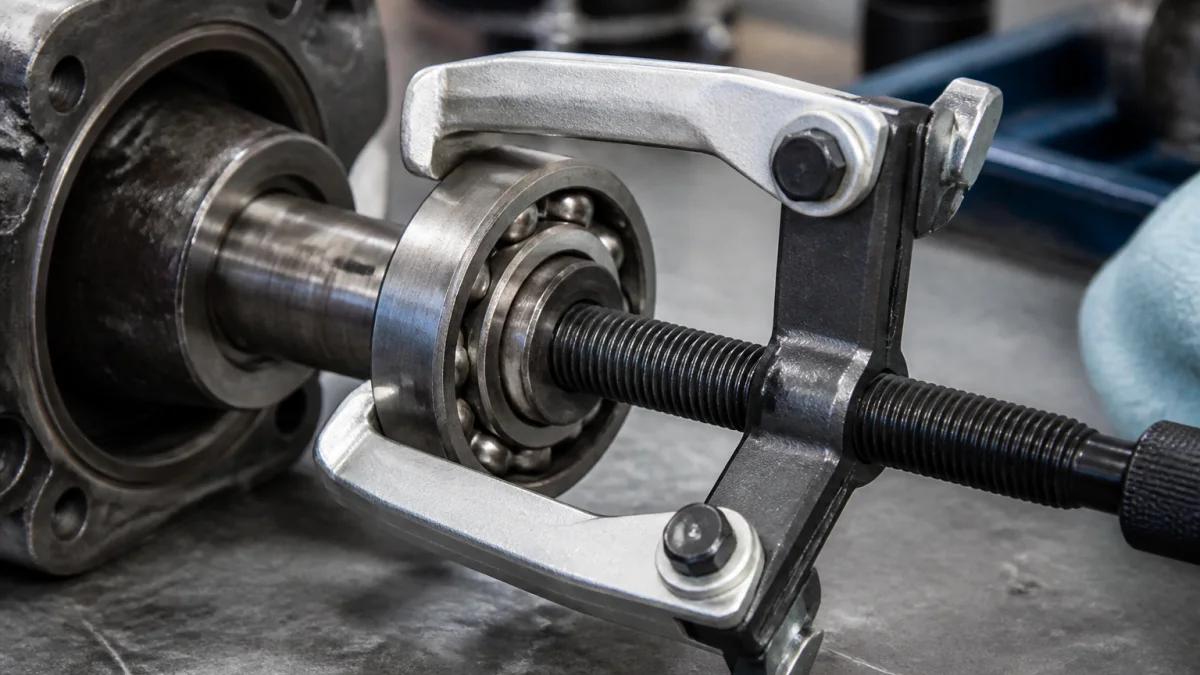

Выберите съёмник по доступу

Самоцентрирующийся механизм помогает уменьшить риск перекоса, но требует правильной установки. Его винт должен опираться по центру торца вала, а захваты — одинаково глубоко и надёжно удерживать кольцо.

Снимайте плавно, без ударов

Практический чек-лист

• захваты заведены за правильное кольцо;
• все точки захвата работают равномерно;
• винт отцентрирован, вал поддержан;
• в зоне возможного срыва нет рук;
• оператор не находится на линии возможного вылета детали или инструмента;
• используется защита глаз.

Усилие наращивают плавно и непрерывно следят за соосностью. Перекос подшипника, соскальзывание лап либо рост усилия без перемещения означают, что работу нужно остановить, а не продолжать с большей силой. Повторно проверьте фиксацию, доступ и возможную причину заедания. Не наносите удары по кольцу, валу, корпусу или винту съёмника. Не применяйте открытое пламя, самодельный локальный нагрев или резание кольца как бытовой способ снятия.

Когда самостоятельную работу следует прекратить

Причиной заедания могут быть коррозия, микроперемещения между кольцом и посадкой, заусенцы, деформация корпуса или не снятый фиксатор. Остановите демонтаж, если нет доступа к нужному кольцу, съёмник перекашивается или срывается, подшипник не трогается при умеренном контролируемом усилии, фиксация неизвестна либо вал и корпус уже повреждены. В таких случаях необходимы документация изготовителя узла, специальная оснастка или сервисная оценка.

Осмотр после снятия

До очистки полезно зафиксировать потемнения, отполированные пояски, следы проворачивания кольца, коррозию, забоины и задиры. После демонтажа осмотрите вал и корпус на трещины, вмятины и деформацию посадок. Не следует шлифовать, подбивать или иначе «исправлять» детали без оценки допусков и ремонтной документации.

Если подшипник снимали из-за шума, вибрации, перегрева или заклинивания, сохраните его для осмотра. Причина может быть связана не только с самим подшипником, но и со смазкой, загрязнением, посадками, соосностью и условиями работы. Возможность повторного использования определяют по состоянию, причине снятия и требованиям документации узла; одного внешнего осмотра для универсального решения недостаточно.
