Конические подшипники 30202 A, 30205 A и 30208 A: выбор, парная установка и регулировка

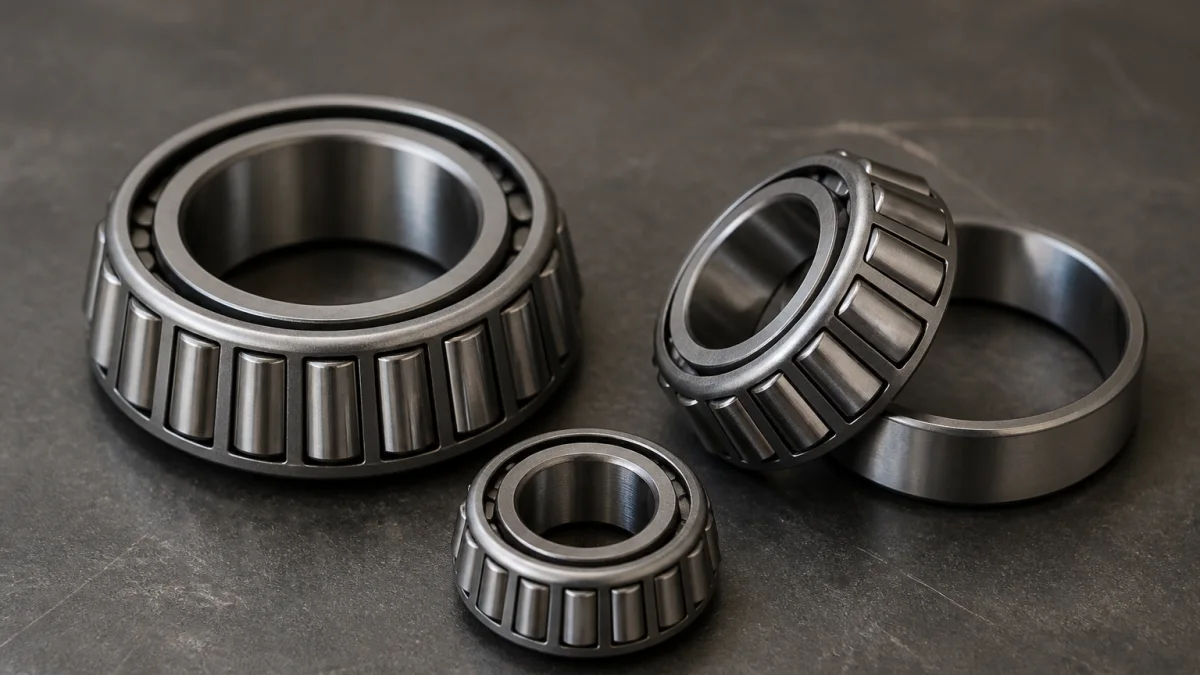

Конические подшипники 30202 30205 30208 — это метрическая серия 302 с разборной конструкцией. Внутреннее кольцо, ролики и сепаратор составляют конус, а наружное кольцо является чашкой. Такая компоновка позволяет раздельно монтировать детали, но требует точности при сборке и регулировке опоры.

Однорядный конический роликоподшипник работает с радиальной и комбинированной нагрузкой, однако осевую силу воспринимает только в одном направлении. Поэтому при выборе недостаточно сопоставить посадочный диаметр и наружный размер: необходимо учитывать ориентацию колец, действующие силы и способ осевой фиксации вала.

Размеры серии 302 и значение суффикса A

Базовые обозначения 30202, 30205 и 30208 задают основные присоединительные размеры. Суффикс A следует проверять по документации конкретного производителя: одинакового для всех брендов значения у него нет. Он не подтверждает автоматически одинаковые точность, сепаратор, посадки или взаимозаменяемость изделий.

Для узла с посадочными размерами 15 × 35 мм и полной шириной 11,75 мм можно рассматривать конический подшипник 30202 A. Но до заказа необходимо проверить ширины колец, допустимые радиусы галтелей, упорные диаметры вала и корпуса, класс точности, конструкцию сепаратора и требования к смазке.

Номер не заменяет проверку исполнения

Нельзя переносить между изделиями разных изготовителей номинальную грузоподъёмность, предельную частоту вращения, тип смазки, посадки или целевой осевой зазор. Эти данные определяются конкретным продуктом, редакцией каталога и рабочими условиями. Подбор только по номеру особенно рискован при замене уже установленного подшипника с неполной маркировкой.

Осевая реакция при комбинированной нагрузке

Радиальная нагрузка в коническом роликоподшипнике создаёт осевую реакцию. Её направление задаётся тем, как в опоре ориентированы конус и чашка. Один подшипник используют, когда осевая сила заведомо действует в допустимую сторону либо противоположное усилие принимает отдельный упорный элемент.

Если вал должен быть зафиксирован по оси, а осевые силы могут меняться по направлению, обычно применяют два однорядных подшипника. Такая ситуация возможна при реверсе, изменении направления подачи, работе зубчатого зацепления или температурных деформациях. Для посадки 25 × 52 × 16,25 мм следует сверить параметры подшипника 30205 с геометрией конкретного узла.

Парная установка: O- и X-схема

В паре подшипники располагают навстречу друг другу: направления воспринимаемых ими осевых сил должны быть противоположными. Если кольца ориентированы неверно, узел не получит двусторонней осевой фиксации, даже когда размеры деталей соответствуют чертежу.

Установка «спина к спине»

O-образная схема увеличивает расстояние между условными центрами опор. Её обычно рассматривают, когда важна жёсткость к опрокидывающему моменту. Однако окончательное решение зависит не только от схемы: необходимо учитывать конструкцию корпуса, вала, упорных поверхностей и регулировочного механизма.

Установка «лицом к лицу»

X-образная схема также позволяет воспринимать осевые силы в обоих направлениях, но геометрия реакций в узле у неё иная. Выбирать X- или O-расположение следует по конструкции опоры и характеру нагрузки, а не по одному только обозначению подшипника.

Подшипник габаритом 40 × 80 × 19,75 мм представлен как 30208. При его использовании в паре необходимо отдельно проверить посадки, ориентацию и условия регулирования.

Как регулируют зазор и предварительный натяг

Осевое перемещение колец изменяет внутренний зазор либо предварительный натяг. Поэтому регулировка относится к конструкции всей опоры, а не является универсальной настройкой для номера 30202-A, 30205-A или 30208-A. В зависимости от механизма её выполняют гайкой, набором прокладок, регулировочным кольцом или другим предусмотренным элементом.

• Перед регулировкой кольца должны опираться на свои посадочные торцы, а перекос должен быть исключён.
• Целевое значение зазора или натяга задаёт документация на конкретный узел либо производитель подшипника.
• Оценка только по ощущению при вращении не подтверждает фактический зазор или натяг.
• Чашку и конус от разных изделий или разных брендов нельзя произвольно сочетать без прямого подтверждения совместимости.

Без данных о расстоянии между опорами, посадках, температурном режиме, жёсткости корпуса и вала, смазке и нагрузке корректно назвать величину осевого зазора невозможно.

Монтаж и диагностика после запуска

Подшипники серии 302 поставляются открытыми. Защиту от загрязнения и удержание смазки должны обеспечивать уплотнения, крышки или другие решения самого узла. Монтажное усилие прикладывают к кольцу, установленному с натягом. Передавать усилие через ролики между кольцами нельзя: это может повредить дорожки качения и ролики.

При разборке полезно документировать фактическое положение колец, прокладок и регулировочных деталей. Это помогает воспроизвести схему сборки и провести диагностику. После первого периода работы по процедуре обслуживания машины контролируют температуру, шум, вибрацию, осевое перемещение и состояние смазки.

Повышенная температура, большой момент вращения или потемнение смазки могут быть связаны с чрезмерным предварительным натягом, недостаточной смазкой, перекосом либо другой неисправностью. Слишком большой осевой люфт, удары при реверсе и неустойчивое положение вала могут указывать на увеличенный рабочий зазор, износ дорожек или ослабление регулировочных деталей. При задирах, выкрашивании, коррозии, перегреве или повреждении сепаратора оценивать следует весь узел и сопряжённые поверхности: простая замена подшипника без устранения причины может привести к повторному отказу.
