Лабиринтное уплотнение: как защитить подшипниковые узлы от пыли и влаги

Лабиринтное уплотнение защищает подшипниковый узел в современных механизмах. Эта технология блокирует загрязнители и влагу. Конструкция работает надежно даже в сложных условиях эксплуатации.

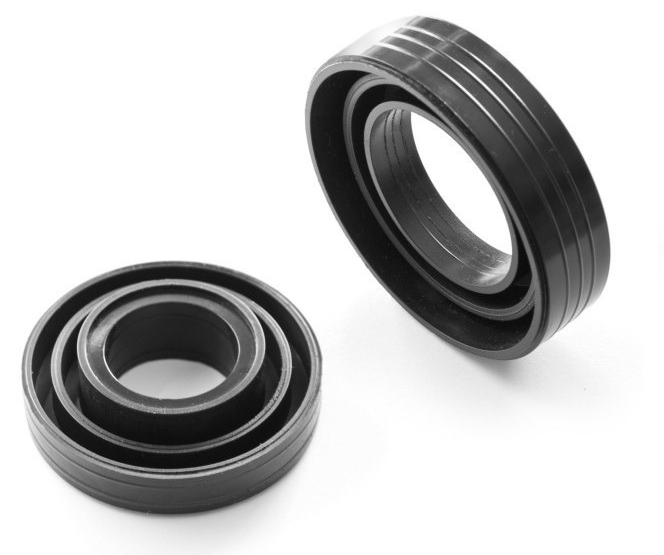

Что такое лабиринтное уплотнение и когда оно необходимо

Уплотнение подшипника лабиринтного типа имеет сложную извилистую структуру. Лабиринт эффективно блокирует путь к критическим деталям. Посторонние вещества просто не преодолевают сложный маршрут.

Принцип работы бесконтактной схемы

Бесконтактное уплотнение имеет последовательность щелей и полостей. Каждый такой элемент формирует новый уровень защиты. Частицы пыли движутся и теряют скорость. Они оседают в специальных карманах защитной структуры. Капли влаги также задерживаются в этих ловушках.

Сравнение типов уплотнений: 2RS, ZZ, кассетные, V-ring vs лабиринт

Различные уплотнения имеют особые характеристики. Например:

• 2RS работает при низких и средних скоростях. Подходит для температур до 110°C в чистых условиях.
• Защитные крышки ZZ идеальны для высокоскоростных механизмов. Они выдерживают температуру до 110°C в сухой среде.
• Кассетные работают при средних скоростях и выдерживают температуру до 100°C. Эти элементы эффективны в загрязненных средах.
• V-ring лучше всего защищают механизмы от влаги. Работают при низких и средних скоростях вращения. Температурный режим работы составляет 100°C+.
• Уплотнение конвейерного ролика лабиринтного типа выдерживает большие нагрузки. Работает при широком диапазоне рабочих температур.

Конструкции и материалы лабиринтов

Лабиринтное уплотнение ролика различается по типу конструкции и количеству защитных барьеров.

• Осевые — защищают от загрязнений, движущихся вдоль оси вращения вала
• Радиальные — блокируют частицы, поступающие перпендикулярно оси вращения
• Комбинированные — объединяют осевую и радиальную защиту для максимальной эффективности
• Одноступенчатые — имеют один уровень защиты, подходят для умеренных условий эксплуатации
• Многоступенчатые — содержат несколько последовательных защитных барьеров для экстремальных условий

Правильный выбор типа обеспечивает оптимальную защиту подшипникового узла в соответствии с условиями эксплуатации.

Материалы: сталь/нержавейка/полимеры; совместимость со смазками

Лабиринтовые уплотнения изготавливают из различных материалов. Сталь придает конструкциям высокую прочность и термостойкость. Нержавеющая сталь устойчива к коррозии во влажной среде. Полимеры типа PEEK имеют низкий коэффициент трения. Металлические варианты тяжелее, но выдерживают экстремальные температурные режимы.

Как подобрать уплотнение под узел

Правильный выбор зависит от условий эксплуатации механизма. Анализируйте среду на наличие пыли и влаги. Учитывайте абразивность частиц, которые могут повредить подшипники. Температурный режим работы также влияет на выбор. Размеры узла определяют геометрию необходимого уплотнения.

Эксплуатация и сервис

Уход за лабиринтными уплотнениями не требует сложных процедур. Проверяйте состояние во время плановых осмотров. Замену проводите при обнаружении значительных повреждений конструкции.

Интервалы смазывания, контроль износа, типичные признаки подтекания/перегрева

Смазывание проводят согласно рекомендациям для конкретного типа узла. Признаками износа являются металлическая стружка и повышенная вибрация. Следы смазки на корпусе свидетельствуют о нарушении герметичности. Перегрев можно определить по запаху и изменению цвета.

Типичные ошибки и как их избежать

При установке лабиринтных уплотнений есть ряд типичных ошибок. К их числу относятся:

• Неправильный выбор типа для рабочих условий — всегда анализируйте специфику рабочей среды внимательно.
• Монтаж с нарушением осевого выравнивания деталей — используйте точные калибровочные инструменты при установке.
• Неправильное смазывание узла во время эксплуатации — следите за количеством смазки и графиком.
• Пропуск первых сигналов об износе элементов — регулярно осматривайте состояние деталей.
• Применение несовместимых типов смазочных материалов — проверяйте химическое взаимодействие материалов перед использованием.
• Игнорирование рабочих температур при подборе — учитывайте термическое расширение материалов заранее.
• Чрезмерная экономия на качестве запчастей — дешевые уплотнения часто выходят из строя.

Что уточнить при заказе

Соберите данные обо всех параметрах узла. Укажите особенности эксплуатации и специфику среды. Точное описание поможет подобрать оптимальное решение. Консультируйтесь со специалистами при возникновении дополнительных вопросов.

Критические параметры при заказе

• Точные размеры внутренних и внешних диаметров. Укажите длину и ширину с необходимой точностью.
• Тип конструкции которую будет иметь лабиринтное уплотнение. Определите оптимальную схему структуры.
• Материал с учетом рабочих условий эксплуатации. Учтите химическую среду и механические нагрузки.
• Модель подшипников для совместимости с уплотнением. Проверьте соответствие технических характеристик обоих элементов.
• Потребность в дополнительных защитных элементах конструкции. Рассмотрите варианты с V-образными кольцами.
• Сроки поставки и требования которым должно соответствовать ступенчатое лабиринтное уплотнение. Укажите необходимое количество элементов для заказа.
