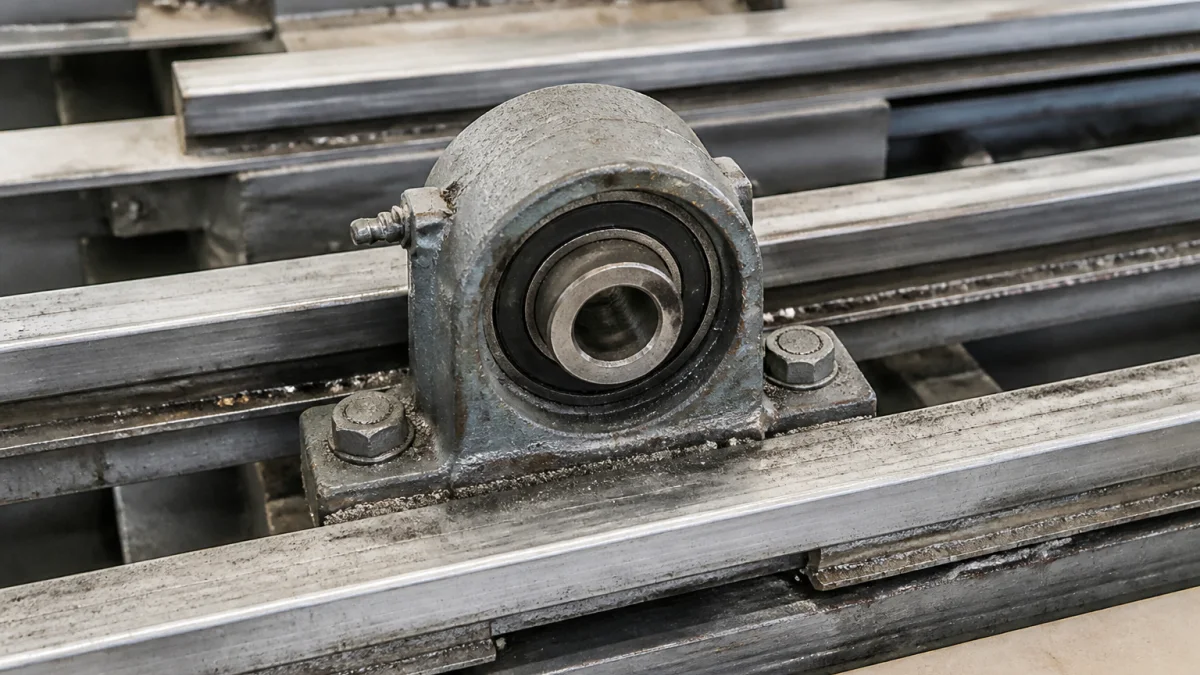

Натяжной корпус заедает в направляющих: осмотр перед ремонтом

Когда натяжной корпус заедает в направляющих, не следует пытаться сдвинуть его усилением натяжения, ударом или чрезмерным усилием на регулировочном механизме. Корпус, направляющие рамы, вал и механизм перемещения образуют единый узел. Причиной сопротивления могут быть посторонний материал в зазоре, коррозионное поражение, задиры, деформация направляющих, перекос вала или неисправность винта и связанных деталей.

Такие узлы используют, например, в ленточных и цепных конвейерах, приводах и другом оборудовании, где вал перемещают вдоль направляющих для регулировки натяжения. Это лишь примеры типов оборудования: применимость конкретного исполнения определяется документацией узла и машины.

Подготовьте узел к безопасному осмотру

Очищать, осматривать или устранять заклинивание можно только после безопасной остановки оборудования. Необходимо изолировать источники энергии и учесть накопленную механическую, пневматическую, гидравлическую и гравитационную энергию.

1. Остановите оборудование в соответствии с принятой на предприятии процедурой.
2. Отключите и заблокируйте относящиеся к работе источники энергии.
3. Исключите смещение вала, грузов, пружин, приводов и других элементов с запасённой энергией.
4. Убедитесь, что пуск невозможен.
5. Отметьте исходное положение натяжного узла до начала работ.

На первом этапе не принуждайте корпус к перемещению. Усилие на винте или попытка сдвинуть деталь ударом могут увеличить повреждение и затруднить определение исходной причины.

Где искать источник заедания

Не сводите диагностику к подшипнику. Проверить нужно пару «корпус — направляющие», раму, механизм перемещения, а также положение вала и связанных элементов передачи. Видимый дефект может находиться не там, где ощущается сопротивление.

Контакт корпуса с направляющими

Осмотрите зазор, рабочие поверхности и кромки. Сопоставьте следы контакта на левой и правой сторонах: несимметричные натёртости, локальные борозды или контакт только с одной стороны помогают выявить перекос либо изменение геометрии.

Рама и регулировочный механизм

Проверьте доступные крепления рамы, упоры, резьбу, гайку, тяги и регулировочные винты. Сопротивление при вращении винта не доказывает, что корпус зажат именно в направляющих. Боковую нагрузку могут создавать перекошенный вал, неравномерное положение механизмов с двух сторон или нарушение хода элементов передачи.

Для дальнейшей сверки конструктивного исполнения можно использовать пример серии натяжных корпусов. Маркировка сама по себе не подтверждает совместимость с имеющейся рамой: нужны чертежи корпуса и направляющих, присоединительные размеры, тип механизма натяжения и конфигурация узла.

Практический порядок проверки

Последовательный осмотр позволяет отделить доступное загрязнение от повреждения поверхностей, нарушения геометрии или проблемы в механизме перемещения.

1. Осмотрите обе направляющие по всей доступной длине.
2. Проверьте зазор на налипший, сыпучий или спрессованный материал и посторонние предметы.
3. Сравните характер следов контакта на обеих сторонах корпуса и направляющих.
4. Осмотрите кромки на коррозию, задиры, трещины и следы переноса металла.
5. Оцените видимую прямолинейность направляющих, состояние рамы, крепежа и упоров.
6. Проверьте доступные части винта, гайки, тяг и креплений.
7. Оцените положение вала и симметрию натяжного узла, не создают ли они боковую нагрузку.

После удаления только доступного незакреплённого материала допустимо заново оценить лёгкость перемещения вручную либо штатным механизмом — строго по процедуре для данного узла. Допустимый ход, порядок фиксации, моменты затяжки и разрешённые смещения устанавливаются инструкцией или чертежом конкретного исполнения.

Как распознать характер дефекта

Один дефект может сопровождаться другим. Например, твёрдая частица способна оставить задир, а перекос — поддерживать повторный контакт на одной стороне. Поэтому устранение только заметной натёртости не заменяет поиска причины.

Что можно делать самостоятельно, а что нельзя

К самостоятельным действиям относится удаление доступного незакреплённого материала из зазоров, осмотр на видимые повреждения и документирование состояния. Способ очистки не должен повреждать рабочие поверхности направляющих, уплотнения или подшипниковый узел.

Без чертежа, технологии ремонта и контроля геометрии нельзя снимать металл с корпуса, направляющих или рамы. Не следует бить по корпусу, применять удлинители к регулировочному механизму либо увеличивать натяжение, чтобы преодолеть заедание.

Когда работу следует остановить

• обнаружены трещина, изгиб или другая деформация рамы и направляющих;
• есть выраженные задиры либо значительная коррозия рабочих поверхностей;
• корпус вновь заедает после доступной очистки;
• виден перекос вала или несимметричное положение корпусов;
• повреждены винт, гайка, упоры, тяги или крепления;
• неизвестны допустимый зазор, порядок сборки или регулировки.

Какие данные подготовить для ремонта

Для оценки ремонта или подбора нужны фотографии корпуса и обеих направляющих, направление перемещения, участок заедания, полная маркировка узла, тип рамы и механизма натяжения, положение вала и видимые следы контакта. Размеры следует сверять с чертежом именно этого исполнения, а не с внешне похожей деталью.

После ремонта или сборки необходимы контроль свободного хода и проверка выравнивания по инструкции оборудования. До пробного пуска возвращают ограждения, убирают инструмент и подтверждают отсутствие людей в опасной зоне.
