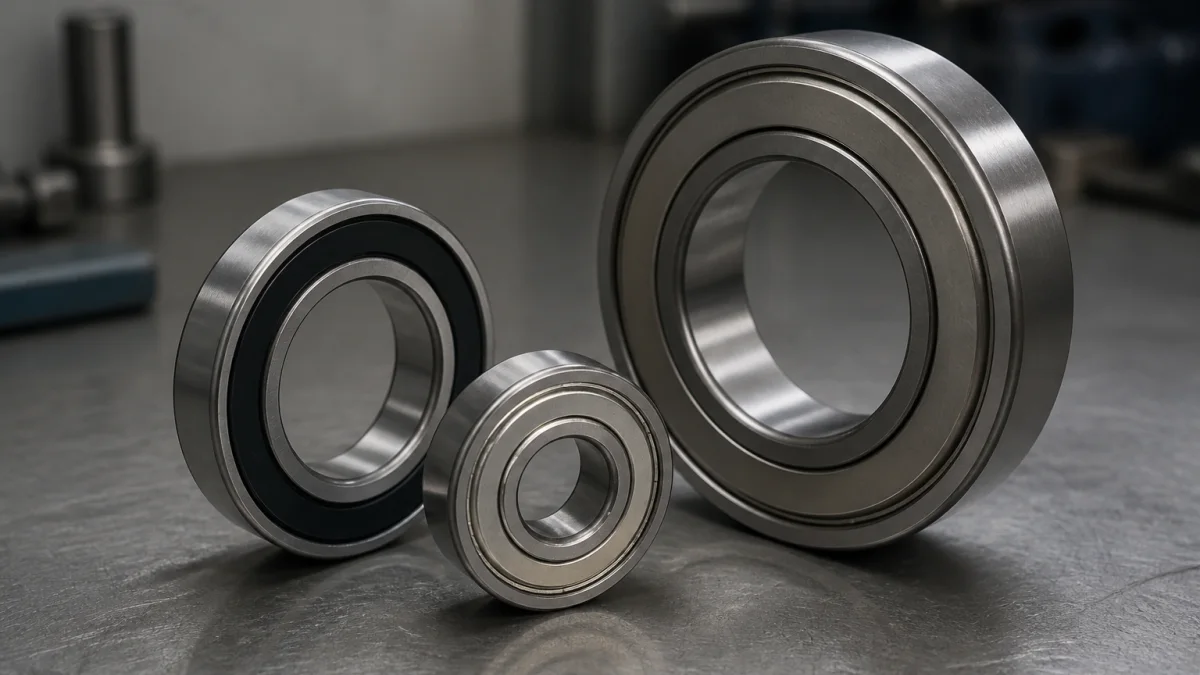

Подшипник 6200 2RS или 6200 ZZ: что выбрать и чем отличается 6201 ZZ
Подшипники 6200 2RS и 6200 ZZ одинаковы по размерам — 10×30×9 мм, но отличаются закрытием. Объясняем выбор между уплотнениями и щитками, а также отличие 6201 ZZ с размером 12×32×10 мм.
При подборе запасной части важно не смешивать два разных вопроса: какое закрытие требуется подшипнику и подходит ли его типоразмер к узлу. Поэтому сравнение 6200 2RS и 6200 ZZ корректно: это однорядные радиальные шариковые подшипники с глубокой канавкой одного размера 10×30×9 мм. А вот 6201 ZZ — уже другой размер, несмотря на сходство маркировки.
Выбор между 2RS и ZZ определяют загрязнённость, влага, требования к удержанию смазки, сопротивление вращению и рабочая частота. Нельзя выбирать только по последним буквам: полное обозначение и характеристики нужно сверять с документацией конкретного производителя.
Как читать маркировку 6200 2RS и 6200 ZZ
Базовое число в обозначении задаёт типоразмер, а суффикс указывает на исполнение закрытия. Это простое правило помогает избежать неподходящей замены:
- 6200 — внутренний диаметр 10 мм, наружный диаметр 30 мм, ширина 9 мм.
- ZZ, в части каталогов также 2Z, — два металлических щитка.
- 2RS — распространённое обозначение двухсторонних резиновых уплотнений.
Металлический щиток работает бесконтактно: между ним и внутренним кольцом предусмотрен зазор или лабиринтный путь. С 2RS нужна аккуратность в формулировках. Такое обозначение часто относится к контактному уплотнению, однако его геометрия, материал, усилие контакта, температурные и скоростные свойства зависят от бренда и полного артикула. В каталогах могут применяться обозначения 2RSH, DDU, LLU, LLH или LLB, но считать их полностью одинаковыми нельзя.
Щитки ZZ и уплотнения 2RS: рабочие различия
| Параметр | 6200 ZZ | 6200 2RS |
|---|---|---|
| Закрытие | Два металлических щитка | Два резиновых уплотнения |
| Контакт с внутренним кольцом | Нет: щиток бесконтактный | Зависит от исполнения; часто уплотнение контактное |
| Защита от пыли, брызг и утечки смазки | Ограниченная по сравнению с контактным уплотнением | Обычно выше у контактного исполнения |
| Трение и скоростная пригодность | Низкий момент трения, хорошая пригодность для высоких оборотов | Более высокий момент трения и меньшая допустимая частота по сравнению со щитковым исполнением того же ряда |
| Предпочтительная среда | Относительно чистая и сухая | Пыль, мелкие загрязнения, брызги |
Когда выбирать 6200 ZZ
Исполнение ZZ подходит для относительно чистого и сухого места установки, когда существенны малое сопротивление вращению или более высокая скоростная пригодность. Однако щитки не следует воспринимать как защиту от прямого попадания воды, интенсивной мойки или постоянного воздействия жидкости.
При подтверждённом соответствии узлу можно рассмотреть подшипник 6200 ZZ. Предварительно проверьте полное обозначение снятой детали и технические требования оборудования.
Когда оправдан 6200 2RS
Вариант 2RS рассматривают, когда к подшипнику могут попадать пыль, мелкие частицы или брызги, а также когда необходимо лучше удерживать заводскую смазку. Контактное уплотнение обычно обеспечивает более эффективную защиту, чем щиток, но плата за это — повышенный момент трения.
Для влажной и загрязнённой среды один только суффикс 2RS не заменяет защиту всего узла. Следует оценить направление брызг, состояние корпуса, защитные кожухи, уплотнения вала и вероятность попадания моющей жидкости. Подходящее исполнение представлено на странице 6200 2RS.
Почему 6201 ZZ нельзя поставить вместо 6200
Число 6201 не обозначает иной вариант закрытия для 6200. Это самостоятельный типоразмер с габаритами 12×32×10 мм. По сравнению с 6200 он имеет больший внутренний и наружный диаметры, а также большую ширину.
Следовательно, 6201 ZZ не является прямой заменой 6200 ZZ или 6200 2RS. Для него необходимы посадка на вал 12 мм, посадочное отверстие корпуса 32 мм и допустимая ширина 10 мм. Если в узле вал 10 мм и корпус под наружный диаметр 30 мм, нужен 6200. Подшипник 6201 ZZ выбирают только при соответствии этим размерам.
Проверка перед покупкой и правила монтажа
Посадки, фаски и полная маркировка
Перед заказом недостаточно прочитать на старой детали только «6200». Дополнительные суффиксы могут указывать на радиальный внутренний зазор, класс точности, конструкцию уплотнения, канавку под стопорное кольцо и другие особенности. Маркировка старой детали сама по себе не подтверждает её состояние, точность, материал или оригинальность.
Для 6200 контролируют фактические размеры: вал 10 мм, отверстие корпуса 30 мм, доступную ширину 9 мм. Бурты и галтели не должны упираться в фаску кольца. Минимальная фаска для 6200 составляет 0,6 мм, поэтому радиус галтели вала либо корпуса не должен быть больше 0,6 мм. Ориентировочный диаметр упорного бурта вала составляет 14–16 мм, а максимальный диаметр упорного бурта корпуса — 26 мм. Для конкретного изделия эти значения необходимо сверять с документацией производителя.
Как не повредить подшипник при установке
- Сохраняйте чистоту посадочных поверхностей: абразивные частицы, влага и волокна способны уменьшить срок работы узла.
- Не наносите удары по кольцам, щиткам и уплотнениям. Особенно опасна передача удара через шарики: она может повредить дорожки качения до запуска механизма.
- При посадке с натягом на вал усилие прикладывают только к внутреннему кольцу.
- При запрессовке в корпус усилие передают только на наружное кольцо.
- Если натяг предусмотрен одновременно на обоих кольцах, монтажное приспособление должно воздействовать на оба кольца, а не передавать нагрузку через тела качения.
- Не поддевайте кромки уплотнений 2RS. Смещённое, деформированное, порванное или утраченное уплотнение требует замены подшипника либо оценки по процедуре производителя.
Диагностика и обслуживание закрытого подшипника
Рост шума, вибрации, температуры, момента проворачивания или появление люфта означают, что узел нужно проверить. Но эти признаки не определяют причину автоматически. Ею могут оказаться неправильные посадки, несоосность, перекос, осевой поджим, загрязнение, вода, перегрев, электрический ток через узел или ошибка монтажа.
У 6200 ZZ осматривают зоны возле щитков: следы пыли, влаги, вытекания или потемнения смазки могут указывать на неблагоприятные условия. У 6200 2RS проверяют уплотнения на трещины, надрывы, деформацию, выпадение из посадки, трение о соседние детали и выход смазки.
Закрытые подшипники этого типа обычно поставляются с заводской смазкой и не рассчитаны на повторное смазывание через сам подшипник. Не следует в качестве обычной операции промывать их растворителем: он может вымыть смазку и ухудшить работу уплотнений. Добавлять смазку без оценки конструкции узла также не стоит — избыток способен увеличить нагрев и сопротивление вращению.
Итог: 6200 ZZ выбирают прежде всего для чистых и сухих условий, а 6200 2RS — когда требуется более надёжная защита от загрязнений и брызг. Скоростные ограничения всегда уточняют по каталогу конкретного производителя. 6201 ZZ решает другую задачу: из-за размера 12×32×10 мм он не заменяет 6200.
Частые вопросы
Можно ли заменить 6200 ZZ на 6200 2RS?
По монтажным размерам можно: оба исполнения имеют габариты 10×30×9 мм. Однако выбор зависит от условий: 2RS обычно лучше защищает от загрязнений, а ZZ отличается малым моментом трения и лучшей пригодностью к высоким оборотам.
Подойдёт ли 6201 ZZ вместо 6200?
Нет. 6201 ZZ имеет размеры 12×32×10 мм, а 6200 — 10×30×9 мм. Различаются диаметр вала, посадка в корпусе и ширина.
Нужно ли смазывать закрытый 6200 2RS или 6200 ZZ?
Такие подшипники обычно поставляются с заводской смазкой и не предусматривают повторного смазывания через сам подшипник. Порядок обслуживания определяется конструкцией всего узла.
Всегда ли 2RS означает контактное уплотнение?
2RS часто используют для двухстороннего контактного резинового уплотнения, но это не полностью унифицированное обозначение. Точную конструкцию и характеристики следует подтверждать по каталогу конкретного производителя.
К какому кольцу прикладывать усилие при запрессовке?
При посадке с натягом на вал усилие прикладывают к внутреннему кольцу, а при посадке с натягом в корпус — к наружному. Передавать усилие через шарики нельзя.
