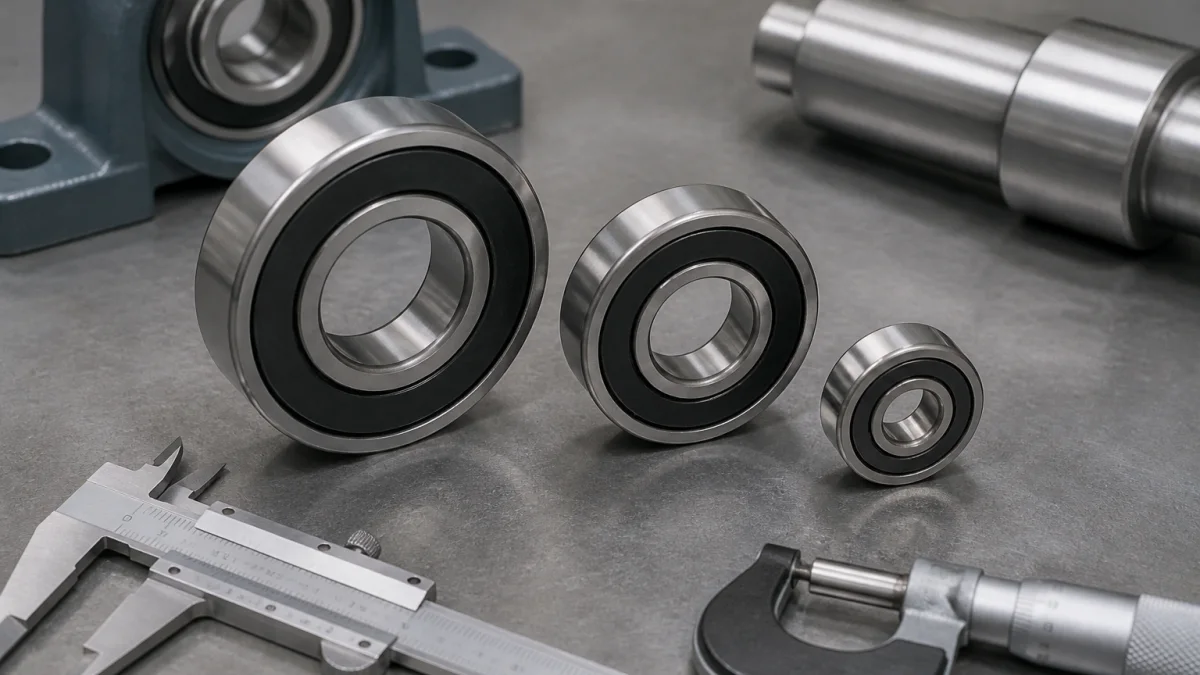

Подшипники 6005, 6006 и 6008 2RS: выбор, монтаж и проверка посадки

Подшипники 6005, 6006 и 6008 относятся к однорядным радиальным шариковым подшипникам с глубокими дорожками качения. Они воспринимают радиальную нагрузку и осевые силы в обоих направлениях. Однако выбор детали для конкретного узла нельзя основывать только на базовом номере: необходимо учитывать полную маркировку, условия нагрузки, частоту вращения, температуру, схему осевой фиксации и каталог выбранного производителя.

Суффикс 2RS обычно обозначает уплотнения с двух сторон подшипника. Такие исполнения обычно поставляются со смазкой. При этом материал и геометрия уплотнений, контактность, допустимые температуры и другие параметры не унифицированы полностью между производителями. Встроенные уплотнения защищают сам подшипник, но не подтверждают герметичность всего узла.

Размеры 6005, 6006 и 6008 2RS: проверка до заказа

Похожая маркировка не означает взаимозаменяемость. Перед подбором считайте полное обозначение старой детали и сопоставьте внутренний диаметр d, наружный диаметр D и ширину B с чертежом либо результатами измерений.

При подтверждённом размере 25 × 47 × 12 мм можно рассматривать подшипник 6005 2RS. Для 6006 2RS должны совпадать размеры 30 × 55 × 13 мм, для 6008 2RS — 40 × 68 × 15 мм. После проверки габаритов отдельно уточняют класс внутреннего зазора, точность, наличие канавки под стопорное кольцо, тип уплотнений и другие суффиксы, если они указаны.

Контроль вала, корпуса и опорных поверхностей

Проверка посадочной шейки вала

Очистите шейку и упорный буртик от загрязнений, следов коррозии и старой смазки. Осмотрите поверхность на предмет задиров, фреттинг-коррозии и локального износа. Диаметр посадки измеряют минимум в двух сечениях и в нескольких направлениях по окружности. Такой контроль помогает выявить овальность, конусность и износ, которые могут нарушить работу кольца.

Проверка отверстия корпуса

В отверстии корпуса удаляют стружку, абразив, остатки герметика и смазки. Проверяют упорную поверхность, канавки и резьбовые отверстия. Измерения выполняют в двух сечениях и нескольких направлениях, чтобы оценить овальность и локальные отклонения. Наружное кольцо должно иметь полную опору на посадочной поверхности; недопустимы также трещины и задиры.

Фаски и радиусы вала и корпуса не должны препятствовать полной посадке колец на упоры. Предельные размеры упорных поверхностей следует брать из каталога именно выбранного подшипника. Новый подшипник не используют в качестве калибра для проверки вала или отверстия корпуса.

Посадка и соосность: что нельзя назначать универсально

Нельзя задавать одно поле допуска для всех узлов с подшипниками 6005, 6006 и 6008. Выбор посадок зависит от того, какое кольцо вращается относительно направления нагрузки, от величины и характера нагрузки, температуры, материала корпуса, требования к осевому перемещению и внутреннего зазора подшипника.

• Слишком свободная посадка способна вызвать проворачивание или ползучесть кольца на валу либо в корпусе.
• Чрезмерный натяг может уменьшить внутренний зазор и увеличить момент трения.
• Оба кольца должны быть полностью поддержаны посадочными поверхностями.
• Вал, корпус и упоры должны исключать принудительный перекос.

Шариковые радиальные подшипники с глубокими дорожками качения являются жёсткими и компенсируют только очень небольшую несоосность. В разнесённых опорах дополнительно оценивают геометрию корпуса, жёсткость вала и взаимное положение опор. Использовать серию 60 для компенсации заметной несоосности не следует: перекос может проявляться шумом и сокращением срока работы узла.

Монтаж подшипника 2RS и контроль после сборки

Работайте в чистой зоне, чистым инструментом и салфетками. Подшипник желательно держать в заводской упаковке до момента установки. Новые подшипники со встроенными уплотнениями или защитными шайбами не следует промывать перед монтажом.

1. Очистите посадочные и упорные поверхности, убедитесь в отсутствии повреждений.
2. При холодной посадке с натягом прикладывайте усилие только к кольцу, которое устанавливается с натягом.
3. При напрессовке на вал воздействуйте на внутреннее кольцо, при запрессовке в корпус — на наружное.
4. Не передавайте монтажное усилие через шарики и дорожки качения.
5. После сборки убедитесь, что кольца дошли до упоров, уплотнения не зажаты соседними деталями, а вращение не сопровождается аномальным заеданием.

При размере 30 × 55 × 13 мм параметры нужно сверять для подшипника 6006 2RS; при размере 40 × 68 × 15 мм — для 6008 2RS. Окончательное решение принимают после проверки полной маркировки и требований конкретного оборудования.

Диагностика проблем посадки и внешних уплотнений

После пробного пуска контролируют плавность вращения, аномальный шум, вибрацию и нагрев. Эти признаки могут быть связаны с неправильным монтажом, несоосностью, загрязнением или проблемами со смазкой, поэтому требуют осмотра узла, а не только замены подшипника.

Признаками возможной проблемы посадки являются блестящие или потемневшие следы относительного перемещения, фреттинг-коррозия, износ шейки вала или отверстия корпуса, повторяющийся шум и повышенная вибрация. Проверяют также внешние уплотнения узла: их целостность, положение, чистоту прилегающих поверхностей и отсутствие непроектного контакта с подвижными деталями.

Маркировка 2RS не подтверждает пригодность подшипника для воды, абразивной пыли, высокой температуры или высокой скорости без данных производителя и оценки внешней защиты. Для надёжной работы важны не только выбранный подшипник, но и состояние посадок, соосность и герметичность всего узла.
