Подшипники 634 и 635 2RS: аккуратная установка миниатюрных закрытых подшипников

При установке миниатюрного подшипника запас «прощения ошибок» очень мал. Задир на валу, частица стружки в корпусе, перекошенное начало посадки или удар вместо контролируемого усилия способны вызвать тугой ход и шум. Для закрытых исполнений риск дополняется возможным повреждением уплотнений. Поэтому подшипники 634 635 2RS монтируют в чистом месте, с подготовленными посадочными поверхностями и инструментом, который воздействует именно на нужное кольцо.

У обозначений разные присоединительные размеры: 634 — 4×16×5 мм, 635 — 5×19×6 мм, где указаны внутренний диаметр, наружный диаметр и ширина. Ни размер вала, ни внешний вид сами по себе не являются достаточным основанием для подбора. До замены следует сверить чертёж узла, размеры вала и корпуса, доступную осевую ширину и полное обозначение изделия.

Размер — только первая часть подбора

Подшипники 634 и 635 являются однорядными радиальными шариковыми подшипниками с глубокими дорожками качения. В отраслевой практике суффикс 2RS обычно используют для обозначения уплотнений с обеих сторон. Такое исполнение помогает удерживать заводскую смазку и ограничивать попадание загрязнений извне.

Однако 2RS не следует трактовать как исчерпывающую спецификацию. Без каталога конкретного производителя нельзя заранее утверждать материал и форму уплотнений, тип и количество смазки, внутренний зазор, класс точности или предельные параметры. Эти характеристики могут различаться у изделий одного габарита, поэтому подбор конкретного исполнения всегда отделяют от выбора типоразмера.

Подготовка посадок и рабочего места

Подшипник лучше извлекать из заводской упаковки непосредственно перед установкой. До этого очищают вал, отверстие корпуса, упорные торцы, оправки и рабочую опору. Недопустимы абразив, пыль, влага, стружка, коррозия и задиры. Загрязнение, попавшее под кромку уплотнения, может ускорить изнашивание даже при внешне аккуратной сборке.

Особое внимание — упорам и галтелям

Кольцо должно дойти до предусмотренного торцевого упора всей плоскостью. Проверьте, не препятствует ли этому радиус галтели на валу или в корпусе. Числовые требования к фаскам и радиусам нельзя выбирать приблизительно: их определяют по чертежу узла и данным выбранного подшипника.

Не стоит назначать и посадки только по номинальному диаметру 4 либо 5 мм. Избыточный натяг создаёт напряжения в кольцах и способен уменьшить внутренний зазор. Конкретное решение зависит от характера нагрузки, температурного режима, материалов корпуса и вала, осевой фиксации, а также от того, какое кольцо вращается относительно направления нагрузки.

Какой инструмент нужен для запрессовки

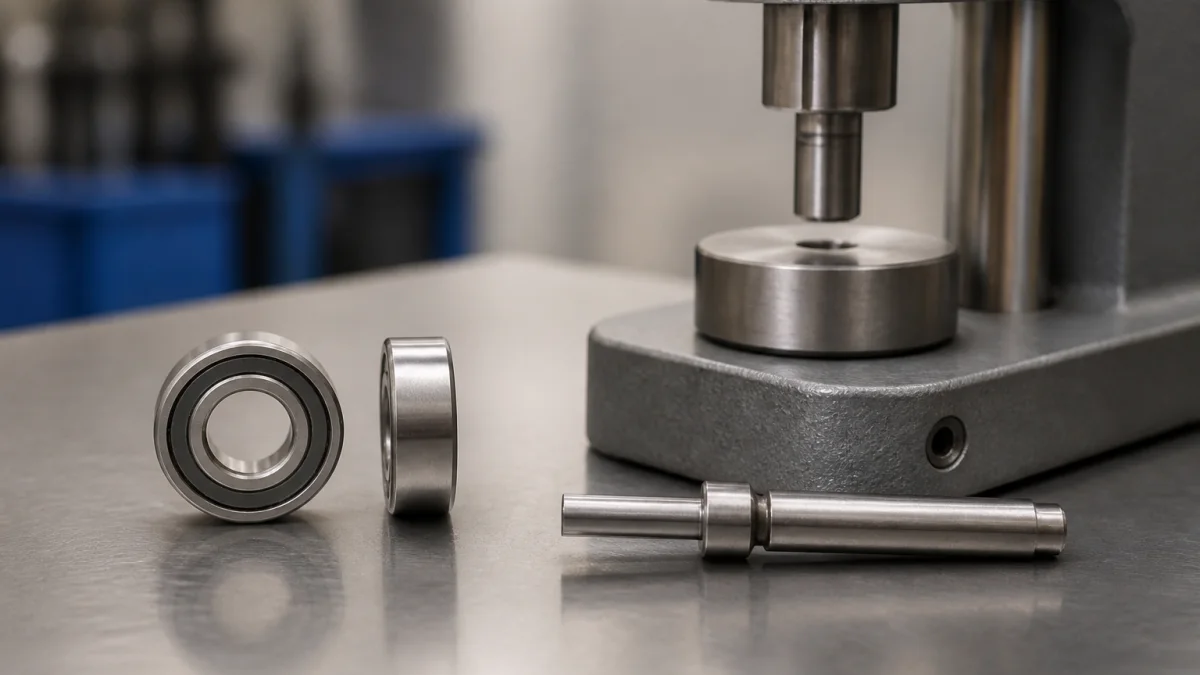

Для миниатюрных подшипников с цилиндрическим отверстием применяют холодный механический монтаж: малый пресс, ручной пресс-клещи либо другое приспособление с плавно контролируемым осевым усилием. Ударная установка несёт риск повреждения колец, дорожек, тел качения и уплотнений.

• Подготовьте чистую жёсткую опору, исключающую перекос детали.
• Используйте оправку с ровным рабочим торцом.
• Оправка должна опираться по окружности кольца, а не на сепаратор или уплотнение.
• Проверьте соосность инструмента, подшипника и посадочного места до первого нажатия.
• Не бейте молотком по кольцу, оправке, валу или корпусу.

Правило передачи усилия

Монтажное усилие передают на кольцо, имеющее посадку с натягом. При посадке на вал оправка воздействует на внутреннее кольцо. При запрессовке в корпус — на наружное. Если натяг предусмотрен одновременно на валу и в корпусе, нужен инструмент, передающий усилие на оба кольца сразу.

Нельзя перемещать кольцо с натягом, давя на противоположное кольцо через шарики. Такая схема передаёт нагрузку через тела качения и может оставить локальные повреждения на дорожках. В дальнейшем это может проявляться вибрацией, шумом и ухудшением плавности вращения.

Порядок установки и контроль перекоса

1. Сверьте полную маркировку нового изделия с документацией узла.
2. Осмотрите и очистите посадочные поверхности, торцы и инструмент.
3. Расположите подшипник перпендикулярно оси вала либо отверстия корпуса.
4. Выполните короткий первый ход с минимальным контролируемым усилием.
5. Убедитесь, что кольцо начинает входить равномерно, без наклона.
6. Плавно доведите его до торцевого упора.

Первый ход — важный момент контроля. Если подшипник пошёл с перекосом, работу останавливают. Попытка выровнять его дальнейшим прессованием часто усугубляет повреждение. Следует снять подшипник без ударов, найти причину — загрязнение, заусенец, неподходящую оправку, несоосность или проблему посадки — и устранить её до повторной установки.

Проверка после монтажа

После запрессовки убедитесь, что кольцо полностью дошло до упора и не имеет видимого наклона. Осмотрите оба уплотнения: они не должны быть пережаты, смяты или задеты инструментом. Проверьте отсутствие посторонних частиц и контакта сепаратора с соседними деталями.

Если конструкция допускает вращение на этом этапе, ход должен быть ровным, без заеданий и аномального сопротивления. Это полезная первичная проверка, но она не заменяет оценку собранного узла при реальной рабочей нагрузке.

Что делать при тугом ходе или шуме

Повышенный момент вращения, неравномерный ход, заедание, шум либо вибрация после установки не доказывают одну конкретную неисправность. Причиной могут быть перекос, загрязнение, чрезмерный натяг, повреждение при запрессовке, несоосность либо дефект сопряжённых деталей.

Если новый подшипник вращается туго, не следует пытаться исправить ситуацию дополнительной смазкой, ударами или приработкой на высоких оборотах. Правильный путь — проверить посадки, упоры, соосность, чистоту и соответствие полного исполнения условиям узла. Подшипник, который уже запрессовывался или снимался через кольцо с натягом, следует считать потенциально повреждённым; повторное использование требует отдельной технической оценки.
