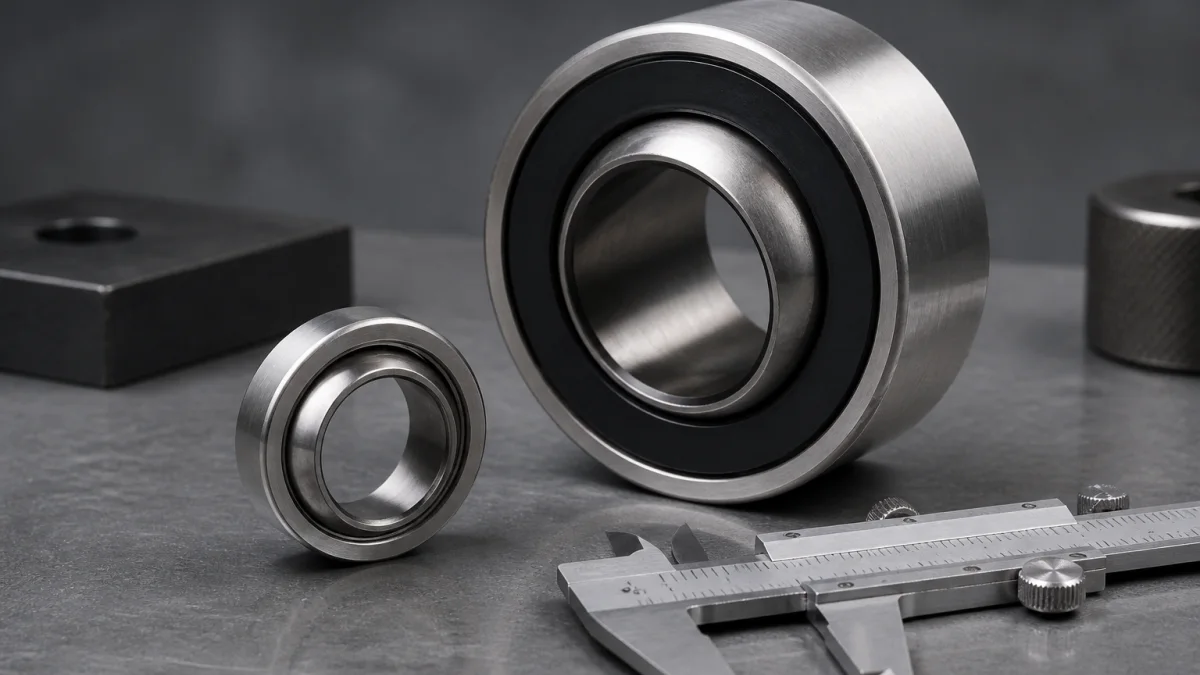

Шарнирные подшипники GE 006 E и GE 015 ES 2RS: компенсация перекоса и выбор исполнения

В механизмах с тягами, рычагами и качающимися соединениями соосность деталей не всегда остаётся постоянной. Монтажные отклонения, упругая деформация и рабочее изменение положения создают угловое смещение. Радиальные шарнирные подшипники скольжения помогают воспринимать нагрузку в таких соединениях без жёсткого требования к неизменной оси. Модели GE 006 E и GE 015 ES 2RS относятся к этому классу, но выбирать между ними следует не по названию серии, а по геометрии узла и условиям эксплуатации.

Принцип работы: не качение, а сферическое скольжение

Рабочая пара такого подшипника образована выпуклой сферической поверхностью внутреннего кольца и вогнутой сферической поверхностью наружного кольца. При изменении положения деталей поверхности скользят одна по другой, позволяя внутреннему кольцу наклоняться относительно наружного.

Именно эта геометрия компенсирует несовпадение углов вала и корпуса, а также изменение угла в процессе работы. Подшипник способен воспринимать радиальные и комбинированные радиально-осевые нагрузки, однако его не следует считать универсальным компенсатором ошибок конструкции. Значительное осевое перемещение — не его основная функция.

Угловое перемещение имеет предел

Для GE 6 E в доступных каталожных данных указан угол перекоса α 13°, для GE 15 ES-2RS — 8°. Эти значения показывают, почему нельзя делать вывод о допустимом наклоне только по диаметру подшипника. В расчёте учитывают максимальный угол во всём ходе механизма, монтажные допуски и деформации, после чего обязательно сверяют результат с документацией производителя выбранной товарной позиции.

Практическое сравнение двух обозначений

Запись GE 006 E обычно используют для GE 6 E, а GE 015 ES 2RS — для GE 15 ES-2RS. Но пробелы, дефисы и начальные нули не подтверждают идентичность изделия. У разных брендов близкие обозначения могут относиться к исполнению с отличающимися материалами, уплотнениями и геометрией, поэтому перед закупкой нужно проверить чертёж и паспорт.

Характеристика	GE 6 E	GE 15 ES-2RS
Исполнение	Открытое	С уплотнениями с двух сторон
Внутренний диаметр d	6 мм	15 мм
Наружный диаметр D	14 мм	26 мм
Ширина B	6 мм	12 мм
Размер C	4 мм	9 мм
Каталожный угол α	13°	8°

В доступном описании GE 15 ES-2RS указана стальная пара скольжения, двойные контактные уплотнения, смазочные отверстия и кольцевая канавка для повторного смазывания. Следовательно, суффикс 2RS сам по себе не означает необслуживаемую конструкцию. Возможность подачи смазки, её марку и интервал обслуживания определяют только по данным изготовителя и условиям работы узла.

Когда выбирать открытый вариант, а когда уплотнённый

Открытый GE 6 E имеет смысл рассматривать для чистого узла либо при наличии внешней защиты от пыли и влаги. Важно также, чтобы осмотр и очистка не создавали риск загрязнить сферические поверхности. Открытая конструкция не прощает абразивную пыль: частицы быстро повреждают контактные зоны и увеличивают зазор.

Уплотнённый GE 15 ES-2RS формирует дополнительный барьер со стороны торцов. Такое исполнение уместно там, где вероятны пыль, брызги или абразив. Однако уплотнения не устраняют все риски. Повреждённый уплотнитель и жидкое загрязнение смазки способны привести к коррозии, росту температуры, шуму и ускоренному износу.

Почему 2RS не отменяет обслуживание

Для стальной пары скольжения критична достаточная и чистая смазка. При малых углах колебания, особенно с постоянным направлением нагрузки, поступление смазки в рабочую зону может быть затруднено. Если производитель предусмотрел повторное смазывание, следует контролировать состояние уплотнений и чистоту совместимой смазки. Назначать периодичность без данных производителя и режима работы нельзя.

Монтаж: сохранить геометрию и чистоту пары

До установки проверяют размеры d, D, B и C, требуемый угол перекоса, направление и характер нагрузки, загрязнённость среды и доступность обслуживания. Посадочные поверхности вала и корпуса, упорные поверхности, фаски и радиусы должны соответствовать конструкции; заусенцы необходимо удалить.

• Собирайте узел чистыми деталями, не допуская загрязнения поверхностей скольжения.
• Не передавайте усилие запрессовки через сферическую пару.
• Не используйте молоток или выколотку: применяйте пресс, оправку либо трубу с упором в кольцо, которое устанавливается с натягом.
• Не промывайте пару скольжения растворителями или очистителями без разрешения производителя.
• Не допускайте прохождения сварочного тока через подшипник.

Для изделий с разрезным наружным кольцом стык обычно ориентируют под 90° к главному направлению нагрузки. Но это правило применяют только после подтверждения, что наружное кольцо конкретного изделия действительно имеет такой стык.

Как распознать износ до отказа узла

Основной признак износа сферической пары — увеличение внутреннего зазора, ощущаемое как люфт в шарнире по сравнению с исправным состоянием. Допустимый предел люфта не является общим для всех механизмов: его задаёт конструктор узла или производитель.

Причиной для диагностики также служат:

• появление или усиление шума;
• нагрев, тугой либо неравномерный ход;
• коррозия;
• трещины, надрывы или иные повреждения уплотнений;
• утечка, загрязнение или изменение состояния смазки;
• заметный рост люфта.

При обнаружении симптомов важно найти источник проблемы: загрязнение могло попасть в подшипник при монтаже, обслуживании или через неисправное уплотнение. Замена без устранения этой причины не защищает новый узел от повторного ускоренного износа. Окончательный выбор между GE 6 E и GE 15 ES-2RS должен опираться на чертёж, условия эксплуатации и актуальный каталог конкретного производителя.
