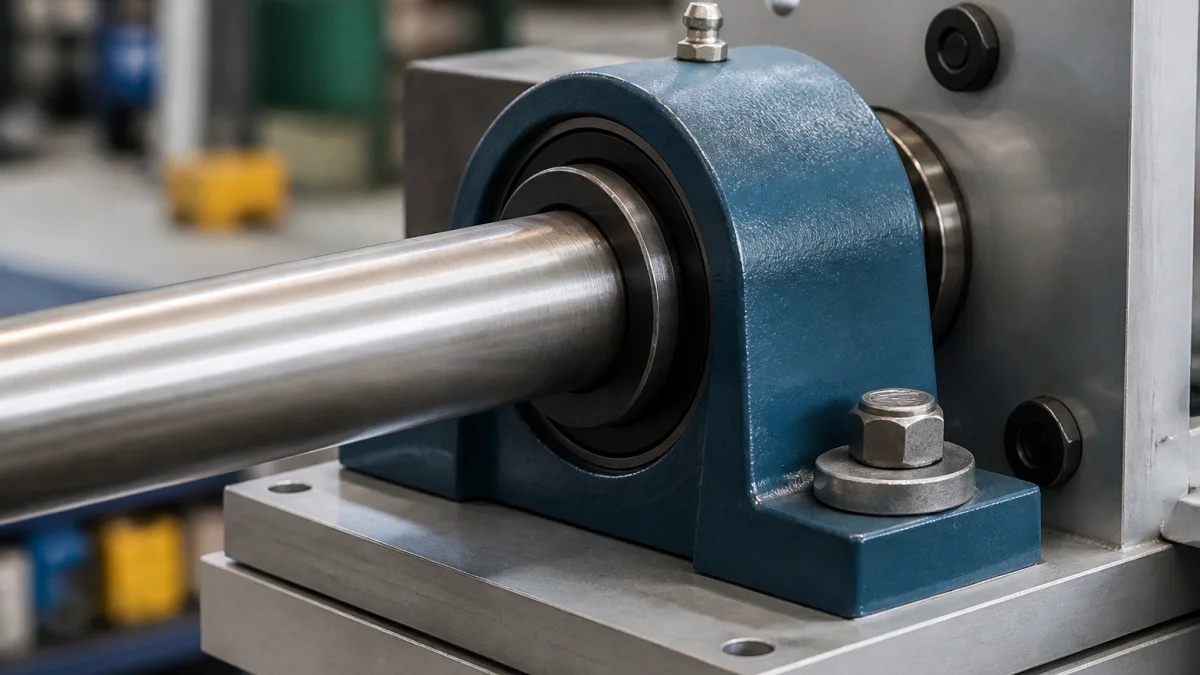

Вибрация фланцевого подшипникового узла после монтажа: что проверить

Вибрация фланцевого подшипникового узла после монтажа — это симптом, а не готовый диагноз. Ее источник может находиться в самом узле, но также в деформированном основании, перекосе фланца, изношенном или искривленном валу, несоосности двух опор, передаче либо внешней динамической нагрузке. Поэтому не стоит пытаться устранить вибрацию универсальным подтягиванием крепежа или добавлением смазки.

Ниже приведен порядок первичной проверки для фланцевых узлов, поддерживающих вращающийся вал на вертикальной либо иной привалочной поверхности. Такой подход может быть полезен для приводов конвейеров, вентиляторов, роликовых, сельскохозяйственных и упаковочных механизмов. Он не подтверждает совместимость конкретного узла с определенной машиной и не заменяет ее регламент.

Наблюдения при первом пуске

До запуска стоит проверить плавность ручного проворачивания. Затем привод запускают без нагрузки и на малой скорости; к штатному режиму переходят только при отсутствии отклонений. Во время вращения разрешено только внешнее наблюдение без контакта с движущимися частями.

Оценивайте комплекс признаков: вибрацию, необычный шум, нагрев, утечку и изменение состояния смазки. Неравномерное вращение, заедание либо шум могут быть следствием ошибки монтажа, загрязнения, трения уплотнения, недостаточного рабочего зазора или повреждения. По одному симптому нельзя достоверно назвать причину без осмотра.

Признаки для немедленной остановки

Испытательный пуск следует прекратить при сильной или нарастающей вибрации, быстром росте температуры, выраженном шуме, заметном люфте, утечке смазки, смещении корпуса или контакте вращающихся деталей. Осмотр, корректировку положения, подачу смазки и проверку крепежа выполняют только после безопасной остановки и обесточивания оборудования.

Основание и фланец: исключите передачу перекоса

Чистота и геометрия привалочных поверхностей напрямую влияют на положение корпуса. Опорная поверхность и плоскость фланца должны быть без посторонних частиц, заусенцев и участков неплотного прилегания. Трещина, деформация или недостаточная жесткость прилегающей конструкции способны передавать перекос в узел и вызывать вибрацию.

• Осмотрите основание на трещины, загрязнение и деформацию.
• Проверьте, не сместился ли корпус после пробного пуска.
• Убедитесь в равномерном прилегании фланца.
• Не компенсируйте локальный перекос случайными прокладками у отдельных болтов.

Если корректирующие прокладки предусмотрены изготовителем, их размещение и форма определяются документацией конкретного узла. Самостоятельно выбранная прокладка может лишь изменить характер перекоса, а не устранить его.

Положение вала, второй опоры и передачи

Когда вал поддерживают несколько узлов, их положение должно быть согласовано с осью вала до окончательной затяжки крепления. Самоустанавливающаяся посадка вставного подшипника компенсирует только ограниченный перекос. Она не исправляет кривизну вала, деформированное основание, ошибку установки второй опоры или несоосность привода.

Проверьте внешние источники нагрузки

Причиной вибрации могут быть муфта, шкив, ремень, цепь или иной элемент передачи, а также внешняя динамическая нагрузка. После остановки оцените положение корпуса относительно вала, второй опоры и передачи. Полную процедуру первоначальной центровки здесь повторять не требуется: если выявлены признаки нарушения геометрии, ее выполняют по инструкции машины.

Осмотрите вал в зоне посадки. Грязь, коррозия, задиры, износ и следы проворачивания рядом с внутренним кольцом требуют внимания. Узел не следует фиксировать на изношенном участке. Прямолинейность и фактический диаметр вала сверяют с требованиями документации именно данного исполнения.

Фиксация корпуса и внутреннего кольца

Крепление корпуса к машине и фиксацию внутреннего кольца на валу проверяют только по схеме и моментам затяжки, указанным для точного исполнения. Недостаточная или неравномерная затяжка может вызвать смещение, но чрезмерная затяжка также не является безопасным общим решением.

Способ фиксации зависит от конструкции: это могут быть винты, эксцентриковая втулка либо втулка на конической посадке. Каждую из этих систем проверяют по соответствующей инструкции. Для сверки чертежа, способа фиксации, наличия точки смазки и документации можно использовать пример серии фланцевых корпусных узлов; данные одного исполнения нельзя автоматически применять к другому.

Смазка и уплотнения: не маскируйте симптом

Количество, интервал и совместимость смазки определяются конструкцией узла и условиями его работы. И недостаток, и избыток смазки могут сопровождаться повышением температуры. Нельзя заполнять узел смазкой «до отказа» или смешивать разные продукты без проверки совместимости.

Утечка, загрязненная смазка, попадание посторонних частиц и повреждение уплотнения — основания проверить не только крепление, но и чистоту, уплотнение и при необходимости сам подшипник. Наличие пресс-масленки, возможность повторного смазывания и конструкцию уплотнений нельзя определять по внешнему виду корпуса.

Что можно делать самостоятельно, а что нет

После блокировки и обесточивания оборудования допустимы действия с низким риском: визуальный осмотр, очистка наружных привалочных поверхностей, проверка очевидного ослабления, сверка монтажа с паспортом и подача смазки только через предусмотренную точку и только в количестве из инструкции.

Нужна диагностика специалистом, если обнаружены трещина корпуса или основания, проворачивание кольца на валу, люфт, быстрое нагревание, сильный либо нарастающий шум, повторное появление вибрации после корректной проверки крепления или необходимость демонтажа. Не наносите удары по корпусу и не передавайте монтажное усилие через тела качения. Допустимые значения вибрации, температуры, угла перекоса, моментов затяжки и периодичности смазывания устанавливаются документацией точного узла и регламентом машины.
