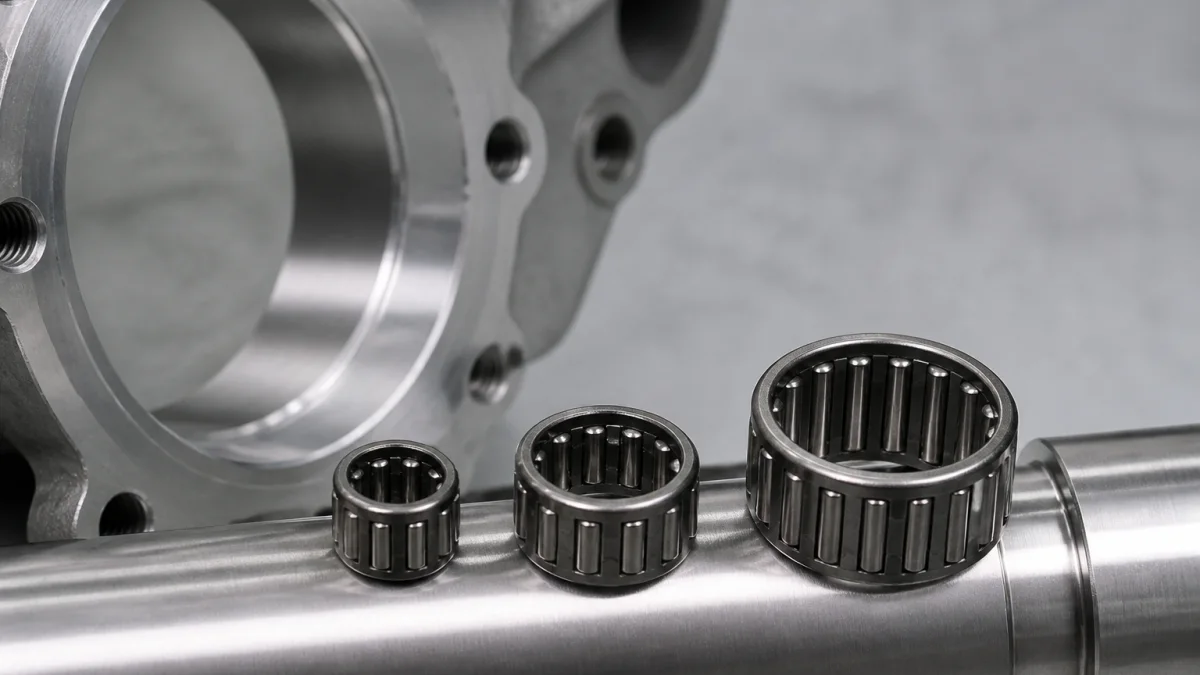

Игольчатые подшипники HK0509, HK0609 и HK0709: компактная опора без внутреннего кольца

Игольчатые подшипники HK0509, HK0609 и HK0709 относятся к открытой серии HK с тонкостенным штампованным наружным кольцом. Их выбирают для компактных радиальных опор, когда необходимо уменьшить радиальный габарит узла. В базовом исполнении внутреннее кольцо отсутствует: игольчатые ролики катятся непосредственно по валу.

Такое решение экономит место, но делает вал функциональной частью подшипника. Поверхность вала становится внутренней дорожкой качения, а посадочное отверстие корпуса влияет на окончательную форму наружного кольца после запрессовки. Поэтому корректный подбор нельзя сводить к совпадению одного номера HK.

Габариты: что означает маркировка HK

Для этих изделий используется размерный формат Fw×D×C. Fw — диаметр под роликами, D — наружный диаметр штампованного кольца, C — ширина. В исполнении без внутреннего кольца Fw является ориентиром для дорожки качения на валу, а не посадочным диаметром отверстия внутреннего кольца.

Во всех трёх случаях разница между Fw и D составляет 4 мм по диаметру, что и обеспечивает малую радиальную строительную высоту. При подборе можно сравнить параметры HK0509, HK0609 и HK0709.

Почему состояние вала определяет ресурс узла

У подшипника без внутреннего кольца ролики работают по поверхности вала. Следовательно, вал должен быть выполнен как полноценная дорожка качения: с достаточной твёрдостью, шлифованной и цилиндричной рабочей поверхностью, без повреждений в зоне контакта.

Когда схема без внутреннего кольца не подходит

Конструкцию следует пересмотреть, если в рабочей зоне находятся шпоночный паз, резьба, переходная галтель, коррозия или иные нарушения сплошности поверхности. Ролики должны двигаться по непрерывной пригодной дорожке. Если вал нельзя закалить и обработать как дорожку качения, возможна схема с отдельным внутренним кольцом. Однако совместимость нужно подтверждать по каталогу конкретного производителя или по чертежу узла.

• Проверяйте расположение зоны качения относительно пазов, резьбы и переходов диаметра.
• Не допускайте задиров, вмятин, следов коррозии и абразивного износа.
• Сверяйте требования к поверхности с документацией выбранной серии.
• Не назначайте единый числовой допуск для всех случаев: он зависит от материала вала и корпуса, нагрузки, температуры и смазки.

Универсальные значения шероховатости, твёрдости, отклонений формы и посадок для такой статьи некорректны. Их следует брать из документации именно на выбранное исполнение и фактический режим работы.

Корпус и герметизация — часть конструкции

Тонкостенное наружное кольцо устанавливают в корпус с натягом. Окончательную геометрию оно получает после запрессовки, поэтому отверстие корпуса должно быть жёстким, точным по форме и пригодным для такой посадки. Оценивать тонкостенный штампованный стакан до монтажа по тем же признакам, что массивное кольцо, нельзя.

При посадке с натягом отдельная осевая фиксация самого подшипника обычно не требуется. Но подшипник HK предназначен для радиальной нагрузки. Если в узле присутствует осевая сила, её должно воспринимать отдельное конструктивное решение — например, упорный игольчатый подшипник, если это допускает схема.

Открытая конструкция требует внешней защиты

Открытые торцы не являются уплотнением. Они позволяют валу проходить через подшипник, но не препятствуют попаданию пыли и влаги, а также утечке смазки. В конструкции необходимо отдельно предусмотреть уплотнения, удержание смазки, её подачу и обслуживание. Нельзя считать, что любое изделие с базовой маркировкой HK уже имеет отверстие для смазки, уплотнение или заводскую долговременную смазку: это зависит от полного артикула.

Монтаж: как не повредить ролики и кольцо

Перед сборкой очищают отверстие корпуса, дорожку на валу и каналы смазки. Частицы абразива, забоины и задиры не исчезают после установки нового подшипника, а быстро повреждают рабочие поверхности.

1. Сверьте размеры Fw×D×C с чертежом узла.
2. При работе на пластичной смазке внесите её до установки подшипника.
3. Используйте оправку, передающую усилие на торец наружного кольца.
4. Не передавайте монтажное усилие через ролики или вал.
5. Запрессовывайте без перекоса, контролируя глубину установки и состояние торцевой кромки.
6. После сборки проверьте плавность вращения, отсутствие заеданий, контакт с уплотнениями и отсутствие касания роликами переходов вала.

Перекос при запрессовке способен повредить ролики и дорожки качения. Деформация торцевого буртика либо недостаточная жёсткость корпуса также могут вызвать неравномерную нагрузку на ролики уже в собранном узле.

Признаки неисправности и проверка при обслуживании

Для HK без внутреннего кольца ускоренный износ вала особенно опасен: вал одновременно является дорожкой качения. Диагностика нужна при появлении шума, шероховатого или неравномерного вращения, изменении люфта, потемнении либо перегреве смазки, следах усталости и задирах на валу. Каждый из этих признаков требует проверки, но сам по себе не устанавливает единственную причину.

При разборке оценивают состояние подшипника и вала, чистоту и пригодность смазки, внешние уплотнения, а также следы проворачивания или деформации в посадке корпуса. Возможные группы причин включают недостаточную или неподходящую смазку, влагу и твёрдые частицы, перекос при монтаже, ошибку формы отверстия и повреждение дорожки на валу.

Если в зоне бега роликов обнаружены вмятины, коррозия, выкрашивание или задиры, осматривать и восстанавливать нужно не только подшипник, но и вал. Замена одного HK без устранения дефекта дорожки не решает первопричину.

Базовое обозначение не означает одинаковые допустимые нагрузки, частоты вращения, температуры, тип сепаратора, внутренний зазор или смазку у разных производителей. Такие параметры следует проверять по паспорту конкретного изделия с учётом смазки, температуры и схемы нагрузки.
