Игольчатые подшипники NA4902, NA4904 и NA4908 2RS: выбор размера и контроль посадки

Игольчатые подшипники NA4902, NA4904 и NA4908 2RS — это исполнения серии NA49 с механически обработанными кольцами, внутренним кольцом и бортами наружного кольца. Их выбирают не только по коду: совпадение номинальных диаметров должно быть подтверждено проверкой посадочных мест, осевого пространства и конструкции всего узла.

Буквы 2RS обычно обозначают уплотнения с двух сторон. При этом они не дают оснований делать вывод о марке, количестве либо характеристиках смазки внутри изделия. У разных производителей встречаются варианты записи NA4902.2RS или NA4902 2RSR; такой суффикс следует сверять с чертежом и спецификацией, а не считать полным аналогом автоматически.

Базовые размеры: вал и отверстие корпуса

Обозначение NA указывает на подшипник с отдельным внутренним кольцом. Вал здесь не является дорожкой качения для игл, поэтому его фактический посадочный диаметр сопоставляют с размером d. Фактический диаметр отверстия корпуса, соответственно, проверяют по размеру D. Измерения выполняют в нескольких сечениях и направлениях, чтобы увидеть не только размер, но и возможную овальность или конусность.

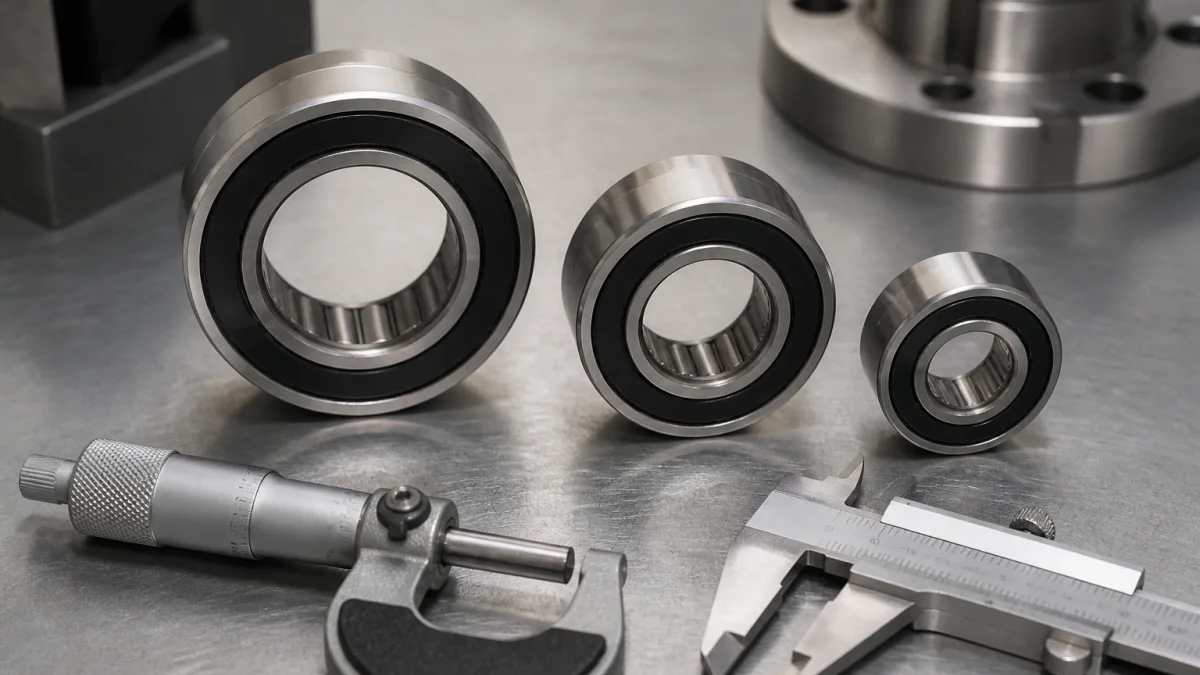

При диаметрах 15 мм для вала и 28 мм для корпуса можно рассматривать NA4902. Для сочетания 20 и 37 мм подходит NA4904; при 40 и 62 мм — NA4908 2RS. Однако это только проверка типоразмера: выбор полей допусков требует данных по конкретному механизму.

Внутреннее кольцо и осевой габарит

В каждом из указанных исполнений ширина подшипника B на 1 мм больше ширины наружного кольца C. Иными словами, внутреннее кольцо шире наружного. Этот выступ легко упустить, если ориентироваться только на общую ширину: после сборки он может оказаться рядом с крышкой, буртом, шайбой или другой деталью.

Что проверить до установки

• Достаточно ли осевого места для общей ширины B.
• Не касаются ли упорные поверхности уплотнений с обеих сторон.
• Не создаёт ли крышка, шайба или бурт непредусмотренное осевое зажатие.
• Предусмотрена ли осевая фиксация внутреннего и наружного колец.

Посадки на валу и в корпусе задают радиальное положение колец, но не заменяют конструктивную осевую фиксацию. В зависимости от устройства узла её обеспечивают бурты, крышки, стопорные элементы или другие упоры, предусмотренные чертежом. Отдельное внутреннее кольцо до окончательной сборки нужно защитить от перекоса, загрязнения и падения.

Как назначать посадку: последовательность проверки

Практичная последовательность выглядит так: вал → корпус → осевое пространство → уплотнения → условия работы. Нельзя назначить числовые допуски только по обозначению NA4902, NA4904 или NA4908 2RS. На решение влияют характер нагрузки, положение нагрузки относительно вращающегося кольца, температура, материал и жёсткость корпуса, требуемый зазор и рекомендации изготовителя.

Контроль посадочных поверхностей

1. Очистите вал, отверстие корпуса и упорные торцы от стружки, грязи, влаги и заусенцев.
2. Измерьте диаметры в нескольких точках и направлениях.
3. Оцените овальность, конусность, биение и состояние торцевых упоров.
4. Сверьте результаты с чертежом узла и каталогом выбранного производителя.
5. Определите, какое кольцо имеет неподвижную нагрузку относительно своей посадки, после чего подбирайте посадку.

Оценка «туго входит» или «слишком свободно сидит» не является контролем посадки. Она не показывает действительный натяг либо зазор и не позволяет выявить отклонения геометрии.

Монтаж без передачи усилия через тела качения

При установке внутреннего кольца на вал монтажная оправка должна опираться на его торец. При запрессовке наружного кольца в корпус усилие прикладывают к наружному кольцу. Передавать его через иглы, противоположное кольцо или наносить удары по кольцу — ошибка монтажа.

Чистые посадочные поверхности иногда допускают лёгкое смазывание для упрощения сборки. Но материал смазки, её совместимость с уплотнением и допустимость такой операции следует проверять по документации производителя и требованиям узла. Для герметизированного подшипника нельзя без подтверждения утверждать, что он допускает либо не допускает повторное смазывание.

Проверка после монтажа и наблюдение в работе

После установки убедитесь в полной осевой фиксации обоих колец. Осмотрите уплотнения: они не должны быть замяты и не должны тереться о крышку, бурт или шайбу. Проверните узел вручную без нагрузки и зафиксируйте начальные ощущения плавности, шум и температуру как точку отсчёта для дальнейших осмотров.

• Тугой ход, заедание, неравномерное вращение требуют остановить ввод узла в эксплуатацию и проверить перекос, загрязнение, геометрию посадок, повреждение уплотнений и осевое зажатие.
• Повышенный шум, вибрация или нетипичный нагрев не являются самостоятельным диагнозом, но служат сигналом проверить соосность, смазку, фиксацию и чистоту.
• Проворачивание кольца, металлическая пыль, износ посадочного места или потемнение от нагрева означают, что осматривать нужно также вал, корпус и сопряжённые детали.

Для обслуживания полезно вести запись: обозначение и производитель, фактические размеры перед монтажом, способ установки, сведения о смазке при наличии, дата ввода в работу, начальные температура, шум и вибрация. Это помогает искать причину неисправности не только в самом подшипнике.

Этот материал предназначен для идентификации размера и организации монтажного контроля. Он не заменяет проверку чертежа узла, документации производителя и расчёт ресурса для конкретного применения.
