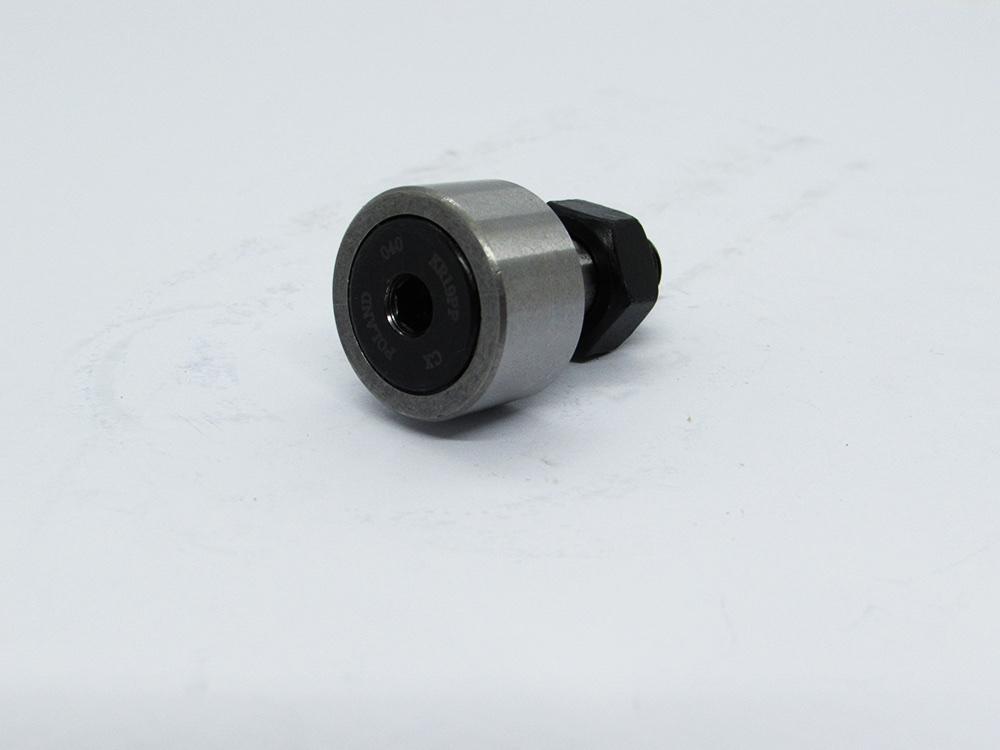

Игольчатый подшипник KR19PP CX (Польша), опорный ролик с цапфой 8×19×32

KR19PP CX: конструкция и точные размеры

Игольчатый подшипник KR19PP CX (Польша), опорный ролик с цапфой 8×19×32 — промышленный компонент CX для точного позиционирования и передачи нагрузки в соответствующем механическом узле. Полная маркировка KR19PP и монтажный размер 8×19×32 мм вынесены в название, чтобы деталь было легко сопоставить с чертежом, старой запчастью или спецификацией оборудования.

Опорный ролик серии KR объединяет толстостенное наружное кольцо, игольчатый комплект и монтажную цапфу с резьбой. Наружная поверхность кольца работает непосредственно по кулачку, направляющей или дорожке. Такая конструкция упрощает крепление ролика к рычагу или станине и рассчитана прежде всего на радиальную нагрузку.

Маркировка и исполнение

Суффикс PP обозначает защиту рабочей зоны с обеих сторон ролика. Она помогает удерживать смазку и уменьшает попадание пыли, но не делает узел водонепроницаемым. Монтажная резьба, диаметр цапфы, диаметр и ширина ролика должны совпадать с чертежом механизма.

• Тип изделия: цапфовый опорный ролик с игольчатым подшипником.
• Основной монтажный размер: 8×19×32 мм.
• Исполнение: PP, защита с обеих сторон.
• KR19PP имеет ролик диаметром 19 мм и рабочей шириной 11 мм; цапфа 8 мм позволяет закрепить узел без отдельной оси.

Применение KR19PP в промышленных узлах

KR19PP применяют в кулачковых механизмах, направляющих станков, упаковочных машинах, конвейерной технике и линиях промышленной автоматизации. Указанные области являются типичными, а не списком гарантированной совместимости: пригодность определяют расчетом и документацией конкретной машины.

• кулачковых механизмах, направляющих станков, упаковочных машинах, конвейерной технике и линиях промышленной автоматизации
• ремонте и комплектовании серийного промышленного оборудования
• новых машиностроительных узлах после инженерного расчета
• заменах, где совпадают полная маркировка, размеры и рабочие условия

KR19PP имеет ролик диаметром 19 мм и рабочей шириной 11 мм; цапфа 8 мм позволяет закрепить узел без отдельной оси. Этот игольчатый опорный ролик подбирают по техническим параметрам, а не только по внешнему сходству или общему названию оборудования.

Что проверить перед заменой

Для замены сверяют полное обозначение KR..PP, диаметр цапфы d1, наружный диаметр ролика D, общую длину B, рабочую ширину C, шаг резьбы и форму наружной дорожки. Также учитывают направление силы, скорость, перекос и жесткость направляющей.

• полное обозначение вместе с буквами и суффиксами
• монтажные размеры 8×19×32 мм и геометрию посадочных мест
• направление, величину и характер рабочей нагрузки
• частоту движения, температуру, смазку и уровень загрязнения
• требования производителя оборудования к зазору, натягу и монтажу

Монтаж, обслуживание и заказ KR19PP

Цапфу устанавливают в жесткую плоскость без перекоса и затягивают с моментом, предусмотренным конструкцией. Нельзя передавать монтажный удар через наружное кольцо. После сборки проверяют контакт с дорожкой, вращение ролика и доступ к точке смазывания, если она используется.

• не смешивать несовместимые смазочные материалы
• не передавать удар или усилие запрессовки через тела качения либо скользящую пару
• после установки проконтролировать свободное движение, нагрев и посторонний шум

Соседние исполнения и размеры можно сравнить в категории игольчатые роликовые подшипники. Для проверки совместимости сообщите специалисту SVT полную маркировку, размеры, фото старой детали и модель оборудования.
