Подшипник 32012JR KOYO 60×95×23 мм: характеристики и подбор
Однорядный конический роликовый подшипник KOYO 32012JR для вала 60 мм. Размер в сборе - 60×95×23 мм. Официальная карточка JTEKT указывает Cr 108 кН и C0r 127 кН; эти значения относятся к исполнению JR, а не к любому подшипнику 32012.
Технические характеристики подшипника KOYO 32012JR
| Параметр | Значение |
|---|---|
| Тип и комплектность | Однорядный конический, комплектный |
| Отверстие d / наружный диаметр D | 60 / 95 мм |
| Общая ширина T / внутреннее кольцо B / наружное C | 23 / 23 / 17,5 мм |
| Динамическая радиальная грузоподъёмность Cr | 108 кН |
| Статическая радиальная грузоподъёмность C0r | 127 кН |
| Предел усталостной нагрузки Cu | 19,0 кН |
| Предельная частота, пластичная смазка | 3 900 об/мин |
| Предельная частота, масло | 5 200 об/мин |
| Расстояние до центра нагрузки a | 21,0 мм |
| Коэффициенты e / Y1 / Y0 | 0,43 / 1,39 / 0,77 |
| Минимальные фаски r / r1 | 1,5 / 1,5 мм |
| Минимальный диаметр упора вала da | 68,5 мм |
| Максимальный диаметр упора корпуса Da | 86,5 мм |
| Максимальные радиусы галтелей ra / rb | 1,5 / 1,5 мм |
| Справочная масса | 0,621 кг |
Нагрузки и частоты являются каталожными характеристиками, а не гарантией ресурса или допустимой скоростью при любых условиях. Ресурс рассчитывают для фактических нагрузок, температуры, смазки и загрязнения.
Маркировка, применение и совместимость 32012JR
32012 обозначает метрический типоразмер; код отверстия 12 соответствует 60 мм. По каталогу JTEKT буква J означает соответствие размеров подузлов требованиям ISO, а R - конструкцию с повышенной грузоподъёмностью. JR не обозначает резиновое уплотнение или заводской предварительный натяг.
Сравнивайте 32012JR с другими исполнениями не только по трём габаритам. Для редуктора или опоры вала проверьте ширины колец, посадки, допустимые нагрузки, направление осевого усилия и требования к регулировке. Частоты 3 900 и 5 200 об/мин приведены JTEKT отдельно для пластичной смазки и масла: их нельзя напрямую сравнивать с справочной частотой SKF.
Конические ролики воспринимают радиальную нагрузку и осевое усилие в одном направлении. Для двусторонней осевой нагрузки нужна соответствующая схема опор, часто со вторым встречно установленным подшипником. Применение в редукторах, трансмиссиях или опорах валов определяется чертежом механизма, а не только его названием.
Сравнить исполнения CX, KOYO и SKF можно в серии подшипников 32012.
Монтаж, смазка и предварительный натяг
- Очистите посадочные поверхности, проверьте вал, корпус, упоры и галтели. Повреждение посадки не устраняется простой установкой нового подшипника.
- Прикладывайте усилие к кольцу с натягом, не передавайте его через ролики. Не смешивайте новый конус с изношенным наружным кольцом; смешивание компонентов разных исполнений требует подтверждения совместимости.
- Примените смазку, уплотнения узла и метод регулировки по документации оборудования. Проверните вал для правильного положения роликов и проверьте осевой зазор или контрольный момент вращения, если он задан изготовителем.
- После сборки контролируйте плавность вращения, шум и температуру. Чрезмерный натяг вызывает нагрев, недостаточная регулировка - люфт; шум сам по себе не определяет причину неисправности.
Купить KOYO 32012JR в SVT
Перед заказом сверьте полное обозначение. Актуальные цена и наличие указаны в карточке; менеджер уточнит поставку и доставку по Украине. Если старое обозначение не читается, отправьте фото детали, размеры и информацию о механизме.

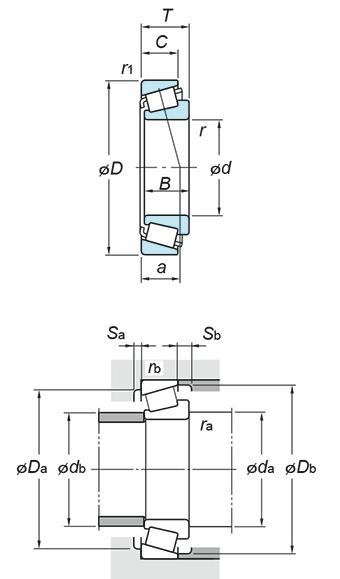

Изображение - официальная каталожная схема JTEKT, не фотография конкретной поставки.
Частые вопросы
Какие размеры у подшипника KOYO 32012JR?
Отверстие d - 60 мм, наружный диаметр D - 95 мм, общая ширина T - 23 мм. Внутреннее кольцо B - 23 мм, наружное C - 17,5 мм.
Что означает обозначение 32012JR?
32012 обозначает метрический типоразмер; код отверстия 12 соответствует 60 мм. По каталогу JTEKT буква J означает соответствие размеров подузлов требованиям ISO, а R - конструкцию с повышенной грузоподъёмностью. JR не обозначает резиновое уплотнение или заводской предварительный натяг.
Можно ли заменить им 32012 другого бренда?
Одинаковые d, D и T - только начальное условие. Проверяют исполнение, нагрузки, ширины колец, посадки, смазку и процедуру регулировки. Подобранную пару или специальное исполнение заменяют по требованиям изготовителя оборудования.
Что входит в комплект и нужна ли смазка?
Один комплектный подшипник: внутреннее кольцо с роликами и сепаратором и наружное кольцо. Это не пара и не ремонтный комплект с сальниками. Перед монтажом проверяют комплектность; смазку подбирают по условиям узла.
Какой предварительный натяг нужно установить?
Универсального значения для всех узлов с 32012 нет. Натяг или осевой зазор определяют по документации механизма с учётом схемы опор, температуры, нагрузки и смазки. Значение для другой модели переносить нельзя.
Как заказать и уточнить доставку?
Закажите нужное исполнение через корзину или быстрый заказ. Наличие, срок отправки, способ и стоимость доставки менеджер подтвердит перед отправкой. Для подбора отправьте полное обозначение и данные вашего узла.
