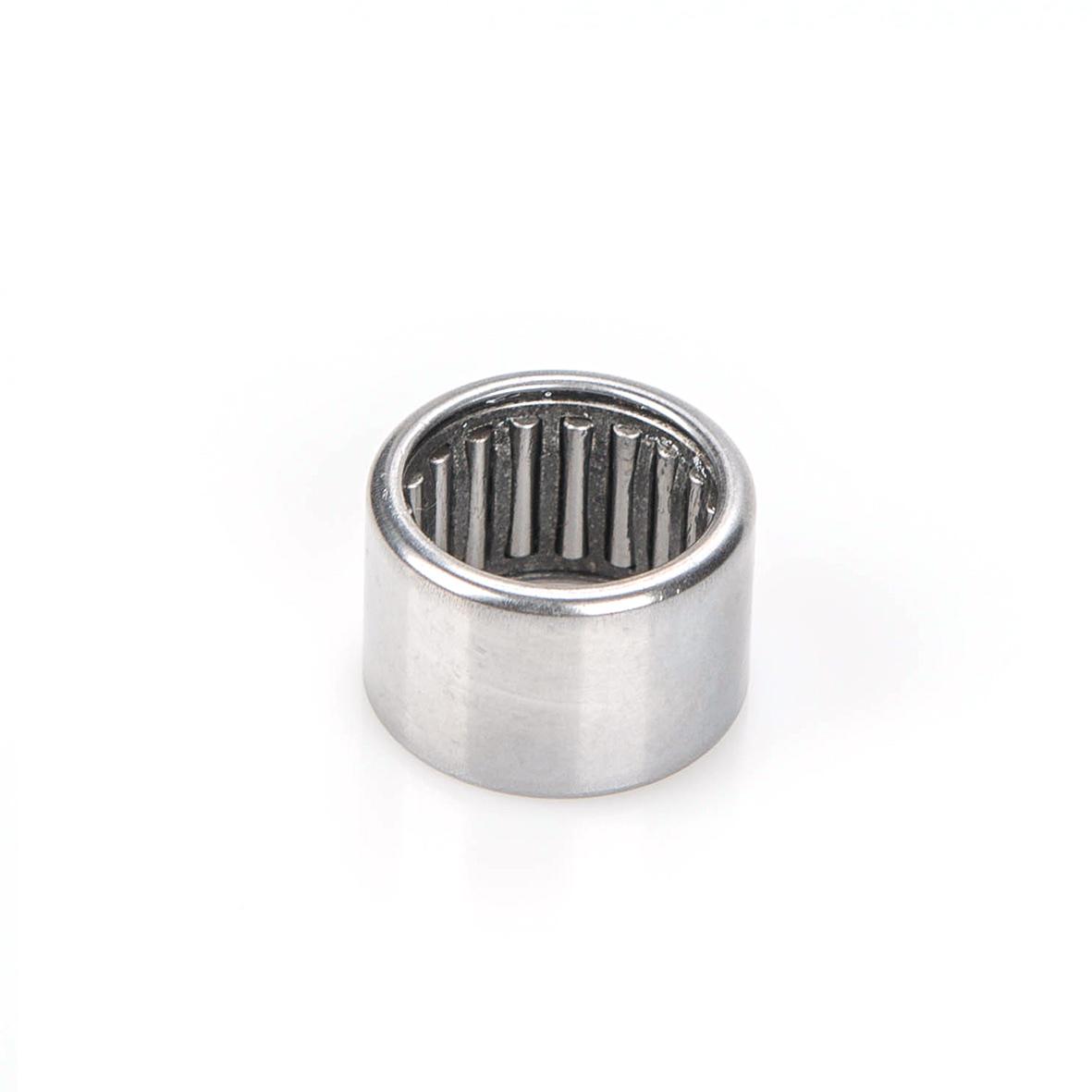

Игольчатый подшипник HK2216 CX (Польша) 22×28×16

HK2216 CX: конструкция и точные размеры

Игольчатый подшипник HK2216 CX (Польша) 22×28×16 — промышленный компонент CX для точного позиционирования и передачи нагрузки в соответствующем механическом узле. Полная маркировка HK2216 и монтажный размер 22×28×16 мм вынесены в название, чтобы деталь было легко сопоставить с чертежом, старой запчастью или спецификацией оборудования.

HK2216 имеет тонкостенную штампованную наружную обойму, сепаратор и комплект длинных роликов малого диаметра. Собственного внутреннего кольца нет: закаленная и точно обработанная поверхность вала выполняет роль внутренней дорожки качения. Это дает высокую радиальную грузоподъемность при малом поперечном сечении узла.

Маркировка и исполнение

Префикс HK обозначает подшипник с открытыми торцами и штампованной наружной обоймой. Числовая часть 2216 соответствует монтажному размеру 22×28×16 мм. Подшипник не предназначен для самостоятельного восприятия осевой силы.

• Тип изделия: игольчатый роликовый подшипник со штампованной обоймой.
• Основной монтажный размер: 22×28×16 мм.
• Исполнение: Открытые торцы.
• Радиальное сечение всего 3 мм позволяет получить роликовую опору там, где пространство между валом и корпусом ограничено.

Применение HK2216 в промышленных узлах

HK2216 применяют в компактных редукторах, механизмах подачи, роликовых приводах, насосных узлах и промышленной автоматике. Указанные области являются типичными, а не списком гарантированной совместимости: пригодность определяют расчетом и документацией конкретной машины.

• компактных редукторах, механизмах подачи, роликовых приводах, насосных узлах и промышленной автоматике
• ремонте и комплектовании серийного промышленного оборудования
• новых машиностроительных узлах после инженерного расчета
• заменах, где совпадают полная маркировка, размеры и рабочие условия

Радиальное сечение всего 3 мм позволяет получить роликовую опору там, где пространство между валом и корпусом ограничено. Этот подшипник подбирают по техническим параметрам, а не только по внешнему сходству или общему названию оборудования.

Что проверить перед заменой

Кроме размера 22×28×16 мм, проверяют твердость, шероховатость и точность дорожки на валу, геометрию отверстия корпуса, радиальный зазор и способ подачи смазки. Если вал нельзя использовать как дорожку, требуется совместимое внутреннее кольцо и повторный расчет посадок.

• полное обозначение вместе с буквами и суффиксами
• монтажные размеры 22×28×16 мм и геометрию посадочных мест
• направление, величину и характер рабочей нагрузки
• частоту движения, температуру, смазку и уровень загрязнения
• требования производителя оборудования к зазору, натягу и монтажу

Монтаж, обслуживание и заказ HK2216

Тонкую обойму запрессовывают оправкой, которая опирается на ее торец по всей окружности. Удары по краю деформируют корпус подшипника. После монтажа контролируют соосность, легкость вращения и наличие чистой смазки в рабочей зоне.

• не смешивать несовместимые смазочные материалы
• не передавать удар или усилие запрессовки через тела качения либо скользящую пару
• после установки проконтролировать свободное движение, нагрев и посторонний шум

Соседние исполнения и размеры можно сравнить в категории игольчатые роликовые подшипники. Для проверки совместимости сообщите специалисту SVT полную маркировку, размеры, фото старой детали и модель оборудования.
