32306 A, 33117 A і 33206 A: як розрізняти серії конічних роликових підшипників

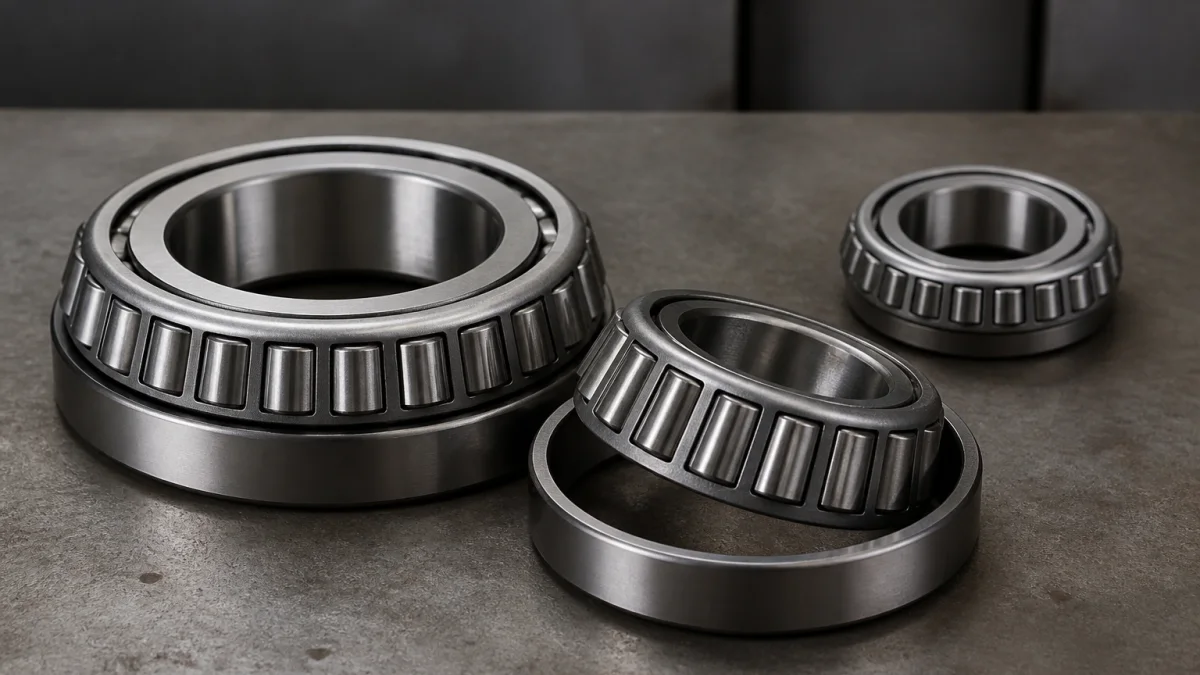

Запит «конічні підшипники 32306 33117 33206» часто виникає під час ремонту вузла, коли потрібно знайти аналог за маркуванням або діаметром вала. Однак спільна конструкція не робить ці вироби взаємозамінними. Однорядний конічний роликовий підшипник складається з роздільних частин: конуса — внутрішнього кільця з роликами та сепаратором — і чашки, тобто зовнішнього кільця. Але геометрія кілець, посадочні поверхні та схема встановлення для кожного типорозміру різні.

Насамперед варто розділити два питання: чи підходить підшипник за габаритами до вала й корпуса та чи збережеться правильна робота всієї опори після монтажу. Відповідь лише за збігом отвору або зовнішньою схожістю буде ненадійною.

Що спільного в цих підшипників

32306 A, 33117 і 33206 належать до однорядних конічних роликових підшипників. Вони одночасно сприймають радіальне навантаження та осьове — але осьове лише в одному напрямку для одного встановленого підшипника. Під дією радіального навантаження в такій опорі виникає осьова сила.

Саме тому в багатьох вузлах застосовують пару підшипників, розташованих назустріч один одному. Така схема дає змогу сприймати осьові сили в обидва боки, але потребує заданого для конкретного вузла осьового зазору або попереднього натягу.

Роздільна конструкція — не дозвіл змішувати деталі

Чашку й конус зручно монтувати та оглядати окремо. Водночас довільно поєднувати кільця від різних серій, виробників або виконань не можна: компоненти мають працювати як передбачена виробником пара. Роздільність полегшує сервіс, а не створює універсальну сумісність.

Ключові габарити: що показує таблиця

Для первинного відбору звіряють не лише отвір d, а весь набір основних розмірів: зовнішній діаметр D, повну ширину T, ширину конуса B та чашки C.

*Наведені дані підтверджені для базового 33206 / 4T-33206. Значення суфікса A потрібно перевіряти за каталогом конкретного виробника.

32306 A і 33206 мають однаковий отвір 30 мм, проте 32306 A потребує посадки в корпусі діаметром 72 мм, а 33206 — 62 мм. Відрізняються також повна ширина, ширина чашки й приєднувальні розміри. Тому замінити один іншим без зміни посадочного місця та перевірки схеми неможливо. Для порівняння конкретного виробу можна відкрити підшипник 32306 A або підшипник 33206.

33117 має отвір 85 мм, тому не є альтернативою для вала 30 мм і не повинен потрапляти до списку замін для того самого корпуса.

Чому суфікс A потрібно читати обережно

Базове числове позначення описує типорозмір, але суфікси можуть уточнювати виконання. Їхнє значення не є універсальним між брендами. Для 32306 A підтверджене однорядне конічне виконання з розмірами 30 × 72 × 28,75 мм, однак трактування «A» все одно слід звіряти в каталозі виробника.

Позначення 33117 A потребує особливої перевірки. Для базового промислового 33117 підтверджені розміри 85 × 140 × 41 мм, але саме запис 33117.A у каталожних даних може відповідати іншій автомобільній довідковій позиції. Без фото маркування, бренду та каталогу не варто ототожнювати його зі стандартним 33117.

Не переносіть каталожні параметри

Динамічну й статичну вантажопідйомність, допустиму частоту обертання, точність, матеріал сепаратора та інші робочі параметри не можна переносити з одного бренду або виконання на інше. Осьова здатність пов’язана з кутом контакту, але номер серії сам по собі не підтверджує допустиме навантаження.

Посадки, буртики та радіуси галтелей

Навіть правильно вибраний за d, D і T підшипник може не сісти на упор належним чином. Для 32306 A максимальний монтажний радіус заокруглення становить 1,5 мм, для 33206 — 1 мм. Якщо радіус галтелі вала або корпуса більший за допустимий, кільце може впертися не тією поверхнею.

• Зіставте повне маркування на кільці та упаковці.
• Визначте виробника й розшифруйте суфікси саме за його каталогом.
• Перевірте d, D, T, B, C та серію ISO 355.
• Звірте діаметри упорних буртиків і допустимі радіуси галтелей.
• Переконайтеся, що новий підшипник відповідає парній схемі вузла.

Монтаж і контроль після ремонту

Під час складання важливі чистота посадок, правильна орієнтація чашок і конусів, справність ущільнень та мастило, передбачене для вузла. Відкритий конічний підшипник сам по собі не визначає захист від забруднення: це залежить від конструкції всього вузла.

У парній схемі осьове переміщення контролюють індикатором: вал по черзі переміщують в обидва осьові положення, обертаючи його, і фіксують хід. Регулювання виконують малими кроками. Якщо документація вузла передбачає попередній натяг, момент затягування або кут довороту беруть тільки з цієї документації.

Надмірний натяг підвищує навантаження на ролики та температуру, а надмірний зазор може сприяти перекосу роликів і небажаній роботі сепаратора. Після ремонту оцінюють плавність обертання, осьове переміщення та тепловий режим. Сам факт осьового ходу ще не є несправністю: допустимість визначає регламент конкретного вузла.

Якщо заміна пов’язана з пошкодженням, огляньте ролики, доріжки кочення, сепаратор, торці роликів, посадки та ущільнення. Доцільно також оцінити стан парного підшипника й поверхонь вала та корпуса, адже налаштування пари впливає на всю опору.

Висновок: 32306 A і 33206 не можна вважати заміною один одного лише через отвір 30 мм, а 33117 узагалі належить до іншого розміру. Безпечний вибір починається з повного маркування й геометрії, а завершується перевіркою посадок та монтажної схеми.
