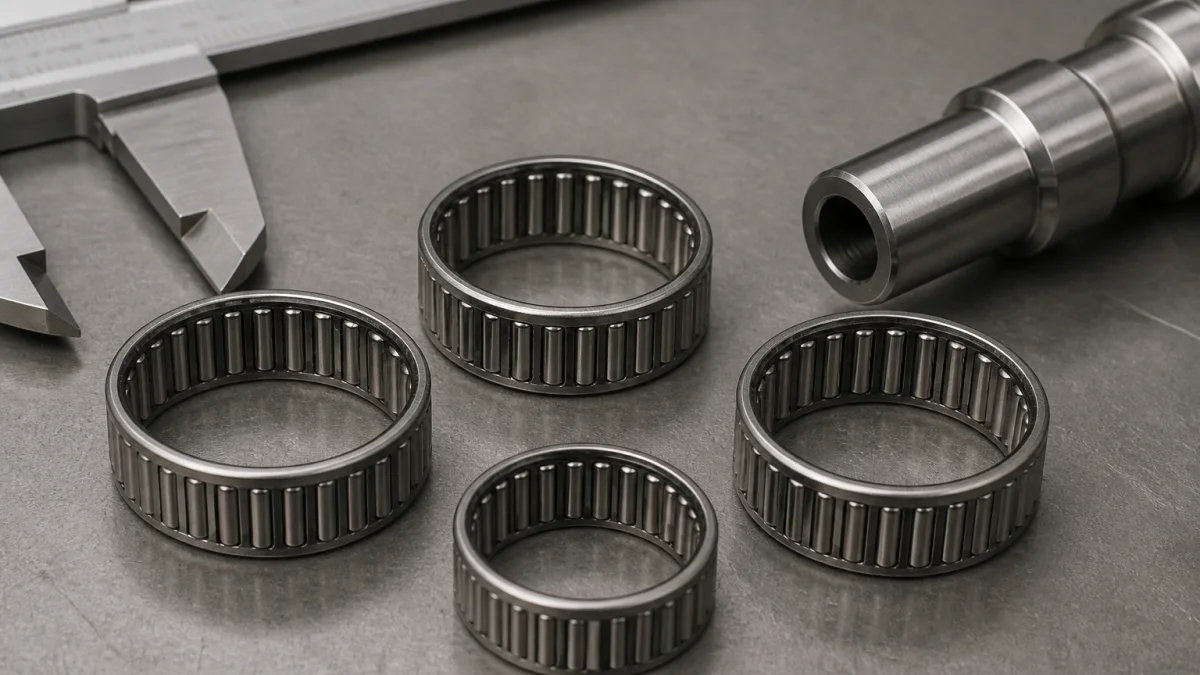

HK091510, HK1012, HK121712 і HK2216: як читати позначення та підібрати голчастий підшипник
Голчастий підшипник HK підбирають не лише за цифрами в маркуванні. Розбираємо розміри HK091510, HK1012, HK121712 і HK2216 та пояснюємо, як перевірити вал, корпус, ущільнення, мастило й умови монтажу.
Запит «як підібрати голчастий підшипник HK» часто починається з трьох цифр розміру, але завершувати вибір лише ними ризиковано. Серія HK — це радіальні голчасті підшипники з тонкостінним штампованим зовнішнім кільцем, відкриті з обох боків. У базовій конструкції внутрішнього кільця немає: доріжкою кочення для голок зазвичай працює безпосередньо вал.
Тому відповідний код ще не гарантує сумісності з вузлом. Потрібно звірити розміри за каталогом виробника, оцінити стан і придатність вала, посадку в корпусі, захист від забруднення, схему мащення та геометрію складання.
Що означає HK у позначенні
HK позначає голчастий підшипник із тонкостінним штампованим зовнішнім кільцем. Така конструкція корисна для компактних радіальних опор, коли радіальний габарит обмежений, а в корпусі можна виконати отвір для встановлення кільця з натягом.
Базовий HK не слід вважати осьовою опорою. Якщо у вузлі діє осьове зусилля, його має сприймати окремий конструктивний елемент або інший тип підшипника. Так само стандартний HK не є самоустановлюваним: допустимий перекіс не можна задавати припущенням, його беруть лише з документації конкретного виробника.
Як читати HK091510, HK1012, HK121712 і HK2216
Для чотирьох розглянутих кодів цифрова частина практично читається як послідовність Fw × D × C без розділювачів. Тут Fw — діаметр робочої доріжки на валу, D — зовнішній діаметр під установлення в корпус, C — ширина підшипника.
| Позначення | Fw × D × C, мм | Що перевірити перед заміною |
|---|---|---|
| HK091510 | 9 × 15 × 10 | Повторно звірити код із паспортом або каталогом конкретної марки. |
| HK1012 | 10 × 14 × 12 | Діаметр доріжки на валу 10 мм і отвір корпусу 14 мм. |
| HK121712 | 12 × 17 × 12 | Не плутати з поширеним HK1212, який має інші розміри. |
| HK2216 | 22 × 28 × 16 | Уточнити, чи потрібне відкрите або ущільнене виконання. |
Це правило читання підтверджене саме для наведених позицій у досліджених таблицях. Воно не замінює перевірку каталогу: інші бренди, старі серії та спеціальні виконання можуть мати особливості позначення.
Наприклад, HK1012 і HK121712 мають однакову ширину 12 мм, але різні Fw та D. Вони не взаємозамінні. Для HK091510 запис 09-15-10 також не варто довільно замінювати на HK0912 лише через подібний початок коду.
Вал як доріжка кочення: ключова перевірка
Оскільки базове виконання HK не має внутрішнього кільця, вал є функціональною частиною підшипникового вузла. Перед підбором перевіряють фактичний діаметр у зоні голок, твердість, шліфовану поверхню, геометрію та знос — за вимогами каталогу обраного виробника.
Коли одного HK за розміром недостатньо
Риски, корозійні раковини, вм’ятини, м’яке покриття або неможливість загартувати й шліфувати вал означають, що підбір не варто завершувати кодом HK. Потрібно перевірити можливість використання відповідного внутрішнього кільця та врахувати його осьову ширину.
Якщо зношена доріжка на валу, заміна лише підшипника може не відновити вузол. Потрібні огляд робочої поверхні та рішення щодо відновлення вала або застосування внутрішнього кільця.
Корпус, посадка, ущільнення і мастило
Тонкостінне зовнішнє кільце HK монтують у корпус із натягом. Проте не слід переносити одне числове значення допуску на всі марки: вимоги залежать від каталогу виробника, матеріалу та конструкції корпусу.
До запресування слід оглянути отвір: овальність, конусність, задирки й пошкодження посадки можуть погіршити роботу, оскільки тонкостінне кільце повторює неточності корпусу. Зусилля подають оправкою, що спирається на зовнішнє кільце. Передавати його через голки, сепаратор або вал не можна.
Відкрите виконання не означає готовий герметичний вузол
HK без ущільнень потребує захисту від пилу, води та абразивних частинок, а також продуманої подачі чи утримання мастила. Вільний простір у вузлі не є підставою самостійно призначати тип мастила, його кількість або інтервал поповнення.
Для HK2216 у частині каталогів є окреме виконання HK2216.2RS із двома ущільненнями. Суфікс входить до повного позначення. Його конструкцію, заводське мастило, температурні та швидкісні обмеження потрібно звіряти для конкретної марки. Відкрите виконання HK2216 не слід автоматично прирівнювати до ущільненого.
Практичний алгоритм підбору та контролю
- Встановіть повне маркування старої деталі разом із суфіксами та виробником.
- Звірте Fw, D і C за каталогом, а не лише за написом на деталі.
- Переконайтеся, що навантаження радіальне або що осьове зусилля сприймає інший елемент.
- Оцініть вал як доріжку кочення; за потреби підбирайте внутрішнє кільце.
- Перевірте отвір корпусу та вимогу до натягу саме для обраного виробника.
- Визначте спосіб ущільнення і мащення.
- Перевірте співвісність, можливий прогин вала, перекіс і доступ для монтажу.
Після монтажу контролюють положення підшипника в корпусі, вільне обертання без локального заїдання, відсутність контакту суміжних деталей із сепаратором і роботу передбачених ущільнень.
Що перевірити, якщо вузол уже працює з несправностями
Шум, підвищення температури, нерівномірний момент обертання або локальне заїдання — привід зупинити вузол для огляду. За самими симптомами не можна однозначно визначити причину. Вм’ятини можуть бути пов’язані з монтажем, забрудненням або ударним навантаженням; риски, потемніння та задири — з тертям і проблемами мащення, але також потребують перевірки чистоти мастила, ущільнень, посадки та перекосу.
Нерівномірні сліди контакту біля країв роликів або доріжки вимагають перевірити співвісність корпусу й вала, прогин та геометрію посадок. Періодичність обслуговування не призначають без даних про навантаження, оберти, температуру, забруднення та схему мащення.
