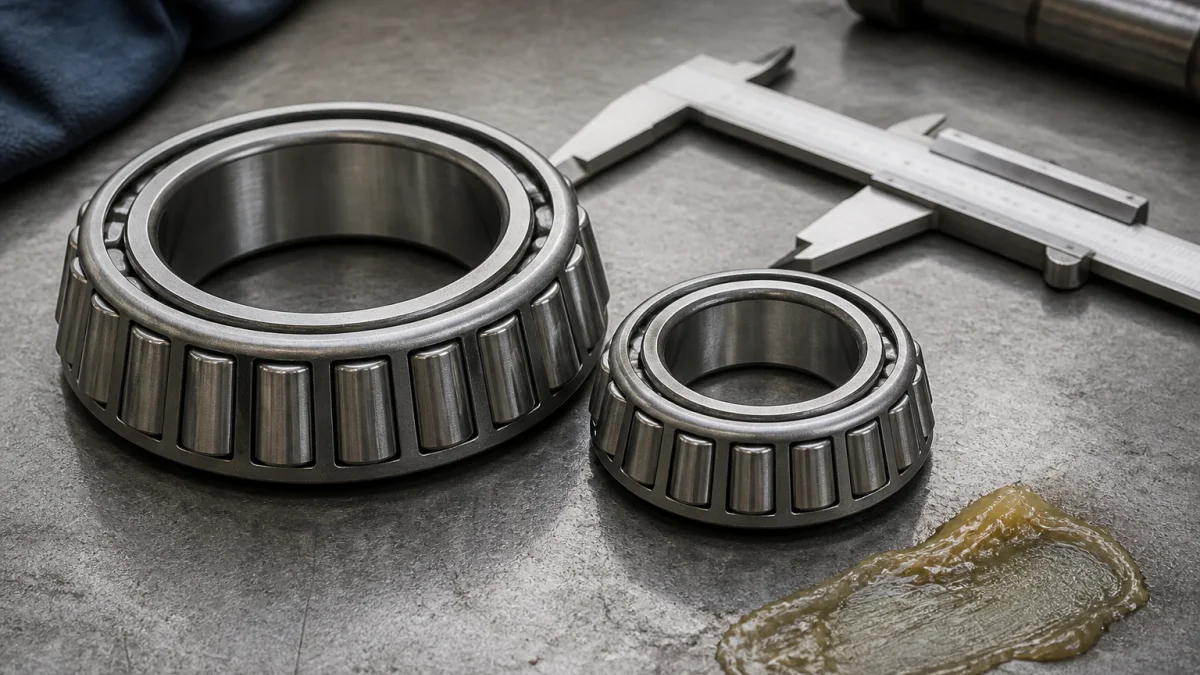

Конічні роликові підшипники 31305 A і 31308 A: монтаж і типові причини перегріву

Підшипники 31305 A 31308 A належать до однорядних конічних роликових підшипників. Вони сприймають комбіноване навантаження: радіальне та осьове в одному напрямку. Якщо вал потрібно зафіксувати від осьового переміщення в обох напрямках, такі підшипники зазвичай використовують парою у зустрічному компонуванні.

Перегрів у такому вузлі не є самостійною несправністю. Це ознака підвищеного тертя, яке може виникнути через помилку регулювання, проблеми з мастилом, перекіс, забруднення, посадки, навантаження або недостатнє відведення тепла. Тому додаткове затягування гайки чи бездумне додавання мастила часто не усуває, а посилює проблему.

31305 і 31308: розміри та межі взаємозамінності

Номер підшипника визначає його базовий типорозмір. Для 31305 розмір за схемою d×D×T становить 25×62×18,25 мм; ширина внутрішнього кільця B — 17 мм, зовнішнього C — 13 мм, мінімальні фаски — 1,5 мм. Для 31308A SNR розміри становлять 40×90×25,25 мм, B=23 мм, C=17 мм; мінімальні фаски — 2 мм і 1,5 мм. У каталозі SNR для 31308A зазначено штампований сталевий сепаратор.

Отже, 31305 і 31308 не взаємозамінні без переробки вала та корпусу. Для заміни недостатньо звірити лише позначення: потрібні d, D, T, фаски, конструкція вузла, напрямок осьового навантаження, ущільнення та вимоги виробника машини. Також суфікс «A» не має універсального однакового значення для всіх брендів. Його властивості слід перевіряти за каталогом конкретного виробника.

Для вибору конкретної позиції можна переглянути підшипник 31305 A або підшипник 31308 A, але остаточну сумісність потрібно підтверджувати за геометрією вузла.

Що перевірити до монтажу

Однорядний конічний роликовий підшипник є рознімним: внутрішнє кільце з роликами та сепаратором і зовнішнє кільце встановлюються окремо. Це спрощує складання, але не скасовує вимог до чистоти та геометрії посадок.

• Очистіть посадочні поверхні вала й корпусу, приберіть сторонні частинки, перевірте відсутність задирок і пошкоджень.
• Переконайтеся, що кільця можуть повністю сісти на опорні бурти. Завелика галтель здатна перешкодити посадці; радіуси галтелей не мають перевищувати допустимі для вибраного підшипника.
• Перевірте стан упорних поверхонь, вал на деформацію та биття, а корпус — на ознаки деформації.
• Оцініть ущільнення і чистоту мастила ще до складання, а для оливної системи — також стан фільтрації.

Приєднувальні поверхні не можна переносити між типорозмірами

Для 31308A SNR рекомендовано: da не більше 51 мм, db не менше 49 мм, Da від 71 до 81 мм, Db не менше 86 мм; граничні радіуси спряження — до 2 мм та до 1,5 мм. Для 31305 доступні дані вказують da не більше 34 мм, db не менше 33 мм і Da від 47 до 55 мм. Це не універсальні величини для всіх виробів із суфіксом A: перед проєктуванням або заміною звіряють повну таблицю саме обраного виробника.

Монтаж: як не пошкодити доріжки кочення

Під час запресування зусилля передають тільки через кільце, яке монтується з натягом. Не можна передавати монтажне навантаження через ролики та доріжки кочення: це може залишити пошкодження ще до початку роботи вузла. Зовнішнє кільце також слід встановлювати відповідним інструментом, без перекосу.

У парному вузлі після складання контролюють осьове переміщення або заданий попередній натяг за процедурою виробника машини чи підшипника. Універсального моменту затягування гайки, універсального осьового зазору або натягу для 31305A і 31308A не існує. Робоче регулювання залежить від схеми пари, відстані між опорами, посадок, температурних градієнтів, навантаження, частоти обертання та системи мащення.

Контроль після складання

• Перевірте плавність обертання та відсутність аномально високого моменту тертя.
• Переконайтеся у правильній подачі мастила та герметичності ущільнень.
• Відстежуйте температуру як тренд і порівнюйте її з аналогічними вузлами, а не робіть висновок за одиничним вимірюванням.

Перегрів: практична діагностика за ознаками

Чому не варто діагностувати за одним симптомом

Задири на великому торці ролика пов’язують із надмірним попереднім натягом. Викришування там само може свідчити про недостатнє змащування та/або надмірний натяг. Пітинг і локальні вм’ятини на доріжках часто пов’язані з твердими частинками в мастилі, а вода підвищує ризик корозії та передчасного пошкодження.

Водночас підвищена температура не завжди означає нестачу мастила: надлишок також може нагрівати вузол через перемішування. Надто тугі або надто вільні посадки, неправильне осьове затискання, нерівномірна опора кілець і деформація корпусу здатні змінити робоче регулювання. За повторного перегріву перевіряйте причини послідовно: регулювання, посадки та співвісність, мастило й ущільнення, чистоту, фактичне навантаження та відведення тепла.
