Лабіринтне ущільнення vs манжетне: порівняння, застосування та вартість

Обираючи лабіринтне ущільнення необхідно враховувати його особливості при проектуванні та обслуговуванні механізмів.

Що обираємо і чому це важливо

Надійне ущільнення запобігає витокам робочого середовища, захищає механізми від забруднень і збільшує термін служби машин.

Принципи роботи

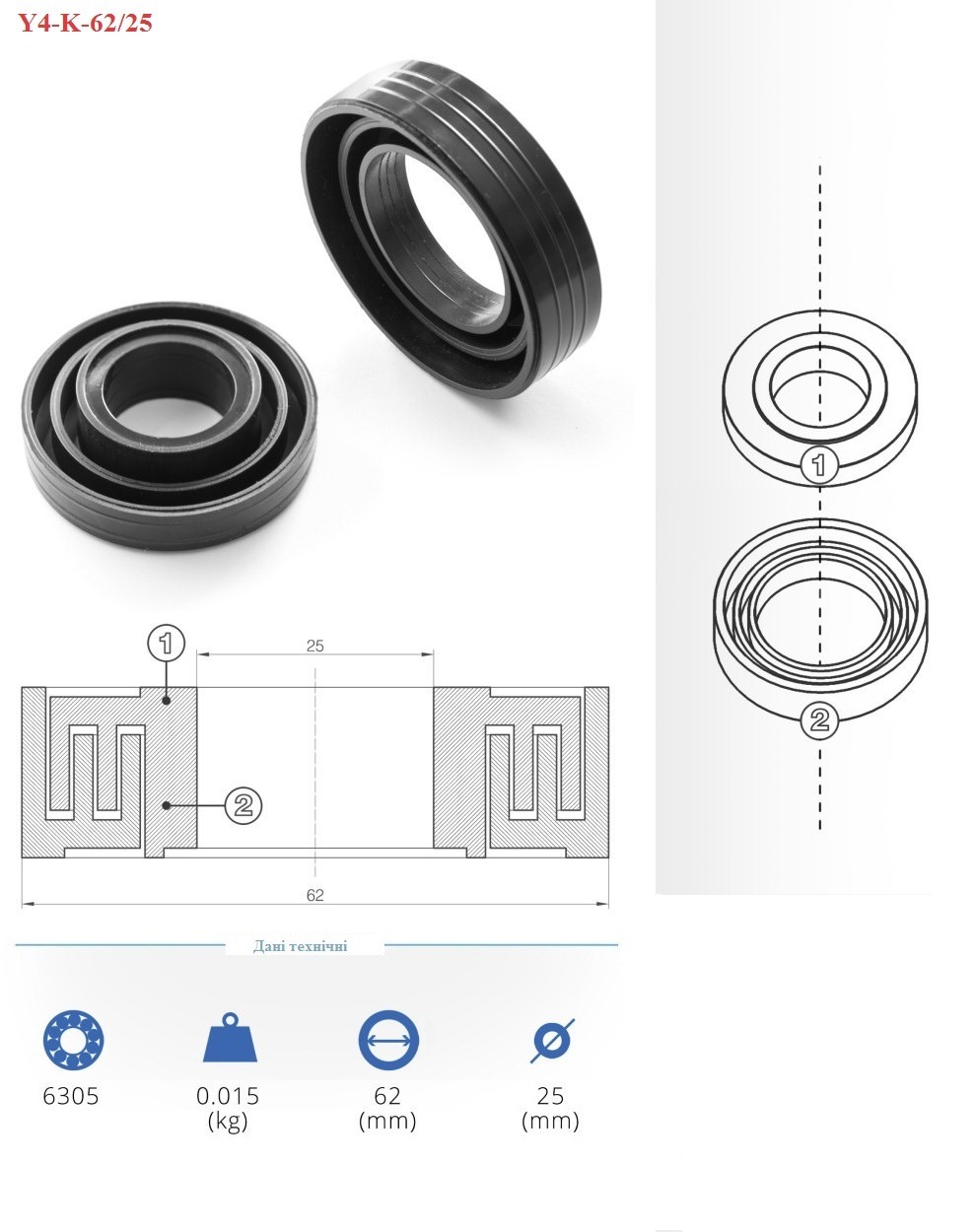

Безконтактне лабіринтне ущільнення створює захист через спеціальні канали та перегородки. Воно не торкається валу і утворює перешкоду для сторонніх речовин. Манжетне ущільнення (сальник) використовує прямий контакт еластичного елементу з валом. Це формує щільний бар'єр проти рідин та газів.

Порівняння за ключовими критеріями

• Середовище — лабіринтні працюють у пилу та абразивних умовах. Манжетні краще справляються з вологою та при частій мийці.
• Швидкість та температура — безконтактне ущільнення витримує більші швидкості та вищу температуру. Радіальні манжети обмежені через постійне тертя з валом.
• Тиск — контактні ущільнення ефективніші при значному перепаді тиску середовища. Лабіринтні краще працюють при невисокому тиску робочих рідин.
• Енергія та нагрів — лабіринти мають мінімальне тертя та низькі втрати. Манжети створюють більший опір та виділяють додаткове тепло.
• Ресурс — лабіринтні рішення рідко потребують догляду чи заміни. Манжетні вимагають регулярної перевірки та періодичного змащування поверхонь.
• Захист IP — манжети забезпечують вищий клас захисту від вологи. Лабіринти менш надійні коли потрібна повна герметичність системи.

Де доречне лабіринтне ущільнення

Лабіринтні рішення найкраще працюють із абразивними частинками навколо. Вони зменшують знос деталей та продовжують термін експлуатації. Такі системи ідеальні для тривалої роботи без зупинок.

Високі швидкості, пилові середовища, потреба у низькому терті

Відсутність контакту робить ущільнення ідеальними для швидкісних механізмів. Тут важливо мінімізувати втрати енергії та зменшити нагрів. Лабіринти працюють надійно при високих обертах валу.

• Конвеєрні ролики в гірничій та металургійній промисловості
• Промислові вентилятори та повітродувні системи
• Редуктори без надлишкового тиску мастила
• Обладнання для цементної промисловості та будівельних матеріалів

Коли обрати манжетне (сальникове) ущільнення

Контактні манжети працюють найкраще при невисоких швидкостях валу. Вони потрібні там, де важливий високий рівень герметичності. Такі ущільнення валу надійно захищають від вологи та миючих засобів.

Робота з невеликими перепадами тиску, волога/мийка, помірні швидкості

Щільний контакт манжети з валом створює бар'єр від рідин. Це робить такі ущільнення ідеальними для харчової галузі. Манжети успішно протидіють проникненню вологи при регулярному митті. Вони використовуються в:

• Промислових насосах та гідравлічних системах
• Редуктори з герметизацією валів проти витоку мастила
• Обладнання харчової та фармацевтичної галузей
• Деревообробні та пакувальні машини

Вартість і вартість володіння (TCO)

При виборі ущільнення треба врахувати не лише початкову ціну. Важливо враховувати витрати протягом всього циклу експлуатації обладнання. Сукупні витрати часто виявляються важливішими за ціну придбання.

Ціна компонента vs ресурс: частота заміни, простій, витрати на енергію/мастила

Лабіринтні ущільнення коштують дорожче при початковій закупівлі. Однак, їх довгий термін служби компенсує високу ціну. Манжети дешевші, проте вимагають регулярної заміни через знос.

Приклад розрахунку TCO (словесно: 1 рік експлуатації, порівняння сценаріїв)

При роботі конвеєрного ролика в умовах середньої запиленості, розглянемо реальні витрати протягом року. Лабіринтне ущільнення з початковою вартістю 7200 грн не потребує заміни і зберігає ефективність. Контактне ущільнення вартістю 1600 грн через абразивний знос доводиться замінювати кожні 3-4 місяці. Врахувавши вартість робочої сили (6000 грн за заміну) та втрати від простою обладнання (8000 грн за випадок), загальні річні витрати які потребуватиме радіальна манжета сягають 22000-26000 грн.

Помилки вибору та як їх уникнути

• Ігнорування швидкості валу — контактні швидко зношуються при високих обертах.
• Нехтування абразивними умовами — дрібні частки руйнують робочі поверхні манжет.
• Надмірний контактний тиск манжети — викликає зайве тертя та перегрів.
• Відсутність захисного лабіринту перед манжетою у складних робочих умовах.
• Неправильна посадка та погана шорсткість робочої поверхні валу.
• Недотримання вимог HACCP при виборі рішення для харчового виробництва.
• Застосування лабіринтного ущільнення при значних перепадах робочого тиску.

Що уточнити у заявці постачальнику

Для правильного підбору ущільнення треба надати повну інформацію. Деталі експлуатації дозволяють підібрати оптимальне рішення для ваших задач.

Формат брифу

• Середовище — пил, бруд, волога чи хімічні речовини навколо.
• Робочі умови — температура, швидкість обертання валу, перепади тиску.
• Точні розміри — діаметр вала для правильної посадки ущільнення.
• Технічні параметри — вимоги до поверхні вала для манжетного ущільнення.
• Захист — необхідний клас захисту який матиме лабіринтне ущільнення від пилу та вологи.
• Харчові мастила — вимоги до сумісності для харчової промисловості.
• Миття — як часто та як інтенсивно очищується обладнання.
