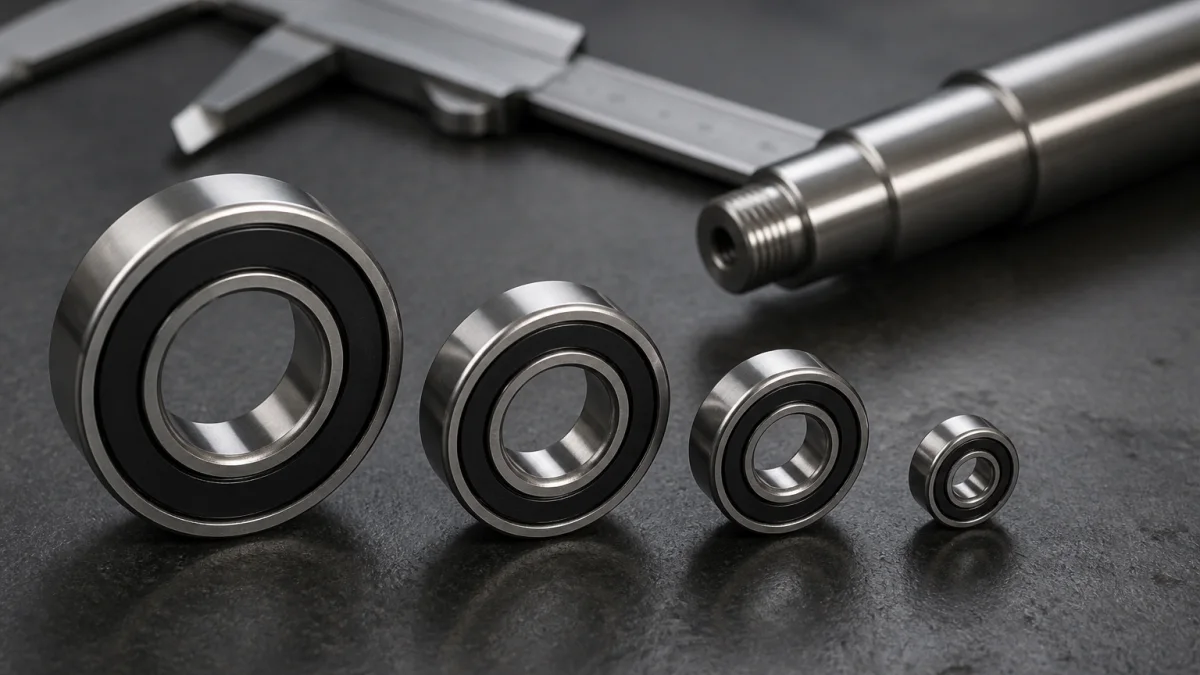

Мініатюрні підшипники 605, 607, 608 і 609 2RS: вибір для компактних механізмів

Мініатюрні підшипники 605, 607, 608 і 609 2RS застосовують у вузлах, де потрібно забезпечити обертання компактного вала, осі або ролика. Це однорядні радіальні кулькові підшипники з глибокими доріжками кочення. Така конструкція сприймає радіальне навантаження та помірне осьове навантаження в обох напрямках.

Правильний вибір не зводиться до збігу діаметра вала. Потрібно одночасно перевірити отвір підшипника, посадку в корпусі, доступну ширину, спосіб осьової фіксації, умови забруднення та вимоги до плавності ходу. Для компактних механізмів помилка в одному з цих пунктів часто проявляється шумом, нагріванням або передчасним зношуванням.

Розміри серії: що саме відрізняє 605, 607, 608 і 609

Базове позначення визначає три головні габарити: d — діаметр отвору, D — зовнішній діаметр, B — ширину. Це означає, що замінити один номер іншим без зміни вала, корпусу або осьового базування не можна.

Наприклад, підшипник 608 2RS не є альтернативою 607 2RS: різняться і діаметр вала, і гніздо в корпусі, і ширина. Так само для вузла з валом 5 мм варто розглядати відповідний за габаритами 605 2RS, а не підбирати серію лише за зовнішнім виглядом.

Де використовують малі радіальні підшипники

Підшипники цього типу поширені у вимірювальних приладах, електроприводах малої потужності, офісному обладнанні, робототехніці та інших компактних пристроях. Вони доречні там, де вал або ролик має обертатися з контрольованим тертям і достатньою радіальною жорсткістю для конкретної конструкції.

Сам тип підшипника ще не підтверджує придатність до будь-якого механізму. Динамічна й статична вантажопідйомність, гранична частота обертання, клас точності, внутрішній зазор, матеріали та сепаратор залежать від виробника і виконання. Їх перевіряють за даними конкретного виробу, а не за базовим номером 605, 607, 608 або 609.

Що означає 2RS і коли потрібен захист від пилу

Позначення 2RS зазвичай вказує на ущільнення з обох боків. У конкретного виробника воно може означати двосторонні контактні ущільнення, але геометрію, матеріал, контактність ущільнення та тип мастила необхідно уточнювати в каталозі марки.

Перевага ущільненого виконання

Ущільнення зменшують потрапляння пилу та інших забруднень усередину і допомагають утримувати заводське мастило. Загалом ущільнене виконання краще захищене від забруднення, ніж варіант із захисними шайбами, а захисні шайби — краще, ніж відкритий підшипник.

Для вузлів із пилом, дрібною стружкою або випадковими бризками виконання 2RS є обґрунтованим варіантом. Водночас воно не замінює зовнішній захист конструкції за інтенсивного забруднення. Якщо критичними є момент тертя, швидкість чи температура, слід порівняти паспортні дані конкретних версій 2RS, ZZ і відкритого підшипника.

Посадки та осьове базування: ключові перевірки

Вибір починають із трьох фактичних розмірів вузла: діаметра вала, діаметра отвору в корпусі та доступної осьової ширини. Далі оцінюють характер навантаження, яке кільце обертається відносно його напряму, матеріали деталей, температуру та вимоги до точності.

Чому не можна призначати натяг «за номером»

Універсального допуску для всіх випадків немає. Посадку не призначають лише за номінальним діаметром: тонкостінний або недостатньо жорсткий корпус може деформувати зовнішнє кільце, погіршуючи внутрішній зазор, шум і плавність обертання. Надмірний натяг на валу також зменшує внутрішній зазор, підвищує тепловиділення і в крайньому випадку може пошкодити кільце.

Перевірте буртики та фаски. Опорний буртик вала або корпусу не повинен впиратися в заокруглення кільця, інакше підшипник не сяде на базову поверхню повністю. Натяг у циліндричній посадці сам по собі не є достатньою осьовою фіксацією за осьового навантаження: потрібен буртик, фланець або інше конструктивне рішення.

Монтаж без пошкодження доріжок кочення

Ці однорядні радіальні кулькові підшипники нерозбірні, тому шлях монтажного зусилля принципово важливий. Перед складанням очищають вал, корпус, буртики, підшипник і інструмент; перекіс на початку запресування неприпустимий.

• За натягу на валу зусилля передають тільки через внутрішнє кільце.
• За натягу в корпусі опору прикладають тільки до зовнішнього кільця.
• Не забивають підшипник ударами без оправки та не передають зусилля через кульки.
• Якщо натяг є на обох кільцях, застосовують контрольоване пристосування або прес з одночасною опорою на обидва кільця.

Після монтажу перевіряють осьову фіксацію, відсутність перекосу, плавність обертання та те, чи не торкаються ущільнення нерухомих частин вузла.

Ознаки проблем і догляд за 2RS

Стійкий сторонній шум, шорсткість при повільному ручному обертанні без навантаження, зростання вібрації, перегрів або сліди провертання кільця на валу чи в корпусі — привід перевірити вузол. Оцінювати симптоми потрібно разом зі станом посадочних поверхонь, співвісністю, забрудненням і умовами навантаження.

Полірування посадки або фретинг-корозія можуть свідчити про мікропереміщення кільця. Причиною бувають невідповідна посадка, слабке осьове базування, вібрація чи деформація деталей. Для 2RS важливо оглядати стан ущільнень і чистоту зовнішньої частини вузла. Не варто автоматично промивати підшипник розчинником або додавати мастило під ущільнення: це може пошкодити ущільнення чи змінити властивості та кількість заводського мастила.

Отже, мініатюрний підшипник обирають за повними габаритами, реальною схемою посадки та середовищем роботи. Відповідність позначення валу — лише перший крок; довговічність вузла визначають також геометрія корпусу, осьова фіксація, чистота монтажу та коректно підібраний захист.
