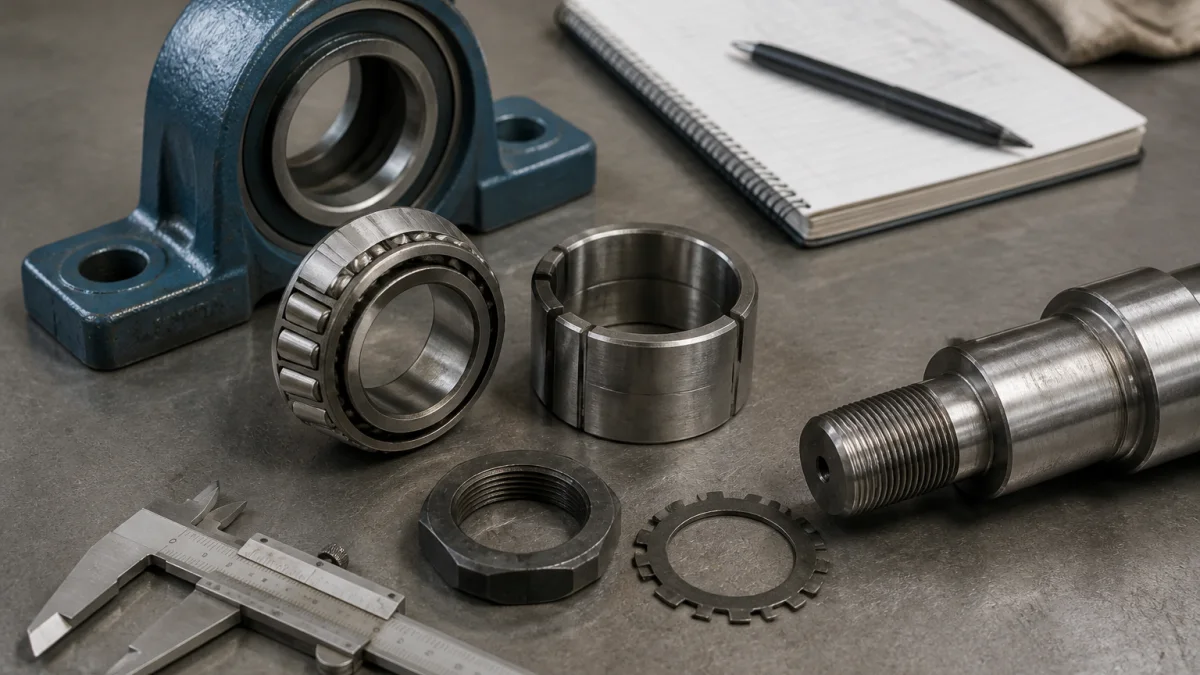

Монтаж підшипника на втулці: що перевірити до розбирання опори

Монтаж підшипника на втулці в цій статті означає встановлення підшипника з конічним отвором на закріплювальній втулці, яка розміщена на циліндричній шийці вала. Така схема трапляється, зокрема, у рознімних корпусних опорах конвеєрів, вентиляторів, насосного та іншого промислового обладнання. Проте наявність корпусу, гайки та втулки ще не доводить, що перед вами саме ця конструкція: у вузлі можуть бути стяжна втулка, дистанційна деталь, гідравлічна гайка або спеціальний стопорний пристрій.

Головна помилка під час ремонту — почати демонтаж до документування вузла. Після зняття гайки легко втратити орієнтацію деталей, вихідне осьове положення та спосіб фіксації. А саме осьове переміщення підшипника по конічній поверхні втулки формує посадку і впливає на внутрішній радіальний зазор.

Спершу встановіть, який вузол перед вами

Не переносіть порядок дій для однієї опори на іншу. Підшипник із циліндричним отвором, втулка іншого призначення або корпусний вузол з іншою схемою кріплення потребують іншої процедури. Якщо конструкцію не вдалося визначити до демонтажу, розбирання варто зупинити до уточнення технічної схеми.

Що ідентифікувати на місці

• повне позначення підшипника з усіма суфіксами;
• повне позначення втулки, гайки та стопорного елемента, якщо маркування читається;
• тип стопоріння: шайба, пластина або інший передбачений спосіб;
• наявність дистанційного кільця, упора, гідравлічної гайки чи каналів для подачі оливи;
• маркування корпусу та ущільнень, якщо воно визначає порядок складання.

Базового номера підшипника недостатньо, щоб призначити втулку або відтворити монтаж. Для первинного звіряння конструкції та складу комплекту можна переглянути закріплювальні втулки відповідної серії, але таке звіряння не підтверджує сумісність із конкретною машиною.

Безпека та фіксація вихідного стану

Будь-яке обслуговування починають лише після безпечної зупинки, відключення та блокування джерел енергії за процедурою підприємства. Очистіть доступні зовнішні поверхні, не допускаючи потрапляння абразиву всередину опори. До зняття деталей зробіть фото вузла з обох боків і нанесіть зрозумілі мітки взаємного положення корпусу, вала, гайки, втулки, дистанційних та упорних елементів.

Які прив’язки не можна втратити

Зафіксуйте, з якого боку розташована різьба втулки, як орієнтована гайка та де встановлений стопорний елемент. Якщо конструкція допускає вимірювання, запишіть відстань до упора або іншу контрольну осьову прив’язку. Це особливо важливо для вала без однозначного упора: під час повторного складання не можна підміняти зафіксований стан довільним положенням.

Огляньте доступні ознаки до зняття гайки

Без демонтажу перевірте, чи немає аномального заклинювання під час обертання вала, видимого зміщення деталей, деформації стопорної шайби, пошкоджень різьби, витоку мастила або забруднення. Червонувато-бурий пил тертя та сліди провертання втулки на валу можуть вказувати на проблему посадки, але самі по собі не встановлюють причину відмови. Остаточний висновок можливий лише після огляду деталей і оцінки спряжених поверхонь.

Не завдавайте ударів твердим інструментом безпосередньо по підшипнику. Таке навантаження може передаватися через тіла кочення та пошкоджувати його деталі. Для демонтажу застосовують інструмент і точки прикладання зусилля, передбачені методом саме для цього вузла.

Дані, без яких не можна призначати повторний монтаж

Затягування гайки на закріплювальній втулці не є лише фіксацією: воно змінює посадку підшипника на конусі та його внутрішній радіальний зазор. Тому не використовуйте правило «затягнути до упору» і не обирайте на власний розсуд момент, кут повороту, осьове зміщення або залишковий зазор.

Для інструкції монтажу потрібні щонайменше:

• точні позначення підшипника, втулки, гайки та стопорного елемента;
• тип підшипника і його внутрішній зазор;
• фактичний стан та діаметр шийки вала;
• схема опори з упорами й дистанційними деталями;
• передбачений метод контролю посадки;
• відомості про мастило, ущільнення та, за потреби, канали оливоподачі.

Ступінь посадки контролюють тільки способом, указаним для точного підшипника й вузла: за зменшенням внутрішнього радіального зазору, осьовим переміщенням на конусі або кутом дотягування від контрольного положення. Для сферичних роликопідшипників контроль зазору пов’язаний з обома рядами роликів. Універсального числового режиму тут немає.

Межі самостійних дій і фінальна перевірка

Не відновлюйте вузол «на око», якщо пошкоджено різьбу гайки чи втулки, деформовано стопорний елемент, забито канал оливоподачі, є сліди перегріву або виник сумнів щодо посадки. Метод з подачею оливи застосовують лише тоді, коли канали, з’єднання та порядок роботи передбачені конструкцією.

Після складання, до введення обладнання в експлуатацію, перевіряють наявність передбаченого стопоріння, відсутність очевидного перекосу, можливість обертання вала та правильність встановлення ущільнень. Гайку не послаблюють лише для суміщення язичка стопорної шайби з пазом: порядок остаточної фіксації потрібно звіряти з документацією конкретного вузла. Подальший контроль температури, вібрації, мастила й навантаження визначає інструкція обладнання.
