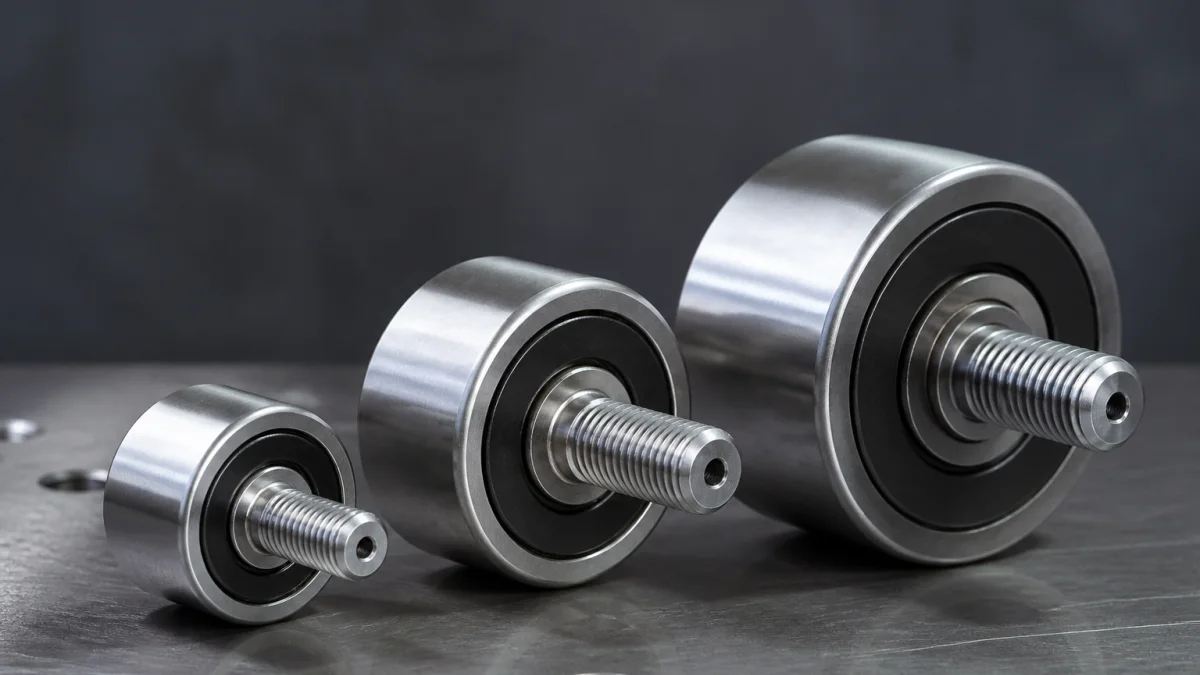

Опорні ролики KR35PP, KR40PP і KR47PP: підбір для промислових напрямних

Опорні ролики KR35PP, KR40PP і KR47PP належать до серії KR — роликів на цапфі, або stud type track rollers, з осьовим напрямленням. Такі вузли застосовують у кулачкових механізмах, промислових напрямних, конвеєрному обладнанні та лінійних системах переміщення. Проте сама сфера використання не підтверджує придатність ролика до конкретної машини: остаточний вибір залежить від геометрії вузла, фактичних навантажень, режиму руху, стану доріжки та вимог виробника.

Найбезпечніший порядок підбору складається з двох етапів. Спочатку звіряють усі монтажні та габаритні розміри. Лише після цього розраховують навантаження й перевіряють умови роботи за каталогом конкретного виробника. Збільшення номера ролика не означає прямої заміни: разом із зовнішнім діаметром змінюються цапфа, різьба, ширина та загальна довжина.

Що означає виконання KR..PP

Позначення KR вказує на опорний ролик на цапфі. Для виконань PP доступні технічні описи підтверджують ущільнення з обох боків ролика; також у конструкції осьового напрямлення можуть застосовуватися пластмасові осьові шайби. Точне виконання ущільнювального вузла, матеріали, мастило та внутрішня конструкція залежать від бренду й мають звірятися за кресленням конкретного виробу.

У розмірах від зовнішнього діаметра 22 мм виробничі описи передбачають внутрішній шестигранник на обох торцях цапфи. Він потрібен, щоб утримувати цапфу від провертання під час затягування гайки. Для роликів KR від 30 мм також передбачені канали повторного змащування через цапфу. Спосіб подачі мастила — з боку фланця, з торця різьбової частини або через цапфу — визначають конструкція вузла та документація виробника.

Порівняння монтажних розмірів

Перед заміною слід зіставити не тільки діаметр зовнішнього кільця. Для напрямної критичні також ширина робочої поверхні, діаметр цапфи, різьба, довжина та доступ інструменту до шестигранника.

Послідовність KR35PP → KR40PP → KR47PP означає послідовне збільшення основних розмірів. Тому KR40PP не можна вважати прямою заміною KR35PP без переробки кріплення, а KR47PP не замінює KR40PP без перевірки посадкового отвору, гайки, простору під ключ і ходу рухомих деталей.

Як зіставити ролик із напрямною

Ширину доріжки та її робочу зону зіставляють із шириною зовнішнього кільця: 18 мм для KR35PP, 20 мм для KR40PP і 24 мм для KR47PP. Важливо перевірити, щоб у всьому робочому ході ролик не виходив на край доріжки. Крайовий контакт створює умови, за яких заміна самого ролика не усуває першопричину зношування.

Для звіряння номенклатури можна переглянути опорний ролик KR35PP, KR40PP або KR47PP. Перед закупівлею варто порівняти повне позначення та креслення, оскільки однойменні вироби різних брендів не підтверджені як повністю взаємозамінні.

Алгоритм підбору без припущень про навантаження

1. Зчитайте повне позначення зі старого ролика або специфікації. Не ототожнюйте KR із KRE, KRV, NUKR та іншими серіями лише через близькі розміри.
2. Перевірте D, C, d, B і різьбу. Окремо оцініть місце для гайки, доступ до внутрішнього шестигранника та допустиме осьове переміщення вузла.
3. Огляньте профіль і робочу ширину напрямної на всій траєкторії.
4. Визначте схему змащування ще до встановлення. Невикористані осьові отвори для мастила мають бути закриті передбаченими елементами.
5. Після геометричної перевірки виконайте розрахунок фактичних радіальних та осьових навантажень за даними саме обраного виробника.

Чекліст огляду доріжки, цапфи та ущільнень

Доріжка і зовнішня поверхня ролика

• Переконайтеся, що по всій траєкторії є безперервна робоча поверхня.
• Шукайте задири, вм’ятини, корозію, відшарування, налиплий матеріал і локальні уступи.
• Оцініть нерівномірну смугу контакту та сліди роботи по краю доріжки.
• Перевірте плавність обертання ролика без заїдань, видимі пошкодження його поверхні, забруднення та сліди витікання мастила.

Цапфа, кріплення й ущільнення

• Зіставте отвір із діаметром цапфи, огляньте різьбу, опорну поверхню під гайкою та шестигранні гнізда.
• Перевірте ознаки провертання цапфи в отворі, корозію і пошкодження зони подачі мастила.
• Огляньте ущільнення з обох боків: зміщення, розриви, деформації, абразивні частинки та витікання мастила.
• Якщо ущільнення пошкоджене або зміщене, початковий рівень захисту від забруднення не можна вважати збереженим. Потрібні очищення вузла та оцінка внутрішнього стану за правилами обслуговування обладнання.

Монтаж: що важливо не пропустити

Для встановлення рекомендований монтажний прес. Не слід передавати монтажне зусилля ударами по бурту цапфи. Під час затягування гайки цапфу утримують за внутрішній шестигранник передбаченим інструментом. Момент затягування не можна переносити між різними брендами чи серіями без їхньої документації.

Заїдання, помітний люфт, пошкоджена доріжка кочення, дефектна різьба або ущільнення можуть означати, що заміни ролика недостатньо. Одночасно перевіряють спряжену доріжку, кріплення та схему змащування. Універсального інтервалу огляду або повторного змащування немає: його визначають забруднення, волога, температура, навантаження, швидкість і цикл конкретного вузла.
