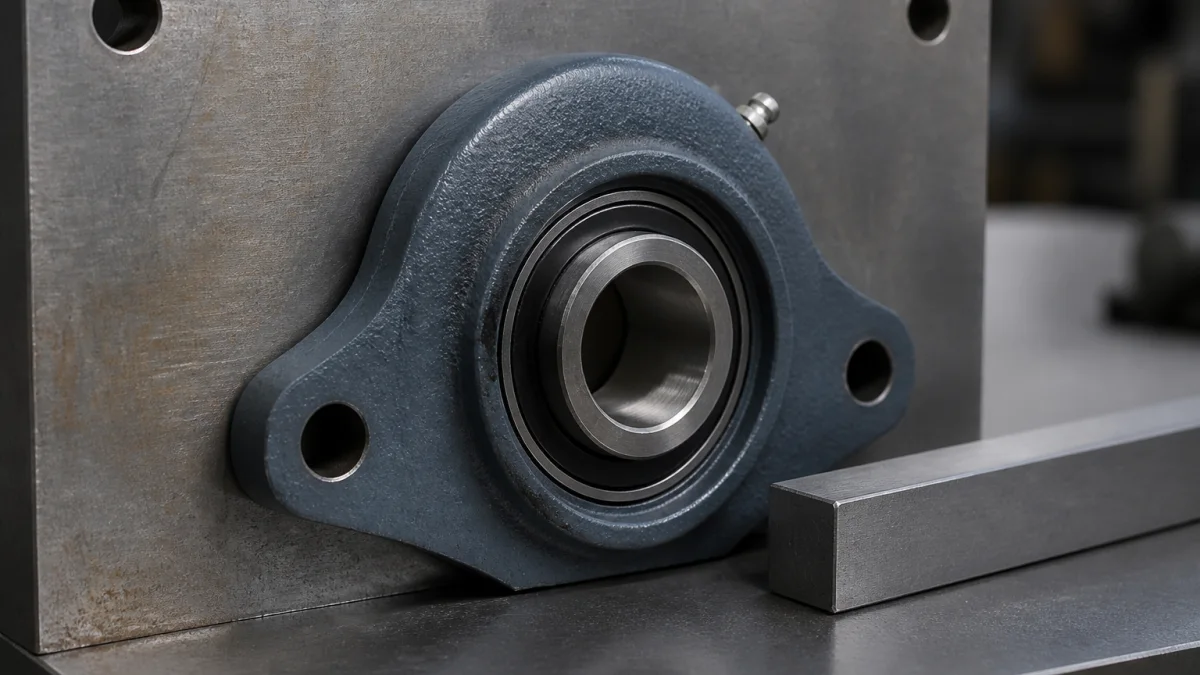

Основа під фланцевий корпус: як нерівна поверхня впливає на вузол

Нерівна основа фланцевого корпусу — це не лише видимий зазор між фланцем і стінкою. Локальні напливи фарби, стружка, корозія, задирки або прогин опорної плити можуть змусити корпус спиратися на кілька точок. Якщо потім притягнути фланець болтами, геометрія корпуса та посадки зовнішнього кільця здатна змінитися. Наслідком можуть стати нерівномірне навантаження в підшипнику, шум, вібрація, нагрівання й передчасне пошкодження вузла.

Проблема актуальна для вузлів, закріплених на боковій стінці рами, перегородці, плиті або корпусі машини. Наприклад, це можуть бути приводні вали конвеєрних секцій, роликові, вентиляторні чи допоміжні технологічні вали. Конкретну придатність вузла до машини, вимоги до монтажу та порядок затягування визначає документація вибраного виробу.

Чому основа важлива для фланцевого корпуса

Фланець має передавати зусилля на опору через стабільну контактну площу. Коли під ним є високі точки або м’яка стінка, навантаження концентрується не там, де передбачено конструкцією. Зовні кріплення може виглядати надійним, однак корпус уже перебуває в напруженому стані.

Типовий сценарій: корпус спочатку лежить на кількох виступах, а під час затягування болтів його примусово притягують до стінки. Фланець деформується разом з опорою, а зміна геометрії передається на посадку підшипника. Сферична посадка або здатність окремих вузлів компенсувати початкову неспіввісність не означає, що перекошена чи недостатньо жорстка основа є допустимою.

Площинність без жорсткості не вирішує проблему

Рівна на вигляд плита може прогинатися вже під робочим навантаженням. Тому слід оцінювати не тільки чистоту й площинність контакту, а й жорсткість стінки, рами або плити. Опора не повинна помітно деформуватися в роботі. Перевірка вузла без навантаження не гарантує, що проблема не проявиться після пуску.

Чому не можна «дотягнути» зазор

Затягування одного болта для усунення щілини не виправляє причину, а створює локальне зусилля. Так само не варто компенсувати неправильний монтаж додатковим змащуванням, сильнішим затягуванням кріплення чи збільшенням зусилля на стопорних елементах вала. Універсального моменту затягування або єдиного допуску площинності для всіх фланцевих корпусів немає: застосовують дані інструкції конкретного корпуса, кріплення та умов монтажу.

Що перевірити до затягування болтів

Будь-які роботи виконують тільки після безпечної зупинки та знеструмлення обладнання. До монтажу важливо перевірити не лише корпус, а всю пару «фланець — опорна поверхня».

• Очистіть привалювальну площину корпуса й основу від бруду, мастила, стружки та продуктів корозії.
• Приберіть задирки, локальні напливи, залишки покриття в зоні контакту та інші виступи, не змінюючи базову геометрію.
• Огляньте кріпильні отвори, різьби, болти й шайби на предмет пошкодження.
• Прикладіть корпус до основи без затягування та перевірте, чи немає хитання, перекосу або локального підпирання.
• Оцініть, чи не прогинається опорна стінка, плита або рама.
• До остаточного кріплення виставте вал і корпус у положення, передбачене конструкцією вузла.

Для первинної польової оцінки поверхні можна застосувати лінійку або повірочну рейку зі щупом. Індикаторний контроль доречний за наявності відповідної бази та кваліфікації. Водночас довжину бази, метод вимірювання, допустиме відхилення та рішення про придатність беруть із креслення чи інструкції конкретного вузла, а не з універсального правила.

Порядок перевірки поверхні перед монтажем

1. Зупиніть і знеструмте обладнання, виключіть його випадковий запуск.
2. Очистіть обидві контактні площини та огляньте їх при достатньому освітленні.
3. Перевірте корпус на опорі без болтів: він має стояти стабільно, без хитання.
4. Переконайтеся, що щілина не приховує стружку, виступ покриття, задирок або деформацію опори.
5. За потреби проконтролюйте поверхню лінійкою чи рейкою зі щупом; результати зіставте з документацією.
6. Встановіть вал і корпус у потрібне положення, після чого затягуйте болти поступово та рівномірно за схемою виробника, якщо її задано.

Коли вирівнювання можна виконати самостійно

До обґрунтованих самостійних дій належать очищення, усунення незначних задирок без перероблення геометрії, перевірка стабільності посадки та складання за штатною інструкцією. Якщо конструкція й документація це прямо допускають, для корекції висоти або прилягання можуть застосовуватися повноплощинні регулювальні прокладки.

Така прокладка має підтримувати всю контактну площу, а не окремий край фланця. Тонкі локальні пластини, шайби під один край, м’які підкладки або заповнення щілин невідомим матеріалом створюють точкові опори й не є стандартним способом ремонту. Для деяких виконань виробник також може вимагати шайби під головки болтів або гайки; переносити це правило на інші корпуси без перевірки інструкції не слід.

Як приклад для перевірки даних конкретного виконання можна переглянути серію фланцевих корпусних підшипникових вузлів. Загальні поради не замінюють вимоги інструкції саме вибраного виробу.

Коли потрібна фахова оцінка

Не обмежуйтеся самостійним вирівнюванням, якщо виявлено прогин опорної стінки, тріщину корпуса, значну корозійну втрату, непаралельність, яку не можна усунути повноплощинною прокладкою, або повторний перегрів після коректного монтажу. Такі ознаки потребують оцінки конструктора або сервісного фахівця.

Ознаки проблеми після монтажу

Перед пуском, якщо це безпечно та передбачено конструкцією, прокрутіть вал вручну. Нерівномірний опір — привід зупинити подальші дії та перевірити монтаж. Контрольний запуск виконують із поступовим виходом на штатний режим, відстежуючи незвичний шум, вібрацію, опір і нагрівання. Вихідні спостереження доцільно зафіксувати для подальшого порівняння; числові режими контролю визначає інструкція конкретного обладнання або вузла.

Шум, вібрація, перегрів корпуса й туге ручне провертання не доводять, що причина саме в основі. Під час діагностики після зупинки потрібно також виключити перекіс або стан вала, неправильну посадку, проблеми приводу, натяг ременя чи ланцюга, осьове навантаження, забруднення, стан змащення та пошкодження самого підшипника. Огляньте сліди нерівномірного прилягання, кріплення, тріщини й корозію; розбирання виконуйте лише за процедурою для конкретного вузла.
