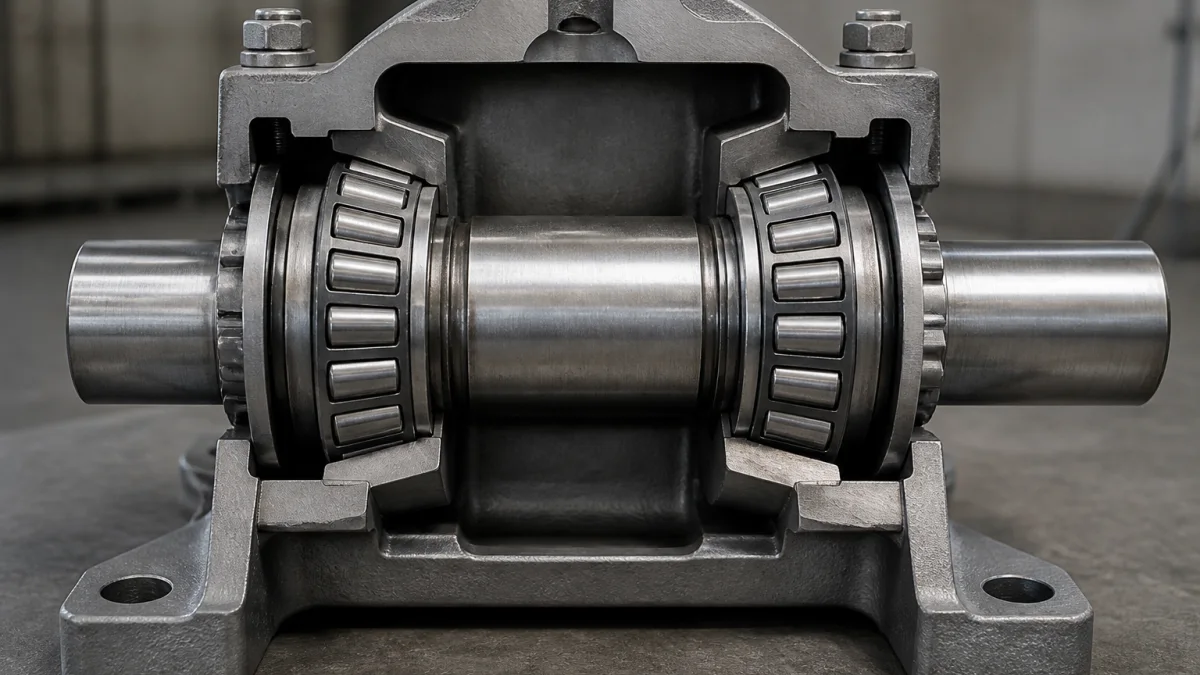

Парний монтаж підшипників: як визначити напрям осьового навантаження

Напрям осьового навантаження при парному монтажі не визначають за кількістю підшипників, маркуванням або виглядом закритого корпусу. Вирішальними є орієнтація роликів і контактних ліній, положення великих бортів внутрішніх кілець та реальний напрям зовнішньої сили, що діє на вал.

Це особливо важливо для опор у редукторах, коробках передач, маточинних вузлах, барабанах, роликових опорах і механізмах із зубчастими передачами. Такі приклади не підтверджують сумісність із конкретною машиною: для неї потрібні складальне креслення та інструкція виробника обладнання.

Чому один підшипник не фіксує вал у двох напрямках

Однорядний конічний роликовий підшипник сприймає одночасно радіальне та осьове навантаження, але осьову силу — лише в одному напрямку. Його геометрія конічна: уявні вершини конусів доріжок кочення та роликів сходяться в одній точці на осі. Ролики спрямовуються великим бортом внутрішнього кільця.

Коли на такий підшипник діє радіальне навантаження, виникає внутрішня осьова складова. Її має врівноважити друга опора з протилежною орієнтацією або інше рішення, передбачене конструкцією. Саме тому вал часто фіксують двома однорядними підшипниками, установленими назустріч один одному, або застосовують дворядне виконання.

Як проходить осьове зусилля

Осьова сила передається через похилі доріжки кочення та ролики на великий борт внутрішнього кільця. Практичний висновок: для кожного напрямку сили потрібно знайти опору, у якій шлях «доріжка — ролики — великий борт» замикається в бік цієї сили. Не можна робити висновок лише з того, що в корпусі стоять два підшипники.

Схеми парного встановлення та їхня логіка

Назви схем корисні для спілкування, але не замінюють аналізу креслення. У різних каталогах словесні пояснення контактних ліній можуть відрізнятися, тому надійніше орієнтуватися на їхнє фактичне розташування і великі борти.

Схема	Розташування контактних ліній	Що відбувається з осьовою силою
«Назад-до-назад»	Лінії розходяться назовні.	Пара сприймає осьові сили в обох напрямках; центри тиску рознесені далі, ніж у схемі «лицем-до-лиця», тому схема краще протидіє перекидальному моменту.
«Лицем-до-лиця»	Лінії сходяться між підшипниками.	Пара також працює в обох осьових напрямках, але має геометрично меншу базу між центрами тиску.
Тандем	Лінії паралельні.	Обидві опори можуть сприймати осьову силу одного напрямку. Для зворотної сили зазвичай потрібна третя опора або інший упорний елемент.

У схемах «лицем-до-лиця» та «назад-до-назад» навантаження певного напряму переважно приймає один підшипник; після зміни напряму сили робочою стає інша опора. У тандемі два підшипники працюють на силу одного напряму, а не замінюють двобічну осьову фіксацію.

Схема для читання вузла

Осьова сила → [опора, що приймає силу] ║ вал ║ [друга опора] ролики → великий борт «назад-до-назад»: контактні лінії розходяться назовні «лицем-до-лиця»: контактні лінії сходяться між опорами тандем: контактні лінії паралельні

Це принципова схема, а не монтажне креслення. За номером окремого підшипника неможливо достовірно встановити схему всього вузла: той самий типорозмір може бути частиною будь-якої з перелічених компоновок або поєднуватися з іншим типом опори.

Порядок перевірки напрямку сили

1. Безпечно зупиніть і знеструмте обладнання.
2. Визначте за кінематикою та кресленням, у який бік зовнішня сила фактично зсуває вал.
3. Знайдіть на розрізі вузла або на доступних деталях великі торці роликів і великі борти внутрішніх кілець.
4. Уявно проведіть контактні лінії вздовж конічних доріжок.
5. Для обраного напряму сили визначте підшипник, який передає її через ролики на свій великий борт.
6. Зіставте висновок зі складальним кресленням та сервісною інструкцією саме цього вузла.

Як приклад для подальшої перевірки виконання можна переглянути конічні роликові підшипники відповідної серії. Сторінка серії не встановлює схему вашого вузла: її визначають комплектність, орієнтація деталей і документація обладнання.

Практичний чекліст перед регулюванням

• Переконайтеся, що у вузлі встановлено два однорядні підшипники або готовий парний чи дворядний вузол.
• Перевірте, чи великі торці роликів спрямовані один до одного, назовні або в один бік.
• Знайдіть розпірні кільця, прокладки та елемент, яким конструкція допускає осьове зміщення кільця.
• Звірте, чи передбачене сприйняття осьового зусилля в обох напрямках.
• Огляньте посадкові поверхні та упорні бурти: забруднення, задирки й нерівності здатні викликати перекіс.
• Перевірте, чи не послабло осьове кріплення, чи цілі розпірні елементи та чи немає витоку або забруднення мастила.

Внутрішнє кільце з роликами та зовнішнє кільце є сполученими деталями одного підшипника. Не комбінуйте їх довільно. Якщо застосовано готову підібрану пару з проміжними кільцями, установлюйте її як комплект: не міняйте кільця місцями, товщину розпірних елементів або орієнтацію без конструкторської документації.

Регулювання та межі самостійних дій

Осьовий зазор або попередній натяг задають переміщенням одного з кілець, прокладками, розпірними кільцями чи регулювальним елементом — залежно від конструкції. Універсального значення зазору, натягу, моменту затягування або кількості прокладок не існує. Їх беруть лише з документації конкретного вузла.

Під час передбаченого регулювання вал кілька разів провертають в обидва боки, щоб ролики правильно сіли на напрямні борти. Осьове переміщення контролюють індикатором або методом, указаним виробником. Монтажне зусилля прикладають тільки до кільця, що напресовується; передавати його ударами через ролики та доріжки кочення неприпустимо.

Надмірний натяг підвищує тертя і температуру, погіршує роботу мастила та прискорює пошкодження. Надмірний зазор може спричинити перекіс роликів, ударні навантаження та несприятливу роботу сепаратора.

Коли потрібен фахівець

Підвищений шум, вібрація чи температура не доводять помилку орієнтації: причинами можуть бути мастило, перекіс, зношені посадки, перевантаження або ущільнення. Після зупинки та знеструмлення оцініть стан вузла за його процедурою. За синього чи темного забарвлення від перегріву, тріщин, пошкодження роликів або доріжок, зносу бортів, значного забруднення мастила чи слідів провертання кільця не коригуйте натяг самостійно.

Самостійно допустимі огляд, звірення орієнтації зі схемою, перевірка кріплення та вимірювання за методикою виробника. Зміну схеми, шліфування буртів, підбір прокладок «на відчуття», зміну натягу без заданого параметра та повторне використання пошкоджених деталей слід передати кваліфікованому фахівцеві.
