Перекіс вала у промисловому приводі: як знайти причину

Перекіс вала у промисловому приводі може проявлятися вібрацією, шумом, нагрівом корпусів, прискореним зношуванням муфти, ущільнень або підшипників. Проте жодна з цих ознак не є специфічною. Подібні симптоми дають дисбаланс, послаблені кріплення, забруднення, дефект підшипника, тертя деталей або помилка мащення.

Щоб не замінювати справні компоненти навмання, діагностику починають не з підшипника, а з поділу проблеми на окремі геометричні задачі: положення валів по обидва боки муфти та положення вала відносно підшипникових опор, посадок і корпусів.

Що вважати перекосом у приводі

У приводах «електродвигун — редуктор», «двигун — насос», вентиляторах, конвеєрах, змішувачах і компресорних агрегатах часто говорять про перекіс як про одну несправність. На практиці це щонайменше дві різні ситуації.

• Неспіввісність валів через муфту — осі валів агрегатів мають кутове або паралельне зміщення.
• Порушення геометрії підшипникового вузла — вал, посадочні місця, корпуси чи опорні поверхні розташовані неправильно відносно одне одного.

Вони можуть бути присутні одночасно, але перевіряють і усувають їх по-різному. Наприклад, точне положення муфти не гарантує справності двох підшипникових корпусів на деформованій рамі.

Звідки береться проблема

Типові першопричини пов’язані не лише з монтажем. Положення агрегату змінюють нерівна чи пошкоджена основа, деформація рами, різна висота опорних поверхонь корпусів, помилки встановлення підкладок, корозія або задирки на базових площинах. Значення мають ослаблені болти, зношені посадочні місця, прогин чи биття вала, а також теплове зміщення під час роботи.

Чому не можна судити лише за температурою і шумом

Нагрів одного корпуса або незвичний звук є приводом для перевірки, але не доказом перекосу. Так само сліди крайового контакту на доріжці кочення після розбирання можуть бути сумісними з перекосом, проте не підтверджують його без оцінки вала, корпуса, посадок, мащення та навантаження.

Самовстановлення не замінює геометрію

Самовстановлювальний підшипник здатний компенсувати обмежене кутове відхилення між валом і корпусом у межах, передбачених конкретним виконанням. Це не виправляє неспіввісність валів через муфту, перекошену основу, значний прогин вала або дефектні посадки. Допустиме відхилення залежить від конструкції, зазору, ущільнення, корпуса, навантаження та умов роботи, тому універсального кута для всіх вузлів немає. Для подальшої технічної перевірки можна звернутися до параметрів самовстановлювальних підшипників відповідної серії.

Безпечний порядок первинної перевірки

Будь-яке обслуговування виконують лише після зупинки агрегату, відключення живлення, блокування повторного пуску та перевірки відсутності обертання. Потрібно також дотримуватися локальної процедури безпечного обслуговування.

1. Зафіксуйте симптоми до втручання: коли виникають шум, вібрація чи нагрів, як вони змінюються після прогріву, зміни навантаження, ремонту або підтягування кріплень.
2. Огляньте раму, основу, лапи агрегату, болти та підкладки. Шукайте тріщини, корозію, сліди зсуву, деформацію, нестійке положення і нерівномірний контакт.
3. Переконайтеся у відсутності очевидних забруднень, задирок і послаблених з’єднань на базових поверхнях.
4. Огляньте муфту та доступні ділянки валів: кріплення, сліди тертя, пошкодження, зміщення напівмуфт.
5. За підозри на радіальне або торцеве биття виміряйте його індикатором за процедурою для конкретного вузла.
6. Лише після цього переходьте до перевірки м’якої лапи та вимірювання співвісності.

Якщо пропустити ці етапи, вимірювальна система може показати суму кількох дефектів, а не фактичне положення валів.

Основа, м’яка лапа і підшипникові опори

М’яка лапа — це нестабільний контакт однієї або кількох опорних лап машини з основою. Якщо затягнути болти за такого стану, рама агрегату може деформуватися, а його положення — змінитися. Тому м’яку лапу усувають до точного центрування.

Метод контролю та критерії оцінки слід брати з процедури підприємства або інструкції до застосованого засобу вимірювання. Після корекції перевірку співвісності виконують повторно: положення машини після усунення м’якої лапи вже не буде попереднім.

Як вимірювати співвісність і коли зупинитися

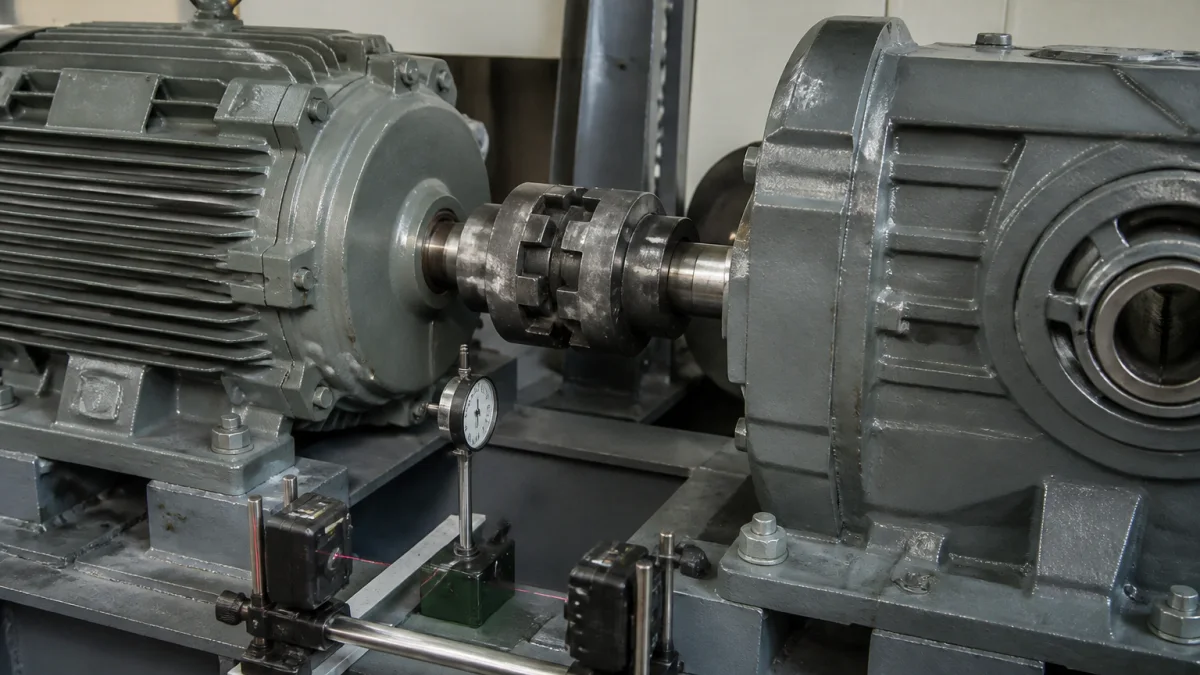

Співвісність валів контролюють лазерними системами центрування або індикаторними методами — залежно від конструкції вузла та доступу. Оцінювати результат потрібно за документацією конкретної машини, муфти та умов її роботи. Не існує одного числового допуску, придатного для всіх приводів: на вимоги впливають конструкція муфти, жорсткість рами, температурні зміщення, відстані між опорами та інші чинники.

Не коригуйте положення агрегату «на око» і не підміняйте центрування заміною підшипника. Новий підшипник у деформованому корпусі або приводі з порушеною співвісністю працюватиме за тих самих несприятливих умов.

Межі самостійних дій

Кваліфікований персонал у межах процедури підприємства може провести безпечний зовнішній огляд, перевірити очевидне послаблення кріплень, стан основи та наявність м’якої лапи. Самостійну діагностику слід припинити, якщо виявлено тріщину основи чи рами, суттєве переміщення агрегату, помітне биття, нестабільні вимірювання, підозру на зігнутий вал, контакт деталей муфти, перегрів, незвичний шум, пошкодження підшипника або потрібне розбирання силового приводу.

Після регулювання повторно перевіряють кріплення і співвісність. Якщо це передбачає регламент, стан агрегату контролюють після пробного запуску. Для машин, положення яких змінюється від нагрівання, цільову холодну геометрію визначає документація конкретного обладнання.
