Підшипник у натяжному вузлі конвеєра: де натяг, а де перекіс вала

Підшипник у натяжному вузлі конвеєра працює не ізольовано: на його стан впливають положення натяжного барабана, хід корпусів у напрямних, натяг стрічки та геометрія рами. Тому різне положення лівої й правої опори не варто автоматично трактувати як звичайне регулювання. У багатьох випадках це вже не зміна натягу, а кутове зміщення вала.

Головне правило просте: натяжний вузол повинен переміщати барабан поздовжньо та симетрично. Так він компенсує подовження стрічки й підтримує натяг, потрібний для роботи без прослизання на кінцевих барабанах. Перекошувати барабан для збільшення натягу не є штатним способом регулювання.

Яку функцію виконують натяжні опори

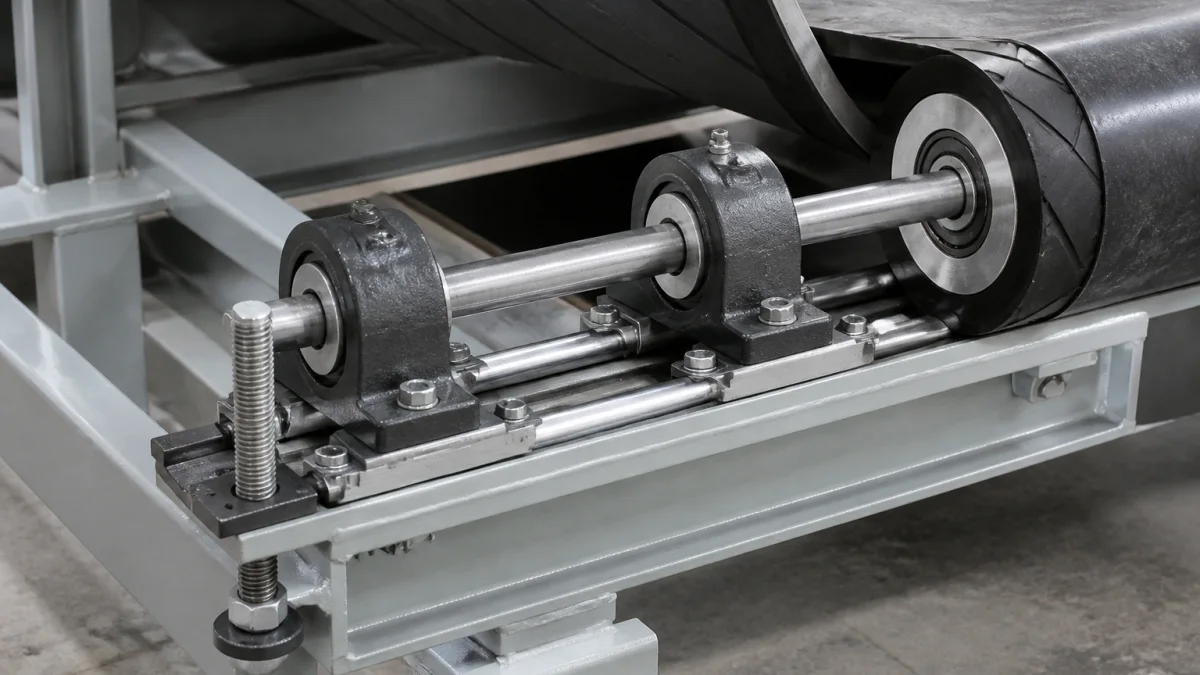

На стрічкових конвеєрах натяжний барабан часто встановлено у двох рухомих корпусах, розташованих на кінцях вала. Корпуси рухаються вздовж напрямної рами: у ручному гвинтовому пристрої їх переміщують регулювальними гвинтами, у гравітаційному — рухомою кареткою або рамою з вантажем.

На відміну від стаціонарних корпусних опор, натяжні конструктивно допускають поздовжній рух. Проте цей рух не скасовує вимог до геометрії: вісь барабана має залишатися перпендикулярною до лінії руху стрічки, а барабани — паралельними між собою відповідно до проєктного положення вузла.

Як приклад конструкцій, що призначені для монтажу на напрямній рамі, можна переглянути натяжні корпуси підшипників відповідної серії. Це приклад для перевірки конкретного виконання за каталогом, а не підтвердження сумісності з певним конвеєром.

Натяг стрічки та перекіс вала: принципова різниця

Регулювання натягу означає, що обидві опори зміщуються на однакову величину в одному напрямку. Вал і барабан при цьому зміщуються вздовж рами, але не змінюють заданого кутового положення.

Коли один корпус пройшов помітно більшу відстань, ніж другий, барабан повертається в плані. Змінюється не лише натяг, а й положення вала. Така ситуація може створювати нерівномірний натяг по ширині стрічки, додатково навантажувати вал, підшипникові опори та з’єднання стрічки.

Недостатній і надмірний натяг — різні несправності. Недостатній натяг може проявлятися прослизанням у передбачених умовах роботи. Надмірний натяг збільшує навантаження на привод, вал, опори та стрічку. Потрібний режим визначають вимоги виробника конвеєра й стрічки, а не загальне правило.

Безпечний порядок перевірки натяжного вузла

Будь-який огляд, очищення або регулювання виконують тільки після повної зупинки та знеструмлення обладнання. Необхідно діяти за процедурою підприємства: заблокувати джерела енергії, усунути або надійно зафіксувати накопичену енергію, зокрема можливий рух натяжного вантажу, і перевірити відсутність енергії. Лише після цього можна відкривати огородження.

1. Зафіксуйте фактичне положення

Виміряйте та запишіть відстань від кожного корпуса до однакових базових точок рами. Це дає змогу відокремити симетричне переміщення від нерівного. Також зафіксуйте видимі дефекти, стан кріплень і результат контрольного огляду після втручання.

2. Огляньте напрямні, корпуси та барабан

• Перевірте, чи немає налипання матеріалу, заклинювання, перекосу або надмірного бокового люфту в напрямних.
• Огляньте кріплення корпусів, упори й елементи регулювання на предмет послаблення.
• Переконайтеся у відсутності видимих дефектів вала, барабана, ущільнень і мастильних вузлів.
• Зверніть увагу на сліди зміщення корпуса, витік або забруднення мастила.
• Оцініть, чи не відрізняється положення барабана відносно рами.

Локальне підвищення температури корпуса, шум і вібрація є приводом для перевірки, але самі по собі не визначають причину. Вони можуть бути пов’язані з надмірним натягом, перекосом, забрудненням, помилкою монтажу, проблемою мастила, дефектом підшипника або вала.

Що допускається робити самостійно

Якщо інструкція конкретного вузла це передбачає, після безпечної зупинки можна очистити доступні напрямні від забруднень, візуально перевірити кріплення та зафіксувати симетрію положення корпусів. Регулювати натяг допустимо лише в межах, установлених документацією машини, і тільки одночасним або однаковим переміщенням двох сторін.

Після корекції варто переконатися, що каретка або корпуси рухаються без заїдань, а барабан не втрачає заданого положення протягом робочого ходу натяжного пристрою.

Коли регулювання слід зупинити

Не намагайтеся компенсувати помітну різницю положень додатковим підтягуванням одного корпуса. Однобічна дія може замаскувати проблему та посилити перекіс. Не слід без інструкції розбирати підшипниковий вузол, змінювати схему осьової фіксації вала, підбирати мастило навмання, випрямляти вал або збільшувати натяг понад режим машини.

Залучення кваліфікованого спеціаліста потрібне, якщо є тріщини рами чи корпуса, видиме биття або деформація вала, повторюваний перекіс після симетричного регулювання, заклинювання каретки, сильний нагрів, виражений шум чи вібрація, пошкоджені ущільнення, забруднення підшипника або невідомі параметри натягу.

Практичний чекліст перед запуском

• Обладнання зупинене, знеструмлене та захищене від повторного пуску.
• Положення обох корпусів виміряне від однакових базових точок.
• Напрямні очищені в доступній частині та не мають очевидних перешкод для ходу.
• Кріплення, упори й регулювальні елементи оглянуті.
• Немає видимих пошкоджень вала, барабана, корпусів та ущільнень.
• Будь-яка корекція виконана симетрично й у межах інструкції вузла.
• Початкове та кінцеве положення, а також виявлені дефекти задокументовані.

Якщо симетрію не вдається підтвердити або барабан змінює кутове положення, завдання вже виходить за межі звичайного натягування стрічки. Спочатку потрібно перевірити геометрію напрямних, посадочних поверхонь, вала та барабана, а не продовжувати регулювання.
