Підшипник у парній опорі редуктора: що перевірити перед заміною

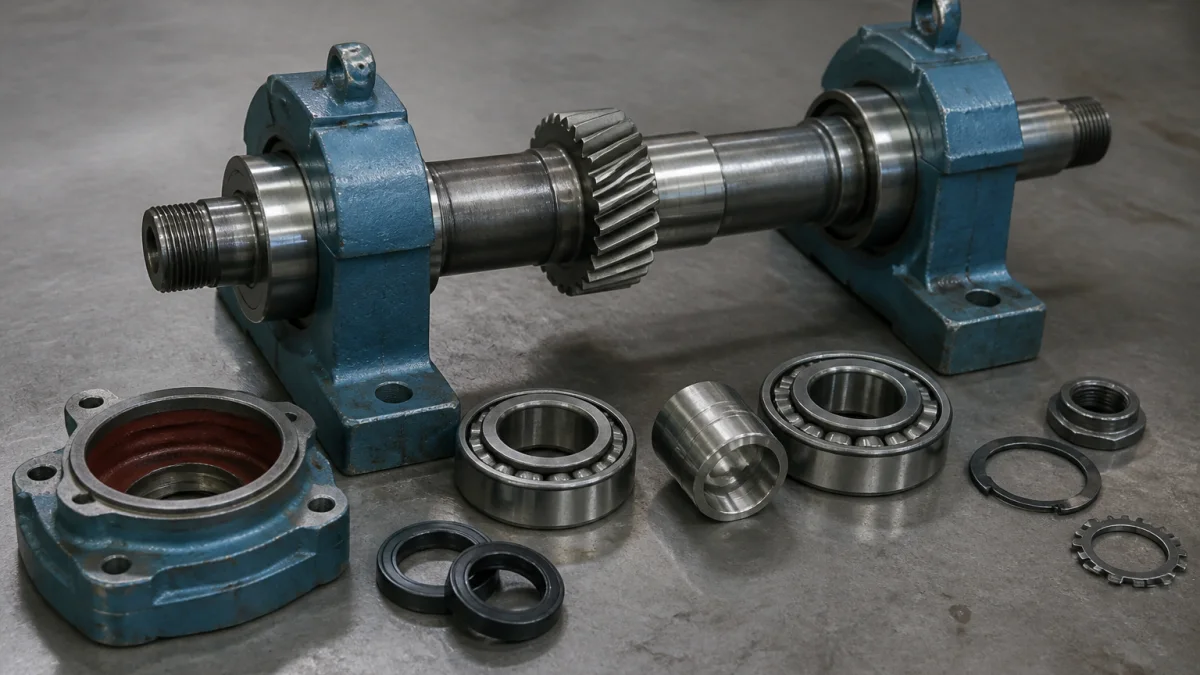

Підшипник у парній опорі редуктора не варто розглядати як ізольовану деталь. У двоопорному валу обидві опори зазвичай одночасно сприймають радіальне навантаження та задають положення вала. Водночас схема їхньої роботи може суттєво відрізнятися: фіксована й плаваюча опори, регульована пара або інше компонування, передбачене конструкцією.

Тому однаковий напис на демонтованому підшипнику ще не підтверджує, що його можна встановити окремо, переставити на іншу сторону вала чи замінити без перевірки суміжних деталей. Для валів циліндричних, конічних і черв’ячних передач, а також для вхідних, вихідних і проміжних валів промислових приводів фактичне компонування визначають креслення та документація конкретного редуктора.

Чому дві опори працюють як система

Поширена, але не універсальна схема — «фіксована–плаваюча». Фіксована опора утримує вал в осьовому напрямку в обидва боки. Плаваюча забезпечує радіальну підтримку та має компенсувати осьове зміщення вала, що виникає через теплове розширення або особливості складання.

За такої схеми осьову силу, незалежно від її напряму, має сприймати фіксована опора. Плаваючу опору не можна автоматично вважати придатною для значного осьового навантаження. Її функцію іноді реалізують осьовим переміщенням усередині відповідної конструкції підшипника, а іноді — переміщенням одного кільця по посадковому місцю. У другому випадку вирішальними є посадка, передбачений хід і захист кільця від провертання.

Коли правило «фіксована–плаваюча» не застосовують

Регульовані пари, зокрема схеми з двома однорядними радіально-упорними або конічними роликовими підшипниками, мають іншу логіку. Осьове положення вала, внутрішній зазор або попередній натяг у них залежать від комплектності пари, дистанційних елементів і заданого способу регулювання. Зовнішня подібність двох підшипників не означає, що їх можна замінювати по одному або міняти місцями.

Іноді фіксовану опору утворює комбінація радіального роликового підшипника з окремим елементом осьової фіксації. Це не дає підстав довільно поєднувати деталі або міняти лише одну з них без перевірки конструкції.

Що зафіксувати до розбирання

Найцінніша інформація часто втрачається після очищення та демонтажу. Перш ніж відкривати корпус, безпечно зупиніть обладнання, відключіть його від живлення та унеможливте повторне ввімкнення. Далі звірте доступну документацію редуктора й очистіть зовнішню поверхню корпусу, щоб бруд не потрапив усередину.

Практичний чекліст перед демонтажем

• Сфотографуйте вузол до зняття кришок і деталей.
• Позначте кришки, прокладки, розпірні кільця, стопорні елементи та їхнє положення.
• Запишіть, з якого боку редуктора розташована кожна опора.
• За кресленням встановіть, чи є опора фіксованою, плаваючою або частиною регульованої пари.
• Зафіксуйте наявність стопорної гайки, кришки, кільця, пакета прокладок і ущільнень.
• Огляньте місця можливих витоків, кришки та ущільнення.
• Оцініть стан мастила: потемніння, видимі частинки, забруднення або нестачу. За потреби відберіть пробу в чисту тару.

Не переносіть спосіб осьової фіксації з однієї сторони вала на іншу лише через схожий вигляд деталей. Без документації неможливо достовірно визначити, яка опора є фіксованою, де передбачено компенсацію осьового зміщення та чи потрібне регулювання.

Огляд деталей і посадкових поверхонь

Після демонтажу, якщо причина відмови ще не встановлена, не очищайте підшипник одразу. Залишки мастила, корозія, відбитки, задири та характер зносу можуть бути важливими для діагностики. Позначте місце встановлення та орієнтацію кожної деталі.

Перевіряйте чистоту, геометрію, корозію, бурти та фаски посадкових поверхонь вала й корпуса. Новий виріб не виправляє овальну, зношену або пошкоджену посадку. Якщо на стороні, яка мала компенсувати осьове зміщення, демонтаж потребує аномально великого зусилля, це може вказувати на порушення плаваючої функції, але висновок можливий лише після оцінки всієї схеми.

Як підтвердити потрібне виконання

Позначення на демонтованій деталі корисне як початкова інформація, але воно може бути неповним, неправильно прочитаним або залишеним після попереднього ремонту. Воно підтверджує геометрію та конструктивне виконання лише за каталогом відповідного виробника, а не сумісність із конкретним редуктором.

Перед заміною звіряють креслення, посадкові розміри, ширину вузла, положення буртів, розпірних кілець, кришок і каналів мащення. Для прикладу конструкцію роликового виробу можна перевірити на сторінці серії циліндричних роликових підшипників, але остаточне рішення має спиратися на документацію вузла.

Для парних радіально-упорних або конічних роликових підшипників окремо перевіряють комплектне постачання, спільне маркування, порядок розташування та спосіб регулювання. Випадкові одиничні підшипники не слід змішувати замість заводської пари без прямого підтвердження допустимості.

Монтаж і межі самостійних дій

Під час монтажу метод та інструмент добирають за посадкою і документацією вузла. Якщо кільце монтують із натягом, зусилля прикладають саме до цього кільця. Передавати його через тіла кочення не можна; прямі удари по підшипнику або кільцю неприйнятні. Не застосовуйте неконтрольоване нагрівання. Значення моментів затягування, режимів нагрівання, осьового ходу, зазору чи попереднього натягу беруть тільки з інструкції конкретного редуктора або точного виконання підшипника.

До пуску перевіряють повноту кріпильних, дистанційних, стопорних та ущільнювальних деталей, подачу передбаченого мастила і вільність обертання. Контрольний запуск виконують лише за процедурою виробника обладнання.

Самостійно доречно документувати стан, звіряти склад вузла, очищати доступні поверхні та виконувати заміну лише за однозначною документацією. Звернення до сервісного фахівця необхідне за відсутності креслення, невідомій схемі опор, регульованій парі, пошкоджених посадках, слідах провертання, потребі відновлювати вал або корпус чи встановлювати зазор або попередній натяг.
