Підшипники 32006 AX і 32009 AX: як підібрати низькопрофільний конічний підшипник

Позначення підшипники 32006 AX 32009 AX часто шукають для компактних вузлів, де одночасно діють радіальне навантаження й осьова сила. Обидва вироби належать до однорядних конічних роликових підшипників: ролики розміщені під кутом, тому вузол може сприймати комбіноване навантаження. Водночас один такий підшипник сприймає осьове навантаження тільки в одному напрямку.

Визначення «низькопрофільний» не є стандартизованою властивістю всієї серії 320xx. У технічному підборі коректніше оперувати фактичною монтажною шириною конкретного типорозміру, посадковими діаметрами та обмеженнями креслення вузла.

Що означає серія 320xx і чому важливий повний код

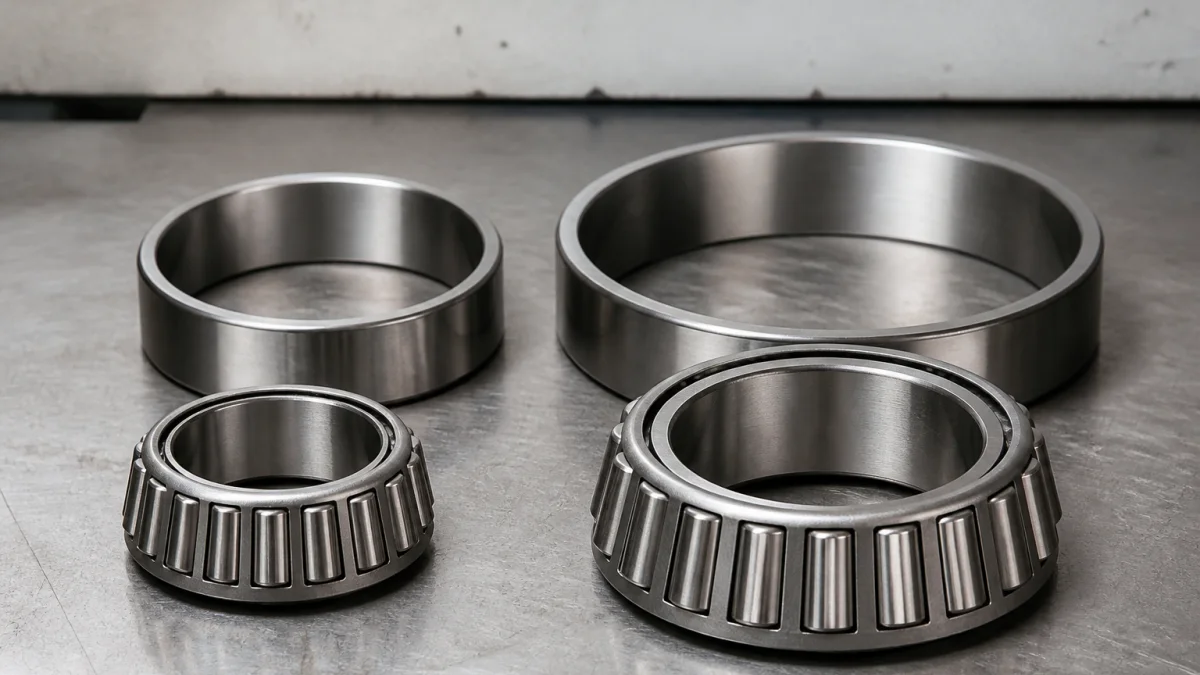

Однорядний конічний підшипник є розбірним. Внутрішнє кільце, ролики та сепаратор утворюють один вузол, а зовнішнє кільце монтують окремо. Це полегшує встановлення, але висуває вимоги до чистоти посадок, правильного положення кілець і подальшого регулювання.

Базове маркування 32006 або 32009 ще не підтверджує повну взаємозамінність. Для заміни необхідно зіставити повне позначення, кресленикові розміри, радіуси спряжень, схему розташування та вимоги вузла до осьового зазору або попереднього натягу.

Суфікс AX: не інтерпретуйте його автоматично

Суфікс AX не варто вважати єдиним міжнародно уніфікованим описом конструкції. У каталогах різних виробників трапляються близькі, але не тотожні позначення A, X, XA, XF та інші. Тому перед замовленням звіряйте, що AX означає саме в документації обраного бренду, а також перевіряйте всі додаткові суфікси на старому підшипнику й у картці товару.

Розміри: що перевірити до замовлення

Перші три параметри — діаметр вала d, діаметр отвору корпусу D та загальна ширина T. Проте для конічного підшипника цього недостатньо: важливі також ширини кілець і допустимі радіуси заокруглення.

Якщо для вузла потрібен типорозмір 30×55×17 мм, перегляньте підшипник 32006 AX, але остаточне рішення приймайте після звіряння маркування та посадкової геометрії. Для 32009 AX особливо важливо отримати підтверджене каталожне креслення конкретної пропозиції.

Коли потрібна пара підшипників

Один однорядний конічний підшипник утримує осьову силу лише в один бік. Якщо напрямок осьової сили може змінюватися або вал необхідно зафіксувати в обох напрямках, застосовують пару, встановлену назустріч, або спеціально підібраний парний комплект.

Окремі вироби та підібрана пара — не те саме

Не слід вважати, що два окремо придбані підшипники автоматично мають заданий виробником зазор або натяг. У парних комплектах із дистанційними кільцями потрібний параметр може бути сформований виробником. Якщо ж монтують два окремі підшипники, робоче положення задають під час складання.

Схему розташування обирають за конструкцією вузла та напрямками осьових сил. Зміна кілець, дистанційних деталей або способу осьової фіксації означає, що налаштування необхідно перевірити заново: попереднє положення гайки не є готовим регулюванням для нового комплекту.

Як регулювати осьовий зазор або натяг

Робоче положення пари задають осьовим зміщенням одного кільця відносно іншого. Конструкція може передбачати регулювальну гайку, прокладки або дистанційні втулки. Регулювання виконують малими кроками й обов’язково з провертанням: так ролики займають коректне положення, коли їхні великі торці контактують із напрямним бортом.

1. Переконайтеся в чистоті посадок і правильній осьовій фіксації кілець.
2. Збирайте вузол відповідно до його конструкторської схеми, поступово змінюючи положення регулювального елемента.
3. Під час кожного кроку обертайте вал або відповідне кільце.
4. Для схеми із зазором встановіть індикатор переміщення, послідовно змістіть вал в обох осьових напрямках і зчитайте сумарне переміщення.
5. Для схеми з натягом використовуйте лише момент затягування або кут довороту, задані документацією конкретного вузла.

Регулювати «на відчуття» не можна. Цільове значення залежить від посадок, температурного режиму, мастила, навантаження та конструкції вузла.

Типові помилки та контроль після складання

Надмірний попередній натяг збільшує тертя й температуру. Це здатне погіршити стан мастила та пошкодити великі торці роликів. Надмірний осьовий зазор, навпаки, пов’язаний із перекосом роликів, несприятливою кінематикою сепаратора й передчасним пошкодженням.

Після монтажу перевіряють плавність обертання та відсутність аномального зростання опору під час регулювання. Різкий приріст моменту тертя може вказувати на перехід до натягу, але не замінює встановлену процедуру. Під час сервісу контролюють мастило, чистоту посадкових поверхонь, фіксацію кілець і відповідність фактичного зазору або натягу вимогам вузла.

Для підбору до конкретного механізму важливіші за назву «низькопрофільний» точні розміри, геометрія спряжень і правильне регулювання. Якщо потрібен 32009 AX, перегляньте відповідну картку товару та обов’язково підтвердьте виконання AX за документацією бренду.
