Підшипники 51116, 51201 і 51205: вибір і монтаж упорного вузла

Упорні підшипники 51116, 51201 і 51205 належать до однорядних кулькових конструкцій для сприйняття осьового навантаження в одному напрямку. Зовні вони можуть здаватися простими, але коректний вибір не зводиться до збігу номера на старій деталі. Потрібно перевірити схему сил, посадкові розміри, опорні поверхні, напрямок навантаження та спосіб фіксації вала.

Важливе обмеження: такий підшипник не призначений для радіального навантаження. Якщо у вузлі є радіальна сила, її має сприймати інша опора. За дії осьових сил у двох напрямках потрібна інша схема — наприклад, двонапрямний упорний підшипник або пара підшипників, підібрана під конкретну конструкцію.

Що являє собою однорядний упорний підшипник

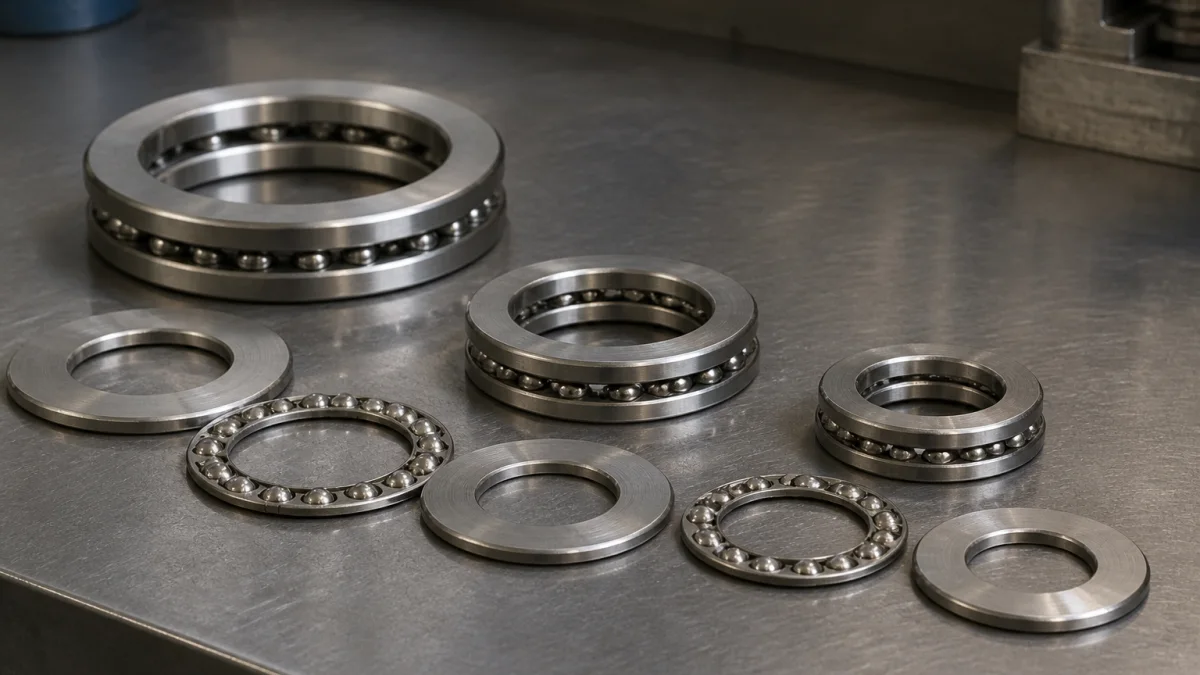

Вузол складається з трьох окремих частин: шайби вала, шайби корпусу та сепаратора з кульками. Конструкція розбірна, тому під час монтажу легко переплутати деталі або розвернути їх неправильно.

• Шайба вала встановлюється на вал і має бути надійно зафіксована в осьовому напрямку.
• Шайба корпусу спирається на нерухому поверхню корпусу або іншу нерухому опору.
• Сепаратор із кульками розміщується між шайбами.

Робочі доріжки обох шайб завжди мають бути повернуті всередину — до кульок і сепаратора. Плоскі опорні поверхні шайб мають контактувати з відповідними торцями вала та корпусу.

Розміри 51116, 51201 і 51205: що перевірити до замовлення

Починати слід зі схеми вузла, а не з позначення. Після підтвердження одностороннього осьового навантаження звіряють внутрішній діаметр d, зовнішній діаметр D і висоту H. Навіть близькі за назвою позиції не є взаємозамінними.

Для вибору також перевіряють простір під бурти та фаски, конструкцію опори під шайбу корпусу й осьову фіксацію шайби вала. Геометрію буртів і допустимий радіус переходу потрібно звіряти з кресленням конкретного виробника: бурт не може заходити на доріжку кочення або заважати фасці.

Наприклад, підшипник 51201 має підтверджені габарити 12 × 28 × 11 мм. Розмір 12 × 32 × 15 мм не відповідає стандартному 51201: у такій ситуації потрібно повторно перевірити маркування та креслення деталі.

Посадки, опорні торці та можливий перекіс

Для упорного підшипника з плоскими шайбами критичні жорсткість і геометрія опор. Торці мають бути рівними, чистими, достатньо широкими та перпендикулярними осі. Шайбу не можна ставити на похилу, пошкоджену чи надто вузьку поверхню.

Чому не можна ігнорувати перекіс

Перекіс між валом і корпусом створює нерівномірний контакт у підшипнику. Не варто автоматично вважати, що стандартна конструкція компенсує таку похибку. Якщо самоустановлення потрібне за умовами вузла, окремо перевіряють, чи передбачено виконання зі сферичною шайбою корпусу та установчим кільцем.

Повне маркування важливіше за базовий номер

Базове позначення не підтверджує тотожність сепаратора, класу точності, внутрішнього зазору або спеціального виконання. Перед замовленням варто зафіксувати повне маркування, суфікси, габарити та креслення посадочного вузла. Номінальні вантажопідйомності, граничні частоти, маса й рекомендовані посадки можуть відрізнятися залежно від виробника та виконання.

Правильна послідовність монтажу

До складання очищають вал, корпус, бурти, різьби, гайки, дистанційні кільця та робочу зону. Задирки видаляють. Новий підшипник не варто розкривати завчасно, якщо це підвищує ризик потрапляння пилу або вологи.

1. Переконайтеся, що опорні торці не мають перекосу, пошкоджень і забруднень.
2. Встановіть шайбу корпусу на нерухому опору.
3. Розмістіть сепаратор із кульками.
4. Встановіть шайбу вала та елемент її осьової фіксації.
5. Перевірте, що доріжки кочення спрямовані до кульок.

Узагальнена послідовність така: опора корпуса — шайба корпусу — сепаратор із кульками — шайба вала — елемент осьової фіксації. Якщо посадка потребує зусилля, його прикладають лише до тієї шайби, яку садять. Не можна передавати монтажне зусилля через кульки та доріжки або бити по сепаратору.

Для вузла з валом 25 мм може бути доречним упорний підшипник 51205, але тільки після перевірки всієї схеми: його розмір 25 × 47 × 15 мм сам по собі не підтверджує сумісності.

Мастило, чистота та контроль після запуску

Марку мастила, його в’язкість, кількість і інтервал повторного змащування не можна визначити лише за номером підшипника. Враховують частоту обертання, температуру, навантаження, ущільнення, дію води й пилу, а також можливість подачі або заміни мастила. Використовують чисте мастило та не заповнюють порожнину надмірно без розрахунку вузла.

Тверді частинки можуть залишати вм’ятини на кульках і доріжках, підвищувати шум, вібрацію та температуру. Волога погіршує властивості мастила і сприяє корозійному пошкодженню поверхонь кочення.

Ознаки, які потребують перевірки

• стале або різке підвищення температури;
• шум чи вібрація після запуску;
• нерівномірні сліди контакту під час розбирання;
• вм’ятини, абразивне зношування, задирання або сліди провертання шайби.

Ці симптоми не доводять одну конкретну причину. Вони можливі за неправильного навантаження, помилки орієнтації, перекосу, забруднення, проблем із мастилом, ослабленої фіксації або пошкодження суміжних деталей. Для висновку потрібен огляд посадок, шайб, кульок, мастила та ущільнень.

Короткий чекліст перед запуском

• Осьова сила діє в одному напрямку, а радіальне навантаження сприймає інша опора.
• Звірено d, D, H, фаски, бурти та висоту вузла.
• Шайба вала стоїть на валу, шайба корпусу — на нерухомій опорі.
• Доріжки обох шайб повернуті до кульок.
• Опорні торці чисті, рівні та перпендикулярні осі.
• Мастило й ущільнення відповідають фактичним умовам роботи.
