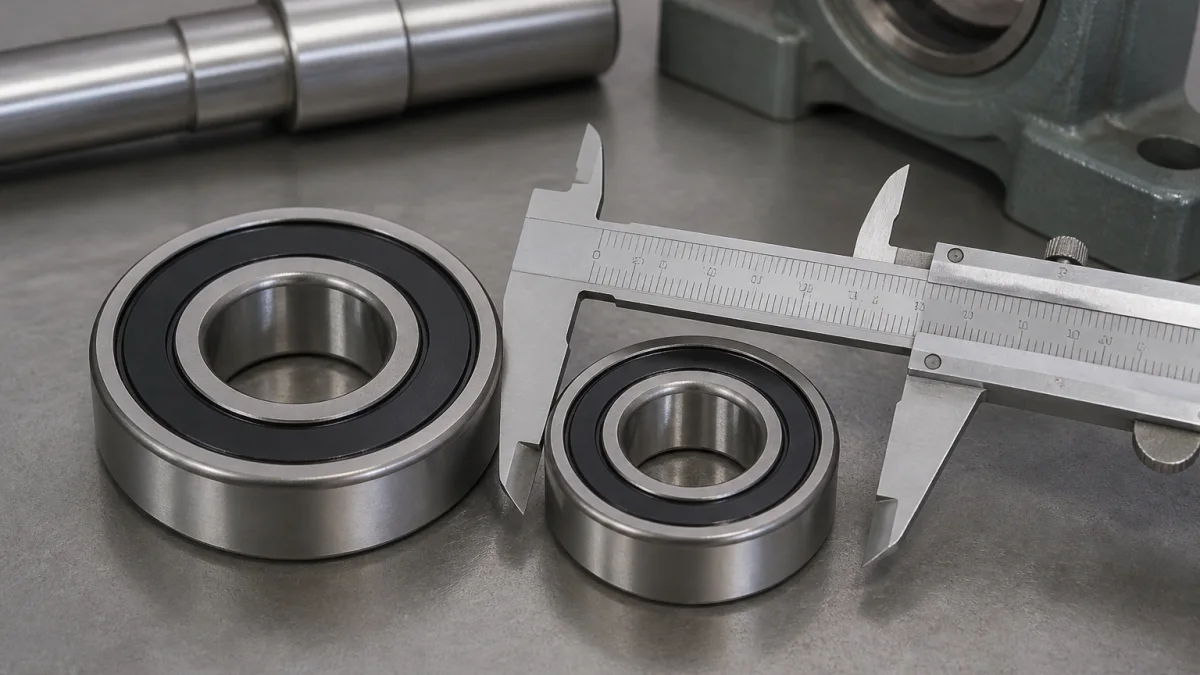

Підшипники 6204 і 6205 2RS: як перевірити розміри та уникнути помилки під час заміни

Позначення 6204 2RS та 6205 2RS часто трапляються у вузлах із радіальними кульковими підшипниками. Зовнішня схожість і близькі номери не означають взаємозамінність: ці деталі відрізняються отвором, зовнішнім діаметром і шириною. Помилка на етапі вибору може завершитися неможливістю монтажу, неправильною посадкою або повторним ремонтом.

Надійна заміна починається не з пошуку «схожого» номера, а з перевірки повного маркування, фактичних розмірів старої деталі та стану вала й корпусу.

6204 2RS і 6205 2RS: головна різниця в розмірах

Обидва типорозміри належать до однорядних радіальних кулькових підшипників із глибокою канавкою. Така конструкція сприймає радіальне навантаження та осьове навантаження в обох напрямках. Водночас допустимість конкретного режиму роботи визначають за каталогом виробника й повним позначенням виробу.

У 6205 отвір і зовнішній діаметр більші на 5 мм, а ширина — на 1 мм. Отже, 6204 не можна замінити на 6205 без зміни вала, корпусу або обох посадочних місць. Коди отвору 04 і 05 у поширеній метричній системі відповідають 20 і 25 мм, але сам код не скасовує фактичних вимірювань.

Для звіряння картки товару можна використати підшипник 6204 2RS або підшипник 6205 2RS, але остаточне рішення приймайте за повним маркуванням і параметрами вузла.

Чекліст ідентифікації перед заміною

Базовий номер — лише частина ідентифікації. Суфікси після нього можуть задавати ущільнення, внутрішній зазор, канавку під стопорне кільце чи спеціальне виконання. За номерами 6204 або 6205 неможливо визначити, наприклад, матеріал сепаратора, мастило, точність або спеціальні властивості.

Що зафіксувати зі старої деталі

1. Зчитайте повне маркування з підшипника та документації вузла.
2. Окремо запишіть базовий номер: 6204 або 6205.
3. Занотуйте всі суфікси після номера, а також наявність канавки чи стопорного кільця.
4. Перевірте, чи закритий підшипник з одного або з двох боків, і чи має значення напрямок встановлення.
5. Виміряйте d, D і B штангенциркулем або точнішим інструментом.

Для 6204 очікувані 20×47×14 мм, для 6205 — 25×52×15 мм. Відмінність хоча б одного основного розміру означає, що деталь потребує додаткової ідентифікації.

Що означає 2RS і як оглянути ущільнення

Позначення 2RS зазвичай означає ущільнення з обох боків. Проте воно не повністю уніфіковане між брендами: профіль кромок, контактність, кількість мастила та допустимі режими можуть відрізнятися. В окремих системах застосовують, зокрема, 2RS1, 2RSH або LLU. У SKF 2RS1 і 2RSH означають контактні ущільнення з двох боків, тоді як 2Z — металеві захисні шайби. Це не тотожні варіанти закриття.

Огляд без зайвого втручання

• Переконайтеся, що обидва еластомерні ущільнювачі не мають надривів, вм'ятин і не випали з канавок.
• Шукайте сліди тертя ущільнення об нерухомі елементи.
• Не піддягуйте ущільнення без потреби: це здатне порушити герметичність.
• Не замінюйте 2RS на 2Z без перевірки умов забруднення та змащування.

Прес-маслянка на вузлі не доводить, що мастило повинно проходити крізь закритий підшипник: канали можуть бути призначені для інших елементів або залишитися від іншого виконання вузла.

Вимірювання посадок і правильний монтаж

Очистіть шийку вала та отвір корпусу від старого мастила, корозії, фарби, задирок і продуктів зношення. Вимірюйте їх окремо від демонтованої деталі. Щоб виявити овальність або конусність, робіть виміри в кількох кутових та осьових положеннях.

Огляньте буртики, торці й фаски. Вони не повинні заважати кільцю сісти до упору або впиратися в ущільнення. Сліди проковзування кільця, вироблення, корозія чи задири вказують, що придатність посадки слід оцінити до встановлення нового виробу.

За посадки з натягом зусилля передають тільки через кільце, яке монтується з натягом: на валу — через внутрішнє, у корпусі — через зовнішнє. Передача зусилля через тіла кочення пошкоджує доріжки. Якщо натяг є одночасно на валу й у корпусі, потрібне оснащення з опорою на обидва кільця та контрольований пресовий монтаж.

Чому новий підшипник може швидко зашуміти

Шум, перегрів або туге обертання одразу після заміни часто пов'язані з перекосом, забрудненням, помилкою передачі монтажного зусилля чи невідповідною посадкою. Серед інших поширених груп причин — недостатнє або надмірне змащування, втрата мастила через несправне ущільнення, волога, вібрація, дефекти суміжних деталей і проходження електричного струму через підшипник.

Пил, абразив і вода забруднюють мастило; ознаками можуть бути іржа, потемніння мастила та тверді частинки. Електричний струм здатен залишати на доріжках хвилясті або кратероподібні сліди. У кожному випадку недостатньо просто повторно замінити деталь: оглядають також вал, корпус, ущільнення, мастило та умови роботи.

Після монтажу перевірте плавність обертання без робочого навантаження, осьову фіксацію та відсутність контакту деталей вузла з ущільненнями. Під час пробного запуску контролюйте шум, температуру, вібрацію, витік і забруднення мастила.
