Підшипники 626 і 629: як вибрати між 2RS та ZZ у компактному вузлі

Запит «підшипник 626 629 2RS ZZ» часто виникає під час ремонту невеликого механізму, де бракує місця, а помилка з розміром або ущільненням швидко призводить до складного монтажу чи передчасного забруднення вузла. Головне правило: номери 626 і 629 визначають не варіант захисту, а різні габаритні типорозміри. Виконання 2RS або ZZ обирають лише після підтвердження геометрії та оцінки робочого середовища.

626 і 629: спочатку перевірте розміри

Обидва вироби належать до однорядних радіальних кулькових підшипників. Для такого типу характерне сприйняття радіального навантаження та осьового навантаження в обох напрямках. Але допустимість конкретного режиму не можна визначати лише за номером: її перевіряють за каталогом виробника для повного позначення виробу.

Позначення	d × D × B, мм	Що це означає для вузла
626	6 × 19 × 6	Вал 6 мм, отвір корпусу 19 мм, доступна ширина 6 мм
629	9 × 26 × 8	Вал 9 мм, отвір корпусу 26 мм, доступна ширина 8 мм

Отже, 626 і 629 не є взаємозамінними. У 629 більші внутрішній і зовнішній діаметри, а також ширина. Неможливо коректно замінити один номер іншим тільки тому, що потрібне «краще ущільнення» або підшипник виглядає схожим.

Що виміряти до замовлення

• діаметр вала та діаметр отвору в корпусі;
• доступну осьову ширину;
• радіуси галтелей біля посадочних поверхонь;
• спосіб осьової фіксації кілець;
• стан посадкових місць: корозію, задирки, зношення та сліди провертання.

Якщо креслення відсутнє, фактичні розміри важливіші за припущення, зроблені за старим маркуванням. Для вузла з параметрами 6 × 19 × 6 мм можна розглянути підшипник 626 2RS. Для габариту 9 × 26 × 8 мм потрібна серія 629.

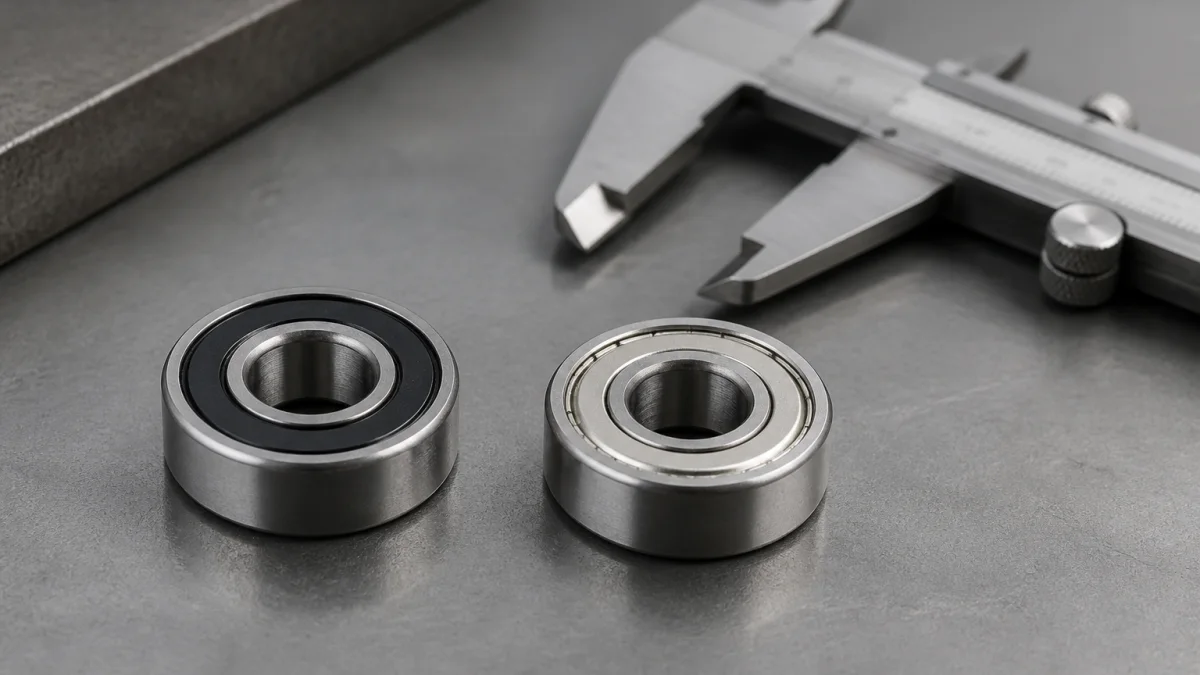

2RS і ZZ: різниця в захисті та моменті тертя

ZZ зазвичай означає два металеві щитки, по одному з кожного боку. Вони є безконтактними або практично безконтактними. Позначення 2RS зазвичай вказує на два еластомерні ущільнення; у поширеній конструкції вони контактні. Водночас форма кромки, матеріал і фактичний ступінь контакту залежать від виробника.

Загальна логіка вибору проста: металеві щитки мають нижчий момент тертя, тоді як контактні ущільнення краще стримують пил, бризки та витікання мастила. Це не означає, що один варіант безумовно кращий за інший: вирішальними є реальні шляхи потрапляння бруду та вологи у вузол.

Коли доречний кожен варіант

• ZZ варто розглядати для чистішого й сухого середовища, коли важливі нижчий момент тертя та висока частота обертання, а конструкція корпусу вже обмежує доступ забруднень.
• 2RS є обґрунтованим базовим вибором за наявності пилу, волокон, абразивних частинок, конденсату або випадкових бризок. Слід врахувати вищий момент тертя порівняно зі щитками.

Для 629 доступні обидва варіанти в межах наведеного асортименту: 629 2RS та 629 ZZ. Перед остаточним вибором перевіряйте повне маркування та документацію конкретного бренду: суфікси 2RS, 2RS1, LLU, DDU, ZZ або 2Z не є повністю уніфікованими між виробниками.

Забруднене середовище: ущільнення не замінює захист вузла

У компактному вузлі часто недооцінюють не сам пил, а його маршрут. Бризки можуть заходити через щілину в корпусі, абразив — накопичуватися біля торця, а конденсат — утворюватися в закритій порожнині. Тому заміна ZZ на 2RS без усунення зовнішнього джерела забруднення не завжди дає очікуваний результат.

За прямого миття, інтенсивного абразивного пилу або агресивного середовища одного рішення «626/629 2RS» може бути недостатньо. Окремо оцінюють потребу в зовнішньому ущільненні, лабіринті, кожусі, відбивачі, спеціальному мастилі або іншому матеріалі підшипника. Вбудоване ущільнення не призначене для компенсації постійного прямого струменя чи грубого абразиву.

Посадки та монтаж: як не пошкодити підшипник

Посадку не можна призначити лише за номером 626 або 629. Враховують, яке кільце має циркуляційне навантаження, величину й характер навантаження, температуру, матеріали вала та корпусу, а також точність вузла. За циркуляційного навантаження кільцю зазвичай потрібна посадка з натягом, щоб запобігти його повзанню на посадочній поверхні.

Базові правила встановлення

1. Перевірте маркування, цілісність щитків або ущільнень, чистоту посадок і відсутність задирок.
2. Якщо з натягом монтується внутрішнє кільце на вал, прикладайте зусилля оправки до внутрішнього кільця.
3. Якщо з натягом встановлюється зовнішнє кільце в корпус, опора має діяти на зовнішнє кільце.
4. За натягу на обох кільцях застосовуйте спосіб, що одночасно підтримує обидва кільця.
5. Після монтажу перевірте рівномірність обертання, відсутність перекосу, осьового затиснення, зачіпання ущільнення та надійність фіксації.

Передавати монтажне зусилля через кульки й доріжки кочення не можна: це здатне пошкодити поверхні кочення. Не промивайте закритий підшипник із заводським мастилом без підтвердженої інструкції виробника. Для 2RS не варто без потреби підважувати ущільнення, а для ZZ — деформувати щитки під час очищення чи встановлення.

Ознаки помилки після заміни

Шум, шорстке обертання, локальні заїдання або нерівномірний хід після монтажу можуть вказувати на перекіс, надмірний натяг, пошкодження під час запресовування чи потрапляння бруду. Перегрів потребує комплексної перевірки посадки, співвісності, осьового підтискання, фактичної частоти обертання, стану ущільнень і сумісності мастила; пояснювати його лише виконанням 2RS некоректно.

Іржа, емульсія або потемніння мастила, абразивні частинки біля вузла свідчать про потребу перевірити захист конструкції. Провертання кільця на валу чи в корпусі може означати недостатню посадку для фактичних умов і призводити до зношення посадкового місця.

Короткий алгоритм вибору

1. Підтвердьте 626 або 629 за розмірами d × D × B.
2. Оцініть пил, вологу, бризки та напрямок надходження забруднення.
3. Для чистішого сухого середовища розгляньте ZZ; для забрудненого — 2RS.
4. Звірте каталог конкретного виробника: вантажопідйомність, обмежувальну частоту, зазор, мастило й температурні обмеження.
5. Перевірте посадки, осьову фіксацію та технологію монтажу.

Такий порядок допомагає не підміняти інженерний вибір однією лише розшифровкою суфікса. Спершу — сумісність із вузлом, потім — захист, а далі — параметри конкретного виконання.
