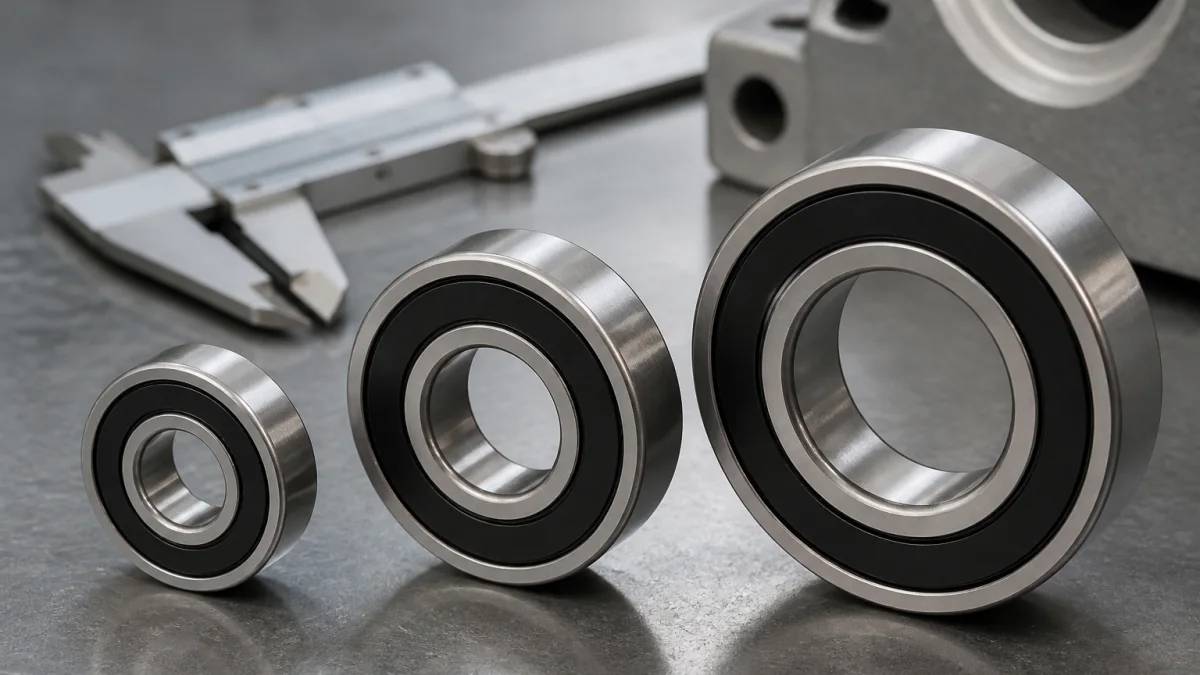

Серія 6300: підшипники 6300, 6301 і 6302 2RS для промислових опор

Підшипники 6300, 6301 і 6302 2RS — однорядні радіальні кулькові підшипники з глибокими канавками серії 63. Їх застосовують у промислових вузлах із переважно радіальним навантаженням, де також можуть виникати осьові сили в обох напрямках. Проте номер підшипника або суфікс 2RS самі по собі не підтверджують придатність до конкретної машини: для цього оцінюють геометрію, навантаження, частоту обертання, температуру, ресурс, жорсткість і схему фіксації кілець.

Головна помилка під час заміни — вважати ці три позиції близькими аналогами. Вони належать до однієї серії, але мають різні посадкові діаметри, зовнішні діаметри та ширину. Починати підбір слід із повного маркування старого виробу або креслення опори.

Розміри 6300, 6301 і 6302: спочатку геометрія

Позначення d × D × B означає відповідно діаметр отвору, зовнішній діаметр і ширину підшипника. Якщо вал, корпус або доступна осьова ширина не відповідають цим значенням, заміна на інший номер серії 63 не буде коректною.

*Наведені межі потрібно звіряти з каталогом обраного виробника та конкретного виконання.

Практично це означає: 6300 2RS розглядають для вузла з валом 10 мм, посадкою корпусу 35 мм і шириною 11 мм. Для 6301 потрібна геометрія 12 × 37 × 12 мм, для 6302 2RS — 15 × 42 × 13 мм. Це правило геометричного добору, а не висновок про вантажність механізму.

Буртики та галтелі: деталь, яка визначає правильну опору

Кільця мають спиратися на рівні упорні поверхні без перекосу. Радіус галтелі на валу або в корпусі не повинен перевищувати допустимий радіус фаски підшипника. Якщо галтель завелика, кільце впирається в неї замість буртика, не сідає повністю та працює з перекосом. Також перевіряють діаметри буртиків: надто малий буртик недостатньо підтримує кільце, а надто великий може зачепити фаску.

Що означає 2RS і чого цей суфікс не гарантує

У загальному вживанні 2RS означає ущільнення з обох боків. Таке виконання допомагає утримувати заводське мастило та створює базовий бар’єр для пилу або бризок. Ущільнення корисні для багатьох закритих вузлів, але підшипник не перетворюється на готову корпусну опору: потрібні вал, посадкове місце в корпусі, осьова фіксація кілець, буртики чи інші упорні елементи, а за потреби — зовнішній захист.

Точна конструкція ущільнення залежить від бренду й повного позначення. Лише за написом 2RS не можна встановити матеріал ущільнення, контактність кромок, мастило, температурний діапазон, граничну частоту обертання, внутрішній зазор або можливість дозмащування. Контактні ущільнення зазвичай створюють більший опір обертанню, ніж безконтактні рішення або металеві захисні шайби.

Коли 2RS недостатньо

За абразивного пилу, води, миття, агресивних рідин або струменя під тиском оцінюють герметичність усього вузла. Сам факт двостороннього ущільнення не підтверджує захист від конкретного середовища. Якщо корпус передбачає регулярне подавання мастила, треба окремо перевірити сумісність мастил, шлях виходу надлишку та доцільність встановлення вже ущільненого підшипника.

Посадки: не існує одного допуску для всіх опор

Поле допуску вала та корпусу визначають за робочою схемою: яке кільце обертається відносно напряму навантаження, якими є величина й характер навантаження, матеріал і товщина корпусу, температура та вимога до осьового переміщення. Універсальний «правильний» допуск без цих даних назвати не можна.

Посадка з натягом зменшує внутрішній радіальний зазор. Тому клас зазору та фактичні посадки розглядають разом, особливо за натягу на валу, нагрівання внутрішнього кільця або помітної різниці температур між валом і корпусом. Окремо контролюють площинність упорних поверхонь і спосіб осьової фіксації.

• виміряйте посадкові діаметри вала й корпусу, а не орієнтуйтеся лише на номінал;
• перевірте відсутність задирок, корозії, забруднень і слідів провертання кільця;
• звірте радіуси галтелей та діаметри буртиків із даними конкретного виробу;
• до монтажу визначте, яке кільце матиме натяг і як буде зафіксовано друге.

Монтаж 6300–6302 2RS без пошкодження доріжок кочення

Перед установленням очищають вал, корпус і упорні поверхні. Тверді частинки, залишки попереднього руйнування або задирки здатні спричинити вм’ятини на доріжках, шум, вібрацію та підвищення температури вже після запуску.

За натягу на валу осьове зусилля передають тільки на внутрішнє кільце; за натягу в корпусі — тільки на зовнішнє. Якщо натяг мають обидва кільця, потрібен спосіб, що не передає монтажне зусилля через кульки. Не можна бити безпосередньо по кільцю чи ущільненню: для малих підшипників застосовують оправку або інструмент, який спирається на торець потрібного кільця.

Після монтажу перевіряють прилягання кілець до буртиків без перекосу. Якщо підшипник уже має двосторонні ущільнення, не слід автоматично додавати мастило: надлишок може підвищувати робочу температуру, а рішення залежить від конструкції та документації виробника.

Шум, нагрівання і передчасна заміна: що перевіряти

Шум, вібрація або зростання температури є приводом для діагностики, але не дають готової відповіді про причину. Точкові вм’ятини можуть бути наслідком твердих частинок у мастилі або монтажу через тіла кочення. Потемніння мастила, абразивний знос та пошкодження ущільнень вимагають перевірки чистоти вузла, зовнішніх ущільнень, джерела пилу чи рідини та відповідності мастила умовам.

Якщо внутрішнє кільце провертається на валу, недостатньо просто встановити новий підшипник. Потрібно виміряти вал і оцінити сліди фретинг-корозії: причиною може бути зношена, пошкоджена або невідповідна посадка. Під час заміни обов’язково очищають корпус від продуктів попереднього руйнування. Для резервного нерухомого обладнання з зовнішньою вібрацією також враховують ризик помилкового бринелювання; профілактикою можуть бути віброізоляція або регламентне провертання вала, якщо це допустимо для машини.

Отже, підшипники 6300, 6301 і 6302 2RS обирають не за принципом «більший номер — краща заміна». Надійність опори визначає поєднання правильної геометрії, виконання ущільнень, розрахованих посадок, чистого монтажу та контролю всього вузла.
