Шарнірні головки SA 14T/K і SA 18T/K: права різьба, монтаж та перевірка люфту

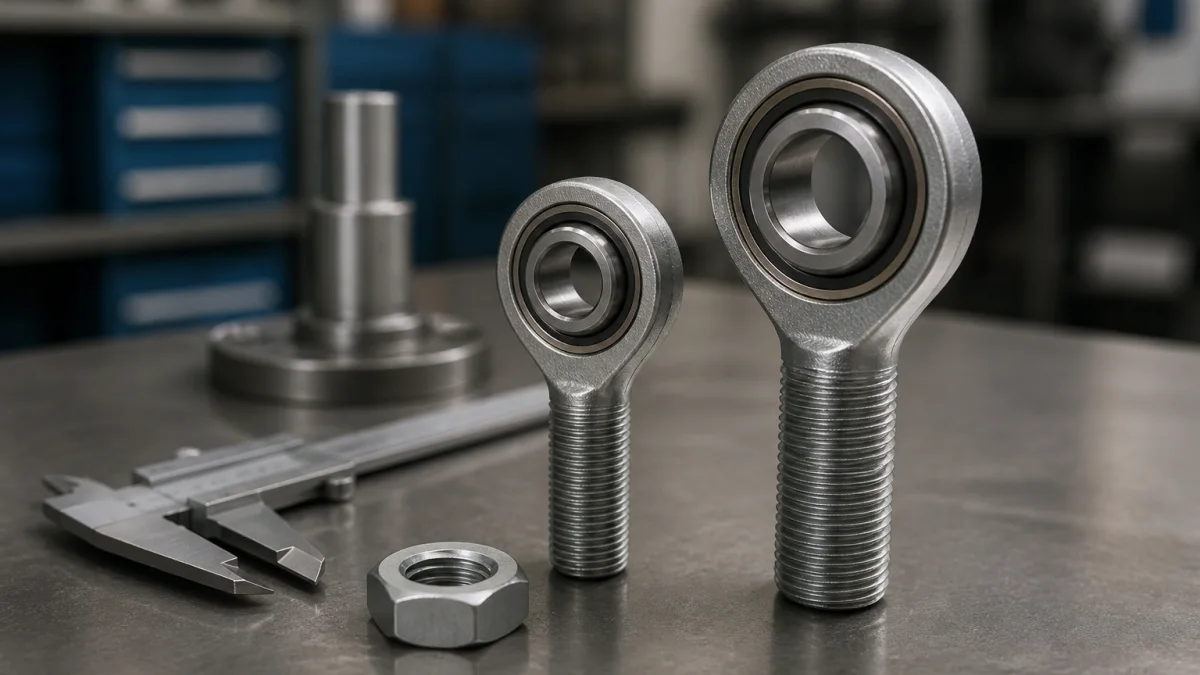

Шарнірні головки SA 14T/K і SA 18T/K застосовують у регульованих тягах та важільних механізмах, де потрібно передати зусилля через палець або болт і водночас допустити кутове зміщення. Конструктивно це корпус із інтегрованим хвостовиком із зовнішньою метричною різьбою та сферична пара ковзання. Головку вкручують у тягу або іншу деталь із відповідною внутрішньою різьбою.

Правильний вибір не зводиться до діаметра отвору кульового кільця. Для безпечного складання необхідно одночасно звірити отвір під палець, тип і крок різьби, доступну довжину вкручування, габарити та робочий кут вузла.

Ключові параметри SA 14T/K і SA 18T/K

Для базового позначення SA використовується права різьба. Це означає, що головку загвинчують у звичайному напрямку за годинниковою стрілкою. Однак права різьба сама по собі не забезпечує можливості регулювати довжину всієї тяги обертанням без від'єднання її кінців. Для такого рішення в конструкції зазвичай передбачають пару з правою та лівою різьбою.

Для підбору можна звірити параметри SA 14T/K або SA 18T/K з кресленням вузла. Збіг лише позначення «SA 14» або «SA 18» не підтверджує взаємозамінність: критичними залишаються крок різьби та фактичні габарити конкретного виконання.

Самовстановлення: що компенсує сферична пара

Кут самовстановлення 15° характеризує здатність сферичної пари компенсувати кутове неспіввісся між деталями механізму. Це корисно під час коливального руху тяги, коли положення осей змінюється в процесі роботи.

Самовстановлення не призначене для виправлення помилок геометрії всієї конструкції. У нейтральному положенні механізму кульова пара не повинна бути примусово утримувана біля межі свого ходу. Якщо шарнір постійно працює з граничним відхиленням, слід перевірити кінематику та розташування точок кріплення.

Монтаж зовнішньої правої різьби

Підготовка з'єднання

Монтуйте головку тільки в чисту, неушкоджену внутрішню різьбу відповідного розміру. Бруд, абразивні частинки, корозія або задирки можуть завадити нормальному вкручуванню та спотворити регулювання. Для SA 14T/K необхідна сумісність із M14×2, для SA 18T/K — із M18×1,5. Крок 1,5 мм у другого типорозміру потрібно перевіряти окремо: різьба M18 іншого кроку не є сумісною.

Регулювання та контргайка

1. Вкрутіть хвостовик без перекосу та встановіть потрібне положення головки.
2. Не виходьте за допустиму довжину зачеплення, визначену конструкторською документацією вузла.
3. Встановіть палець або болт, підібраний за діаметром і конструкцією з'єднання.
4. За ризику вібраційного самовідгвинчування зафіксуйте налаштування контргайкою.

Контргайка повинна відповідати фактичній різьбі: M14×2 для SA 14T/K або M18×1,5 для SA 18T/K. Під час її затягування не використовуйте корпус головки чи кульову пару як опору для створення моменту. Значення моменту затягування контргайки, пальця або болта визначають за документацією конструкції та виробника кріплення; за позначенням головки їх встановити не можна.

Як перевірити люфт без хибного висновку

Огляд проводять на зупиненому та розвантаженому механізмі. Спочатку очистіть вузол і огляньте корпус, хвостовик, різьбу, контргайку, палець або болт та зону сферичної пари.

Кутове переміщення кульового кільця в межах його конструктивного ходу є нормальним. Для діагностики важливе інше: відчутне радіальне хитання кільця відносно корпусу, стукіт під час зміни напряму навантаження або погіршення точності механізму.

1. Спершу виключіть люфт у пальці, болті та отворі кронштейна.
2. Перевірте, чи не послабло різьбове з'єднання хвостовика та контргайка.
3. Лише після цього оцінюйте переміщення в самій шарнірній головці.
4. За можливості порівняйте її з новим виробом того самого виконання.

Порівняння допомагає побачити збільшення люфту, але не замінює граничного критерію виробника або конструктора машини. Числовий бракувальний допуск для цих типорозмірів без документації встановлювати некоректно.

Забруднення, заїдання та підстави для додаткової перевірки

Відкриту сферичну пару варто захищати від прямого потрапляння пилу, абразиву, бруду та води — кожухом, пильником або правильним розташуванням вузла. Захисний елемент не повинен обмежувати хід самовстановлення. Наявність штатного ущільнення, пильника чи мастильниці саме в конкретній головці потрібно підтверджувати її кресленням або паспортом.

Підставами для додаткової перевірки є тріщини й деформація корпуса або хвостовика, пошкоджена різьба, відсутня чи ослаблена контргайка, заїдання сферичної пари, корозія в рухомому контакті, потрапляння абразиву або люфт, що вже впливає на роботу механізму. Не слід автоматично додавати мастило: порядок обслуговування визначає паспорт придбаного виробу.
