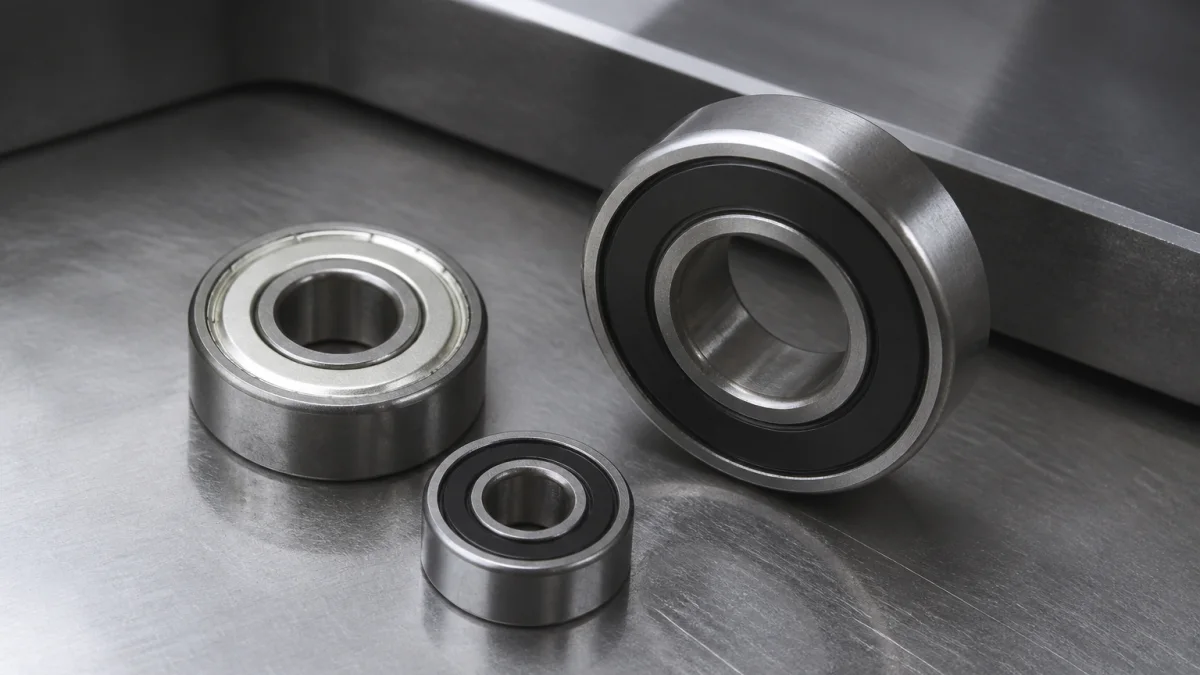

Тонкостінні підшипники 61800, 619/7 і 61901: переваги та обмеження компактних серій

Запит на тонкостінні підшипники 61800 619 зазвичай пов’язаний не з потребою отримати більшу вантажопідйомність, а з жорсткими обмеженнями монтажного простору. У цій темі термін «тонкостінний» доречно розуміти як компактний однорядний радіальний кульковий підшипник серій 618 і 619 з малим поперечним перерізом. Не слід автоматично ототожнювати такі вироби зі спеціалізованими thin-section bearing серіями, які можуть мати іншу конструкцію та систему позначень.

Малий переріз висуває вищі вимоги не лише до вибору підшипника, а й до вала, корпусу, плечиків і способу монтажу. Розглянемо, що саме потрібно перевірити для 61800, 619/7 та 61901.

Габарити компактних серій і практичний сенс вибору

Усі три позиції є однорядними радіальними кульковими підшипниками. Їхнє базове призначення — сприйняття радіального навантаження. Можливість роботи з конкретним осьовим навантаженням визначають за даними виробника та розрахунком вузла, а не тільки за номером.

Наприклад, підшипник 61800-2RS варто оцінювати насамперед за його повним позначенням і параметрами конкретного виконання. Компактність не дає підстав переносити на серії 618 або 619 умови роботи більш масивного підшипника з подібним діаметром отвору.

Малий переріз: головна перевага і головне обмеження

Де компактна геометрія корисна

Невеликий зовнішній діаметр і мала ширина потрібні у вузлах, де простір обмежений за радіусом або вздовж осі. Для 619/7 це особливо актуально: його габарит становить лише 7×17×5 мм. Підшипник 61901 із розмірами 12×24×6 мм дає змогу зберегти компактність за більшого діаметра вала.

Чому не можна ігнорувати жорсткість спряжених деталей

Тонкий або деформівний корпус, порожнистий вал, овальність посадки, перекіс плечика чи недостатня товщина опорної деталі здатні погіршити роботу кілець. Для тонкостінних корпусів, порожнистих валів і алюмінієвих корпусів достатня силова посадка інколи потребує щільнішого натягу, ніж у жорсткому сталевому або чавунному корпусі.

Водночас посадку не можна призначати за номером підшипника. Потрібно врахувати матеріал і товщину вала та корпусу, схему навантаження, температуру, обертання кілець відносно навантаження, вимоги до внутрішнього зазору й точності.

Відкрите виконання, шайби та ущільнення

Базовий номер не описує повністю захист, мастило або робочі межі. Починати вибір потрібно з повного позначення.

• Відкрите виконання доречно розглядати, коли вузол має власний захист від забруднення та передбачає систему змащування або контроль мастила.
• 2Z зазвичай означає захисні шайби з обох боків. Такий варіант оцінюють, коли потрібно утримувати заводське мастило та обмежити потрапляння частинок без контактного ущільнення.
• 2RS або 2RSR зазвичай означає контактні ущільнення з обох боків. Вони можуть бути доцільними за наявності забруднення або потреби краще утримувати мастило.

Точне значення суфікса, матеріал ущільнення, тип контакту, мастило, температурні межі, допустима швидкість і момент тертя потрібно підтверджувати за каталогом конкретного виробника. Підшипники, закриті з обох боків шайбами або ущільненнями, постачаються попередньо змащеними, але склад і обсяг мастила не визначаються лише базовим номером.

Для компактного вузла можна окремо розглянути 619/7-2RS або 61901-ZZ, але не прирівнювати їхні властивості: спосіб закриття є лише однією з характеристик виконання.

Посадки та монтаж: що перевірити до встановлення

Малі габарити не скасовують базових правил монтажу — навпаки, роблять їх критичними. До замовлення та складання перевіряють:

• розміри d, D і B, а також радіуси фасок вала й корпусу;
• спосіб осьової фіксації та відповідність плечиків торцям кілець;
• яке кільце обертається відносно навантаження;
• забруднення, температуру, вимоги до зазору й точності;
• жорсткість корпуса та вала, зокрема ризик деформації посадки.

Плечики мають спиратися на торці кілець, але не заходити на фаску підшипника. Монтажне зусилля передають тільки через кільце, яке встановлюють із натягом: на вал — через внутрішнє, у корпус — через зовнішнє. Передавати зусилля через кульки не можна. Не слід виправляти невідповідну посадку ударами по кільцю або надмірним натягом.

Контроль стану та межі «взаємозамінності»

Підвищений шум, нерівномірне обертання, локальне нагрівання, зростання моменту або зміна люфту — привід зупинити вузол і перевірити не лише підшипник, а й мастило, вирівнювання та посадочні місця. Поліровані чи потемнілі ділянки, сліди провертання кільця, овальність або ослаблення посадки можуть вказувати на недостатню фіксацію чи деформацію спряженої деталі.

Після заміни шум або нагрівання можуть зберігатися через перекіс, деформацію корпусу, надмірне осьове підтискання чи зовнішнє забруднення. За помітного перекосу вала не варто вважати, що однорядний радіальний кульковий підшипник компенсує значну неспіввісність.

Називати 61800, 619/7 і 61901 взаємозамінними некоректно: їхні посадкові розміри різні. Навіть для одного базового номера збіг d×D×B не підтверджує повної відповідності. Потрібно зіставити виконання й суфікси, внутрішній зазор, клас точності, фаски, тип ущільнення, мастило, допустимі оберти та вимоги конкретного вузла.
