Ударні навантаження у дробарці: огляд підшипникових опор

Дробарка є показовим прикладом важкого приводу: опори її валів можуть одночасно працювати під значним радіальним навантаженням, вібрацією, короткочасними ударними піками та в умовах інтенсивного пилового забруднення. За таких умов важливо не обмежуватися заміною пошкодженого підшипника. Потрібно з’ясувати, чи зберігає весь вузол потрібну геометрію, чи не змістився корпус, чи придатні посадочні поверхні та чи захищене мастило від абразиву.

Цей огляд підшипникових опор дробарки не є рекомендацією конкретного виконання для машини. Компонування щокових, роторних, конусних, гіраційних дробарок і молоткових млинів різниться. Наприклад, у щокових дробарках часто використовують сферичні роликові підшипники, здатні сприймати значні радіальні навантаження та компенсувати певну неспіввісність. У роторних і молоткових машинах вал ротора може мати опори з обох боків у цілісних або рознімних корпусах. Остаточні рішення залежать від креслення вузла та документації виробника машини.

Чому ударне навантаження небезпечне для опори

Удар передається не лише через тіла кочення. Він може послабити кріплення корпусу, викликати мікропереміщення кілець на посадках, деформувати опорну поверхню або погіршити герметичність вузла. Вібрація та пил прискорюють розвиток уже наявного дефекту: мастило забруднюється, геометрія контакту погіршується, а на доріжках кочення можуть з’явитися викришування.

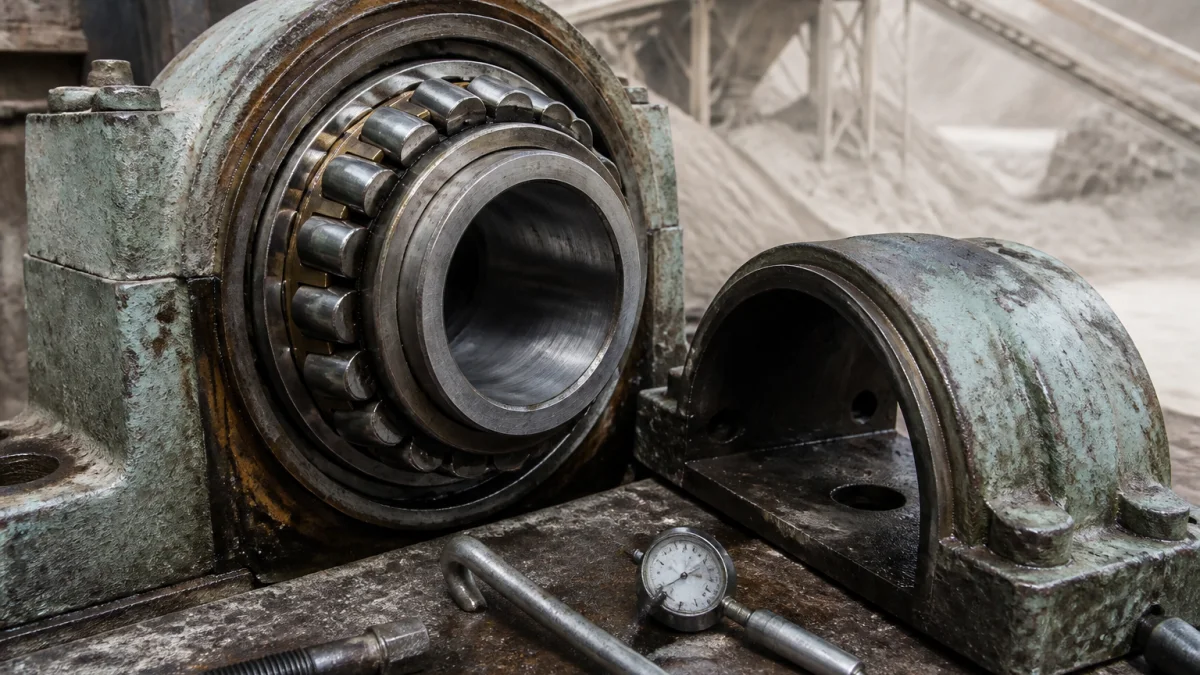

Підшипниковий корпус виконує більше ніж функцію утримання підшипника. Він створює опору, бере участь у системі ущільнення та мащення, а також має зберігати положення підшипника відносно вала й рами. Для важких навантажень, що діють не лише у напрямку опорної поверхні, виробники вказують доцільність цілісних корпусів. Рознімні корпуси, зі свого боку, можуть спрощувати огляд і обслуговування вала без його повного демонтажу. Тип корпусу не можна обирати лише за зовнішньою схожістю.

Які сліди шукати під час огляду

Ознаки удару та помилок монтажу

Локальні вм’ятини на доріжках і роликах, інколи з повторюваним кроком тіл кочення, можуть бути наслідком ударного перевантаження. Подібні пошкодження також виникають, якщо під час монтажу зусилля передавали через ролики або якщо підшипник зазнав удару до встановлення. Додавання мастила не відновлює пошкоджену поверхню: дефект здатний стати осередком подальшого викришування.

Ознаки провертання та забруднення

Блискучі заполіровані ділянки, темний порошок, фретинг-корозія та задири на шийці вала або в отворі корпусу вказують на можливе мікропереміщення кільця. Матово-сіре абразивне зношування, риски й вм’ятини від твердих частинок свідчать про потрапляння забруднення. Зміна кольору поверхонь, задирання або ознаки руйнування мастильної плівки потребують ширшого аналізу: один симптом не дозволяє однозначно встановити причину.

Практичний порядок перевірки після зупинки

Будь-який огляд, підтягування або розбирання виконуйте лише після безпечної зупинки, знеструмлення та блокування повторного пуску обладнання. До демонтажу зафіксуйте шум, температуру за штатним контролем, вібрацію за внутрішньою процедурою, витікання мастила та видимі зміщення. Це допомагає не втратити важливі ознаки.

1. Огляньте кріплення корпусу до рами: ослаблені чи пошкоджені елементи, сліди зсуву, тріщини корпусу або фундаментної плити, деформацію опорної поверхні.
2. Перевірте кришки та зазори: контакту кришки з валом або іншими рухомими деталями бути не повинно.
3. Після розбирання оцініть посадку на валу й у корпусі вимірюванням, а не лише за виглядом старого підшипника.
4. Огляньте ущільнення, канали мащення, внутрішню порожнину корпусу та мастило.
5. Огляньте демонтований підшипник разом зі спряженими поверхнями й зіставте всі результати з документацією конкретного вузла.

Посадки, корпус і монтаж: що не можна ігнорувати

Надто вільна або надто туга посадка може спричинити провертання кільця, надмірну вібрацію та передчасне пошкодження. Під час повторних ремонтів шийка вала зношується, а отвір корпусу може ставати овальним. Тому придатність посадок перевіряють за розміром, формою та станом поверхні під час кожної заміни або ремонту.

Для сферичних роликових підшипників із конічним отвором натяг формують осьовим переміщенням на втулці або конусній шийці. Контролюють його тільки методом, визначеним для точного виконання: за зменшенням внутрішнього зазору, осьовим переміщенням, кутом затягування або спеціальною методикою виробника. Загальні числові значення тут непридатні.

Під час складання спряжені поверхні очищають і оглядають, а монтажне зусилля прикладають до кільця з натягом. Передавати його через ролики не можна. Після складання перевіряють відсутність небажаного контакту деталей, коректність ущільнення та подачі мастила. Відомості про можливі виконання сферичних роликових підшипників можна використати лише як відправну точку для звірки документації вузла: серія сферичних роликових підшипників не підтверджує сумісність із конкретною дробаркою.

Мастило й ущільнення: не маскуйте першопричину

Огляньте цілісність ущільнювальних елементів, лабіринтові ділянки, кришки, канали та сліди витікання. Якщо після повторного мащення в корпус знову надходить абразив, проблему слід шукати в ущільненні, корпусі або суміжних деталях. Не змішуйте мастила без підтвердженої сумісності. Надлишок мастила також здатний підвищувати нагрів через перемішування.

Марку мастила, його кількість, інтервал поповнення, допустимі температурні режими та спосіб подачі визначає інструкція конкретного вузла. Їх не можна переносити з іншої машини, навіть якщо зовні опори подібні.

Межі самостійних дій

Оператор або механік може безпечно зафіксувати симптоми, оглянути кріплення й видимі забруднення після зупинки, а також передати результати для технічної оцінки. Не слід самостійно призначати нову посадку, змінювати тип мастила, відновлювати посадочні поверхні зварюванням, добирати заміну підшипника або розраховувати ресурс без креслення, вимірювань і даних виробника.

Інженера або сервісну службу потрібно залучити за наявності тріщини корпусу чи рами, повторного провертання кільця, овальності або зношення посадочного місця, систематичного перегріву, наростаючої вібрації, повторюваних вм’ятин чи викришування, а також коли причина пошкодження неясна. Самоцентрувальна здатність роликового підшипника не скасовує перевірки рами, фундаменту, посадок і прогину вала.
