Упорні кулькові підшипники 51102, 51105 і 51110: напрям навантаження та монтаж

Упорні підшипники 51102, 51105 і 51110 належать до однорядних кулькових підшипників односторонньої дії. Їхнє завдання — сприймати осьову силу в одному визначеному напрямку та фіксувати вал у цьому ж осьовому напрямку. Це важлива межа застосування: такий підшипник не є універсальною опорою для вала і не замінює радіальний підшипник.

Правильний вибір починається не з самого маркування, а зі схеми вузла: куди діє осьова сила, яка деталь передає її на вал, чим сприйматиметься радіальна складова та як організовано опору в корпусі. Лише після цього перевіряють габарити й параметри конкретного виконання у каталозі виробника.

Яке навантаження сприймають підшипники серії 511

Однорядний упорний кульковий підшипник передає навантаження по осі: вал → шайба вала → кульки із сепаратором → шайба корпуса → опора корпуса. За такої схеми сила має бути спрямована так, щоб елементи комплекту були притиснуті до своїх опорних поверхонь.

Підшипник 51102, 51105 або 51110 сприймає осьове навантаження лише в одному напрямку. Якщо навантаження реверсується, тобто змінює напрямок, один підшипник цієї серії не вирішує задачу: потрібна інша конструктивна схема, підібрана за реальними умовами вузла.

Радіальна сила — не функція підшипника 511

Для однорядних упорних кулькових підшипників радіальне навантаження не допускається. Якщо на вал діє радіальна сила, її повинна приймати окрема опора, розрахована на такий вид навантаження. Невірно розглядати серію 511 як підшипник, що без обмежень одночасно несе і радіальне, і осьове зусилля.

На практиці це означає, що в проєкті потрібно окремо визначити:

• напрямок та величину осьової сили;
• чи є радіальна сила та яким підшипником вона сприйматиметься;
• чи змінюється напрямок осьового навантаження під час роботи;
• яка деталь створює жорстку опору для шайби вала та шайби корпуса.

Будова: як відрізнити шайбу вала від шайби корпуса

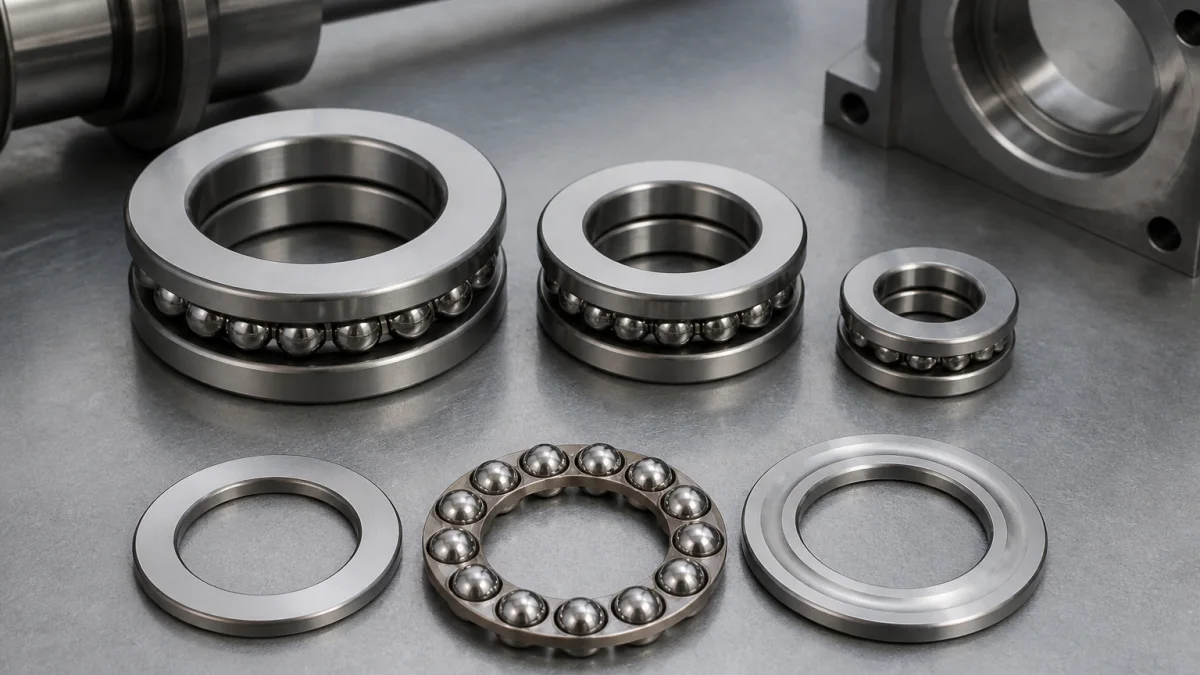

Конструкція розбірна: вона складається із шайби вала, кульок із сепаратором і шайби корпуса. Це дає змогу монтувати та оглядати компоненти окремо, але водночас підвищує ризик помилки під час складання.

Шайба вала має менший шліфований отвір. Саме її встановлюють до уступу вала або іншої жорстко зафіксованої деталі вала. Отвір шайби корпуса більший; ця шайба повинна спиратися на жорстку торцеву поверхню корпуса.

Що означають «туга» і «вільна» шайби

У технічній практиці шайбу вала часто називають тугою, а шайбу корпуса — вільною. Це корисне орієнтування, але не готове призначення посадки. Шліфований отвір шайби вала робить можливою натягову посадку, проте конкретне рішення залежить від розмірів і матеріалу вала, навантаження, температурного режиму, вимог креслення та інструкції виробника.

Не слід довільно міняти шайби місцями, встановлювати шайбу вала в корпус або перевертати комплект. Такі дії можуть порушити центрування та повне прилягання до опорних торців.

51102, 51105 і 51110: що перевірити перед замовленням

Базове позначення вказує на типорозмір, але не скасовує перевірки паспорта конкретного виробу. Вантажопідйомність, допустима частота обертання, конструкція сепаратора, матеріали та спеціальні суфікси можуть відрізнятися між брендами й виконаннями.

Позначення	Підтверджені дані	Практичний висновок
51102	Висота T = 9 мм; базова динамічна осьова вантажопідйомність Ca = 10,5 кН для перевіреного виконання.	Інші параметри уточнюють за документацією обраного виробника.
51105	d = 25 мм, D = 42 мм, T = 11 мм, rs = 0,6 мм; Ca = 18,1 кН, C0a = 35,5 кН для конкретного каталожного виконання.	Перевіряють також галтель і опорні діаметри вузла.
51110	d = 50 мм, D = 70 мм, H = 14 мм; C = 27 кН, C0 = 75 кН, довідкова частота 4 300 об/хв і гранична 6 300 об/хв для конкретного каталожного виконання.	Швидкісні та силові дані не переносять автоматично на інший бренд або версію.

Для 51105 у перевіреному каталозі наведено мінімальний діаметр уступу вала da = 35 мм і максимальний діаметр опори в корпусі Da = 32 мм. Це приклад того, чому перевірка суміжних поверхонь не менш важлива, ніж збіг d, D і T. Переглянути відповідні позиції можна у каталозі: 51102, 51105 та 51110.

Порядок монтажу та контроль опорних поверхонь

До складання підшипник варто діставати з упаковки безпосередньо в чистій сухій зоні. Усі суміжні деталі очищають від абразиву, пилу, залишків старого мастила та сторонніх частинок. На торцях не повинно бути задирок, вм’ятин, корозії або пошкоджень, що заважають повному приляганню шайби.

1. Перевірте схему дії осьової сили: вона має відповідати односторонньому принципу роботи підшипника.
2. Визначте шайбу вала за меншим шліфованим отвором і встановіть її до уступу або зафіксованої деталі вала.
3. Розташуйте вузол кульок із сепаратором між шайбами без забруднення та перекосу.
4. Установіть шайбу корпуса на жорстку чисту опорну поверхню корпуса.
5. Переконайтеся у повному торцевому приляганні, центруванні та відсутності перекосу.

Числові вимоги до посадок, площинності, перпендикулярності та шорсткості не можна призначати загальним правилом. Їх беруть із креслення вузла та каталогу виробника. Для деяких виконань можливі плоскі або сферичні посадочні поверхні; компенсація початкової неспіввісності можлива лише за наявності сумісної конструкції зі сферичною підкладною шайбою.

Що шукати під час огляду вузла

Підвищення температури, зміна шуму чи вібрації, забруднення мастила, вм’ятини та подряпини на доріжках — привід перевірити не тільки сам підшипник, а й увесь вузол. Тверді частинки створюють локальні концентратори напружень, тому видимі вм’ятини не варто ігнорувати.

Сліди контакту також можуть підказати причину проблеми. Нецентроване положення шайби корпуса здатне залишати зміщену відносно осі, але рівномірну за шириною доріжку. Перекіс нерухомої шайби може проявлятися доріжкою зі змінною шириною. У такій ситуації заміна підшипника без перевірки уступу вала, торця корпуса, центрування, задирок і деформації деталей не усуває першопричину.

Отже, упорні підшипники серії 511 працюють надійно за трьох базових умов: сила є осьовою та односторонньою, радіальне навантаження сприймає інша опора, а шайби встановлено на чисті й жорсткі функціональні бази.
