Втулки, заплечики та дистанційні кільця в опорі вала

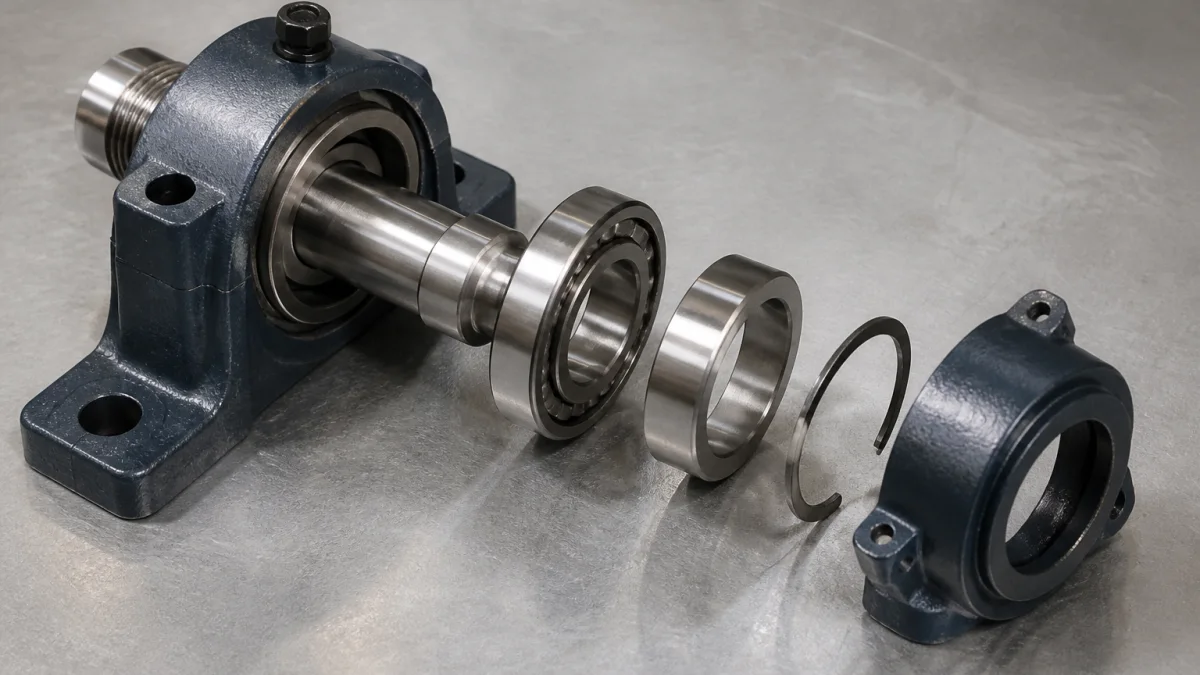

Після складання опори вал інколи зміщується вздовж осі, кільце підшипника не прилягає до упору, а в роботі з’являються шум, нагрівання, вібрація або металевий пил. Причину не можна автоматично шукати лише в підшипнику. На осьове положення всього пакета впливають заплечики вала й корпусу, дистанційні та опорні кільця, кришки, гайки, стопорні елементи, а також фактичний стан посадок.

Дистанційні кільця в опорі вала формують задану геометрію між деталями або передають осьове зусилля. Вони не є універсальним способом «прибрати люфт». Їхню функцію, товщину та місце встановлення визначають кресленням чи специфікацією конкретного вузла. Це актуально для редукторних валів, насосних вузлів, електроприводів, барабанів, шківів та інших механізмів із двома опорами, але не підтверджує сумісність із певною машиною.

Як формується геометрія опори вала

Заплечик — це базова упорна поверхня на валу або в корпусі. Він задає осьове положення кільця підшипника та допомагає забезпечити його правильне вирівнювання. Торцева площина заплечика має бути перпендикулярною осі підшипника, достатньо широкою для опори кільця та жорсткою, щоб не зміщуватися під осьовим навантаженням.

Дистанційне кільце може стояти між торцем кільця підшипника й заплечиком або між кільцями двох підшипників. У першому випадку воно може передавати упорне зусилля до базової поверхні, у другому — витримувати потрібну відстань у пакеті. У парних схемах окремі дистанційні елементи здатні брати участь у встановленні осьового зазору або попереднього натягу. Тому навіть невелика зміна їхньої геометрії може змінити налаштування вузла.

Фіксувальна та плаваюча опори

У типовій схемі одна опора фіксує вал в осьовому напрямку, а інша має допускати осьове зміщення для компенсації теплового подовження. У фіксувальній опорі кільця мають бути зафіксовані відповідно до конструкції. У плаваючій — не можна випадково створити затиск додатковим кільцем, кришкою або надмірним затягуванням гайки.

Якщо плаваючу опору затиснути з обох боків, температурне подовження вала здатне створити небажане осьове навантаження. Якщо ж фіксувальна опора не має надійного упору, можливе осьове зміщення самого вала та суміжних деталей.

Галтель не повинна підпирати кільце

Перехід від посадкової поверхні до заплечика не повинен контактувати з фаскою кільця підшипника. Радіус галтелі спряженої деталі має бути меншим за допустиму фаску конкретного підшипника. Потрібні граничні монтажні розміри беруть із каталогу точного виконання, а не переносять із виробу з подібними основними габаритами. Для подальшої звірки можна переглянути монтажні розміри серії, але остаточне рішення має відповідати документації конкретного вузла.

Дистанційне кільце і закріплювальна втулка — не одне й те саме

Ці деталі можуть зовні нагадувати одна одну, але виконують різні задачі. Дистанційне кільце переважно задає осьову відстань або передає осьове зусилля між деталями пакета. Закріплювальна втулка застосовується для монтажу підшипника з конічним отвором на циліндричний вал.

Отже, не варто замінювати одну деталь іншою за схожістю форми або намагатися використати дистанційне кільце для корекції посадки. Також не кожне кільце в опорі є регулювальним: іноді воно лише витримує відстань, замінює заплечик або входить до підібраного комплекту. Його призначення можна підтвердити лише за документацією вузла.

Порядок первинної перевірки після зупинки

Будь-яке обслуговування починайте тільки після безпечної зупинки та знеструмлення обладнання. До розбирання зафіксуйте положення деталей фотографією або схемою та звірте фактичний склад пакета з кресленням чи специфікацією.

1. Визначте, яка опора є фіксувальною, а яка плаваючою.
2. Перевірте порядок розташування підшипників, дистанційних елементів, кришок, гайок, стопорних та опорних кілець.
3. Очистьте доступні торці й посадкові поверхні та огляньте їх при достатньому освітленні.
4. Переконайтеся, що торець кільця має суцільний контакт із призначеною упорною поверхнею, а не з галтеллю.
5. Огляньте дистанційне кільце на перекіс, нерівномірне прилягання, кільцеві сліди тертя, задири, локальні вм’ятини та потемніння.
6. Перевірте повноту елементів осьової фіксації. За значних осьових сил одного стопорного кільця в окремих конструкціях може бути недостатньо: між ним і кільцем підшипника може передбачатися опорне кільце.

Металевий пил, фретинг-корозія, сліди мікропереміщень, нагрівання, вібрація або повторне послаблення фіксації — привід діагностувати весь вузол. Самі по собі ці ознаки не встановлюють першопричину: потрібно оцінити посадку, навантаження, схему опори та стан фіксувальних деталей.

Розміри для звірки з кресленням

Вимірюйте лише доступні розміри придатним повіреним інструментом і записуйте не тільки результат, а й місце вимірювання. Значення слід порівнювати з кресленням вузла та монтажними даними точного підшипника.

Чекліст перед складанням і межі самостійних дій

• Обладнання зупинене та знеструмлене.
• Є креслення або специфікація, визначені фіксувальна й плаваюча опори.
• Порядок деталей відповідає документації.
• Заплечики, торці та посадки чисті, без задирок і забоїн.
• Кільце підшипника не контактує з галтеллю.
• Товщину проставки та відстань між упорами перевірено.
• Елементи осьової фіксації встановлено повністю та у правильному положенні.
• Монтажне зусилля прикладається до того кільця, яке садять із натягом, а не передається через тіла кочення.

Самостійно допустимо задокументувати розташування деталей, очистити доступні поверхні, виконати візуальний огляд, звірити складання з документацією та виміряти доступні лінійні розміри. Не слід шліфувати заплечики, підкладати довільні шайби, змінювати товщину дистанційного кільця, переставляти його на інший бік або коригувати натяг гайкою без процедури виробника вузла. Такі дії можуть порушити зазор, попередній натяг, співвісність чи можливість температурного переміщення.

Вузол потрібно передати фахівцю за наявності тріщини, видимої деформації, слідів перегріву, пошкоджених посадок, повторного осьового зсуву, нестабільного шуму чи вібрації. Те саме стосується незрозумілої схеми з двома підшипниками або ситуації, коли немає креслення та даних точного виконання підшипника.

Висновок

Заплечик створює базовий упор, дистанційний елемент формує осьову геометрію або передає зусилля, а кришка, гайка та кільця утримують пакет у передбаченому положенні. Надійність опори визначає не одна деталь, а правильна робота всієї схеми. Якщо виявлено неповне прилягання, сліди тертя чи осьове зміщення, починайте з креслення, перевірки функцій опор і контролю монтажних розмірів, а не з довільної заміни проставок.
