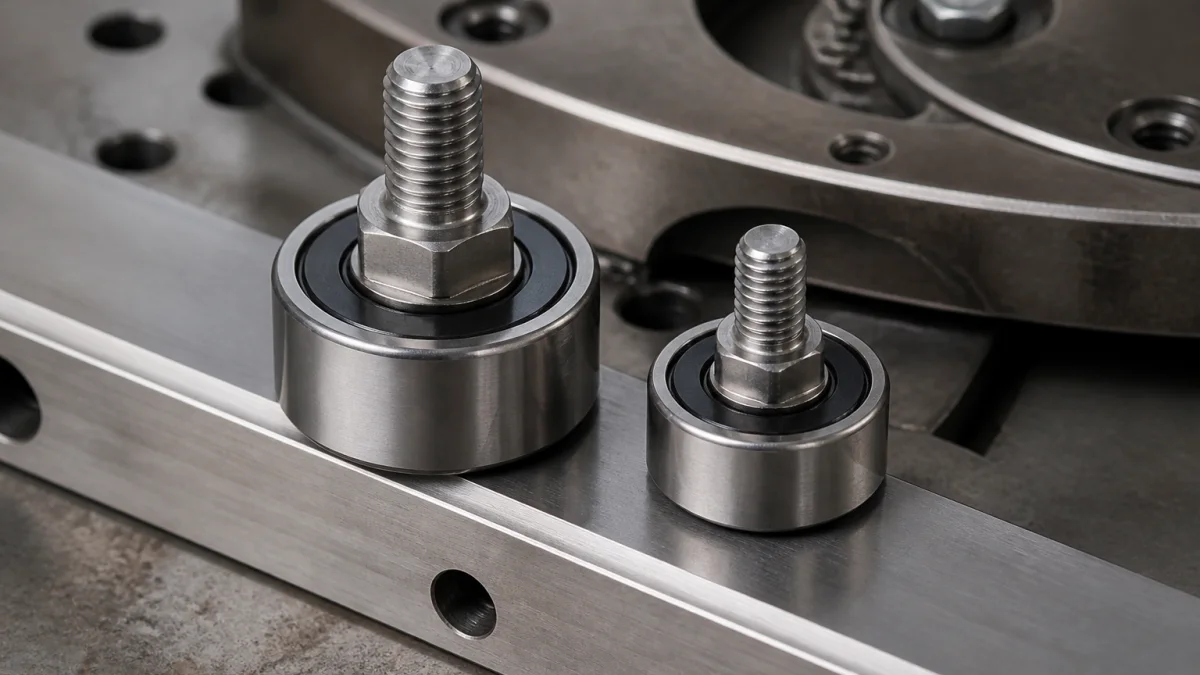

Опорные ролики KR19PP и KR30PP с цапфой: выбор для направляющих и кулачковых механизмов

При выборе ролика для линейной направляющей или кулачкового механизма недостаточно сравнить наружный диаметр. Опорный ролик KR19PP KR30PP работает в контакте с дорожкой, воспринимает преимущественно радиальную нагрузку и одновременно закрепляется в кронштейне своей резьбовой цапфой. Ошибка в профиле дорожки, жёсткости монтажной детали или способе затяжки способна стать причиной перекоса и преждевременного износа.

Конкретные размеры и конструктивные сведения в этой статье подтверждены для серии INA/Schaeffler KR..PP. Обозначение, используемое другим поставщиком, необходимо сверять с каталогом его бренда: одно и то же имя не подтверждает идентичность размеров, уплотнений, смазочных каналов и рабочих характеристик.

Конструкция KR..PP: назначение индексов

KR — это метрическая серия опорных роликов с резьбовой цапфой, или пальцем. В конструкции используются игольчатые ролики в сепараторе. Осевое ведение реализовано пластмассовыми осевыми скользящими шайбами совместно с контактным буртом и упорной шайбой. Цапфа заменяет отдельную ось: она служит осью ролика и крепёжным элементом.

Индекс PP обозначает контактные уплотнения с двух сторон ролика. Для такого исполнения в документации серии указан диапазон непрерывной рабочей температуры от −30 °C до +100 °C. Уплотнения ограничивают проникновение загрязнений, но не отменяют требования к защите от абразива, струй жидкости и условий за пределами установленного температурного диапазона.

Размеры KR19PP и KR30PP: что меняется для конструкции

Числа 19 и 30 указывают на номинальный наружный диаметр D: 19 и 30 мм соответственно. Вместе с диаметром меняются габариты кольца, цапфы и резьбы. Следовательно, выбор затрагивает не только контакт с направляющей, но и размеры кронштейна, посадочного отверстия и пространство под гайку.

Для компактной компоновки с резьбой M8×1,25 можно рассмотреть ролик KR19PP 8×19×32. Если узел допускает увеличенные габариты и рассчитан на M12×1,5, подходит для проверки KR30PP 12×30×40.

Диаметр выбирают по геометрии, а не «с запасом»

Увеличенный D сам по себе не делает KR30PP предпочтительнее. Нужно сопоставить его с радиусом и профилем контактной дорожки, требуемым ходом, габаритами кронштейна и фактической нагрузкой. Для KR30PP в источниках подтверждён оптимизированный профиль наружной поверхности, применяемый в серии начиная с D=22 мм. Для KR19PP соответствующую геометрию и пригодность к конкретному радиусу направляющей следует проверять по чертежу изделия.

Контакт с направляющей и кулачком

В прямолинейной направляющей наружное кольцо катится по дорожке. Поэтому профиль и состояние дорожки непосредственно определяют характер контакта. Нельзя без отдельной проверки считать KR19PP и KR30PP универсальными для V-образных, реечных или других профилированных направляющих.

В кулачковом механизме ролик подбирают по комплексу факторов: профилю кулачка, фактической радиальной нагрузке, частоте прохождения цикла, контактной дорожке и способу крепления цапфы. Такие ролики рассчитаны прежде всего на радиальное нагружение. Они способны воспринимать осевые силы, возникающие при небольшом перекосе либо косом качении, однако это не является разрешением на постоянную боковую нагрузку.

Перекос и косое качение

При постоянном перекосе возникает осевой контакт в узле ведения, что может ускорять изнашивание. О проблеме говорят следы контакта только по одному краю наружного кольца, неравномерная дорожка качения или повышенное осевое трение. В таком случае нужно оценивать не только сам ролик, но и положение кронштейна, жёсткость монтажной детали и профиль сопряжённой дорожки.

Стандартный KR не имеет эксцентриковой цапфы и не предназначен для регулировки положения относительно дорожки. Когда требуется выставить зазор или компенсировать монтажное отклонение, отдельно рассматривают ролики с эксцентриковой цапфой KRE..PP.

Монтаж цапфы без повреждения ролика

Цапфа должна иметь корректную опорную поверхность в кронштейне. Гайку затягивают и защищают от самоотвинчивания согласно документации конкретного изделия и требованиям узла. Монтажный момент не передают через наружное кольцо, уплотнения или тела качения.

• Проверьте соответствие резьбы: M8×1,25 для KR19PP и M12×1,5 для KR30PP.
• Сверьте общую длину B, место для гайки и инструмента, тип торца цапфы и доступ к нему после установки.
• Не подменяйте резьбу близкой по диаметру или шагу без подтверждения совместимости.
• Очистите контактную дорожку от твёрдых частиц, заусенцев, вмятин и локальных неровностей.
• После монтажа проверьте свободное вращение, отсутствие постоянного трения о боковые элементы и заметного перекоса цапфы.

Способ привода цапфы при монтаже нельзя устанавливать только по базовому обозначению KR19PP или KR30PP. Это может быть гайка, шлиц, внутренний шестигранник либо другое исполнение — его определяют по документации конкретной модификации.

Смазывание и диагностика состояния

Повторное смазывание допускается только там, где оно предусмотрено изготовителем. Для KR19PP в проверенной документации указан смазочный канал на торце со стороны бурта. У варианта KR19PP SK на том же торце предусмотрено шестигранное отверстие, но повторное смазывание не предусмотрено. Марку смазки, класс консистенции и интервал подачи нельзя назначить по одному обозначению: они зависят от температуры, скорости, загрязнения, нагрузки, конструкции уплотнения и инструкции производителя.

Шум, ухудшение плавности хода, увеличенный люфт, заклинивание или перегрев требуют остановки и осмотра ролика, дорожки, кронштейна, гайки и уплотнений. Выдавленное либо повреждённое уплотнение PP, утечка смазки или попадание абразива — основание искать источник загрязнения и оценивать состояние подшипникового узла, а не ограничиваться добавлением смазки.

Последовательность выбора

1. Подтвердите точное обозначение, производителя и исполнение ролика.
2. Сопоставьте профиль наружной поверхности с направляющей или кулачком.
3. Проверьте монтажный объём, ширину кольца, длину узла и требуемую резьбу цапфы.
4. Рассчитайте рабочие условия и сверяйте нагрузочные показатели по актуальному каталогу выбранного производителя.
5. Предусмотрите защиту от абразива и доступ к обслуживанию, если оно предусмотрено конструкцией.

Без точного производителя, актуального каталога, схемы нагружения и монтажа нельзя корректно назначать для KR19PP или KR30PP грузоподъёмность, ресурс, допустимую частоту вращения или момент затяжки.
