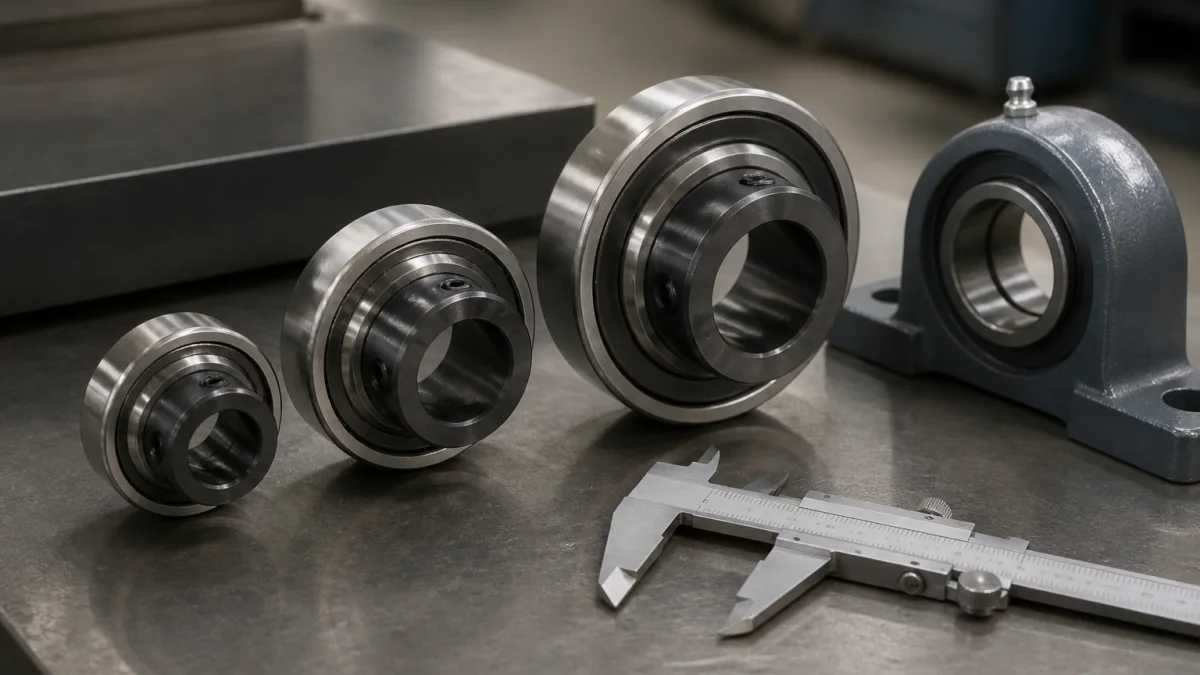

Закрепляемые подшипники SA 205, SA 206 и SA 207: подбор для корпусного узла

Подшипники SA 205, SA 206 и SA 207 используют как сменные вставки в корпусных узлах со сферическим посадочным гнездом. В распространённой серии SA200 это шариковые вставные подшипники со сферической наружной поверхностью и эксцентриковым стопорным кольцом для закрепления на валу. При выборе важно учитывать не только обозначение, но и фактическую геометрию всего узла.

Цифры в маркировке помогают определить базовый размер, однако сами по себе не подтверждают полную взаимозаменяемость. Нужно сопоставить вал, корпус, способ удержания вставки, осевые габариты и условия работы привода. Такой подход особенно важен при замене изношенного подшипника в уже собранной машине.

Конструкция и принцип закрепления

Наружное кольцо SA-вставки выполнено сферическим. Вместе со сферическим гнездом корпуса оно позволяет узлу ограниченно самоустанавливаться по углу. Это полезно при небольших монтажных отклонениях, но не является заменой точной установки корпуса и вала.

Внутреннее кольцо имеет удлинение, с которым сопрягается эксцентриковая поверхность стопорного кольца. После установки на вал кольцо поворачивают в направлении рабочего вращения, затем фиксируют его винтом. Чрезмерная затяжка недопустима: она способна уменьшить внутренний зазор либо деформировать внутреннее кольцо, что создаёт риск нагрева и заклинивания.

Учитывайте направление вращения

Эксцентриковая фиксация требует отдельной оценки для механизмов, которые регулярно меняют направление вращения. При реверсе кольцо может ослабевать. Поэтому для такого режима нельзя автоматически считать вставку SA подходящим решением — необходимо сверить требования документации изготовителя узла.

Базовые размеры серии

Для распространённых метрических исполнений ориентировочные размеры выглядят следующим образом:

Таблица подходит для первоначальной идентификации, но не заменяет проверку чертежа конкретного изделия. У разных исполнений могут различаться второстепенные размеры, уплотнения, параметры стопорного винта, возможность повторной смазки и другие характеристики.

В каталоге можно перейти к позициям SA 205, SA 206 и SA 207. До покупки следует обязательно сравнить исполнение с установленной вставкой и корпусом.

Проверка совместимости с корпусом

Вставной подшипник SA работает только с корпусом, рассчитанным на соответствующую сферическую посадку. Сам подшипник не определяет тип корпуса: конструкция машины может предусматривать стояковый, фланцевый или иной корпус. Помимо диаметра наружной поверхности, проверяют её профиль, осевые размеры вставки, конструкцию уплотнений и способ осевой фиксации в корпусе.

Что нельзя выбирать только по номеру

• Тип и геометрию корпуса.
• Осевое удержание подшипника внутри корпуса.
• Исполнение уплотнений и возможность обслуживания.
• Пригодность для реверсивного режима.
• Полную замену на другую серию с совпадающими d и D.

Например, UC 205, UC 206 или UC 207 не следует объявлять прямой заменой SA-вставкам. У распространённых UC может отличаться ширина, а закрепление обычно выполняется винтами во внутреннем кольце. Совпадения отверстия и наружного диаметра для корректной замены недостаточно.

При идентификации старой детали снимите полную маркировку с кольца и стопорного кольца. Отдельно проверьте суффиксы, признаки дюймового отверстия и конструктивные особенности. Обозначение SA не является единым универсальным кодом для всех производителей, поэтому каталог конкретного исполнения имеет решающее значение.

Монтаж: как проверить соосность

Перед установкой очистите вал и посадочные поверхности, удалите коррозию и заусенцы. Не переносите новую вставку на изношенную шейку вала без оценки её состояния: повреждения мешают правильной посадке и снижают надёжность закрепления.

Корпус должен быть закреплён на жёсткой ровной опоре. Если вал установлен в двух или нескольких корпусах, их крепёж первоначально оставляют с возможностью корректировки. Вал должен проходить через вставки свободно, без принудительного подтягивания или смещения корпусов. После выверки положения крепёж корпусов затягивают окончательно, и только затем завершают фиксацию эксцентриковым кольцом.

1. Проверьте фактический диаметр, прямолинейность и состояние вала.
2. Установите вставки и разместите корпуса на подготовленной опоре.
3. Выровняйте корпуса по валу до окончательной затяжки крепежа.
4. Затяните крепление корпусов.
5. Поверните эксцентриковое кольцо по направлению рабочего вращения и закрепите винтом.
6. Прокрутите вал вручную перед пуском.

Если после затяжки одного корпуса сопротивление вращению возрастает, нужно скорректировать положение корпусов или проверить опорную поверхность. При необходимости применяют сплошные прокладки по площади опоры, если это допускает конструкция, а не локальные подкладки под часть корпуса.

Контроль после пуска и признаки ошибок

Неравномерное вращение, заклинивание или заметный прирост усилия при ручной прокрутке — повод проверить соосность, вал, плоскостность опоры и монтаж стопорного кольца. Нагрев вскоре после запуска также требует остановки и проверки: причиной может быть чрезмерно затянутый эксцентриковый замок, перекос корпусов или неправильное положение узла на валу.

При обслуживании контролируют свободное вращение, температуру узла после монтажа и запуска, целостность уплотнений, отсутствие смещения корпуса и стопорного кольца. Осевое смещение, следы проскальзывания на валу либо ослабление кольца особенно важны для диагностики после работы с изменением направления вращения.
