Як підібрати підшипник за розмірами

Для підбору без читабельного маркування потрібні не лише три числа, а й тип деталі. Радіальні, упорні та корпусні виконання мають різні посадкові й монтажні параметри. Розміри вимірюють на очищеній деталі; зношені поверхні можуть дати хибний результат.

1. Запишіть повне позначення зі старого підшипника та упаковки, включно з літерами, дефісами й суфіксами.
2. Звірте d, D і ширину з кресленням. Для розбірної конструкції перевірте комплект кілець, а не одну окрему частину.
3. Визначте напрям навантаження, частоту обертання, потрібний зазор, ущільнення та спосіб змащування.
4. Порівняйте точні виконання виробників. Якщо є сумнів, передайте менеджеру маркування, фото та розміри вузла.

Товари з полями d, D і B можна відібрати у товарному каталозі. Якщо параметр у картці не заповнений, відсутність у результатах фільтра не доводить відсутності потрібної моделі - перевірте її за позначенням.

Маркування: серія, ущільнення та внутрішній зазор

Базове позначення задає типорозмір, а додаткові літери уточнюють конструкцію. Каталог серій об'єднує споріднені варіанти для порівняння, але назва серії не замінює повний артикул виробника. Наприклад, 6204, 6204-2Z і 6204 з контактними ущільненнями відрізняються захистом та умовами роботи.

Аналоги підшипників і перевірка сумісності

Однакові габарити не роблять два підшипники повністю взаємозамінними. Важливі вантажопідйомність, допустима швидкість, внутрішній зазор, клас точності, сепаратор і ущільнення. Суфікси SKF, KOYO, FAG, NSK та інших виробників не слід переносити між брендами без перевірки їх значення.

Для сферичних роликових підшипників звіряють циліндричний чи конічний отвір. Для циліндричних N, NU і NJ - борти кілець та здатність фіксувати вал в осьовому напрямку. Для конічних - сумісність внутрішнього й зовнішнього кілець, комплектність, регулювання зазору або попереднього натягу.

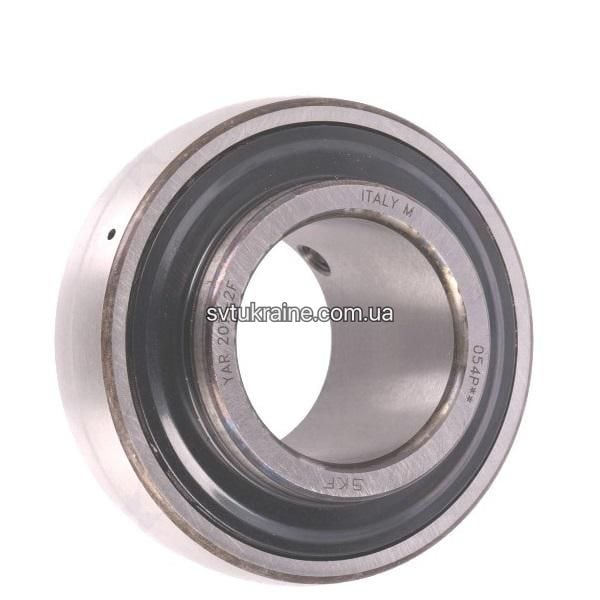

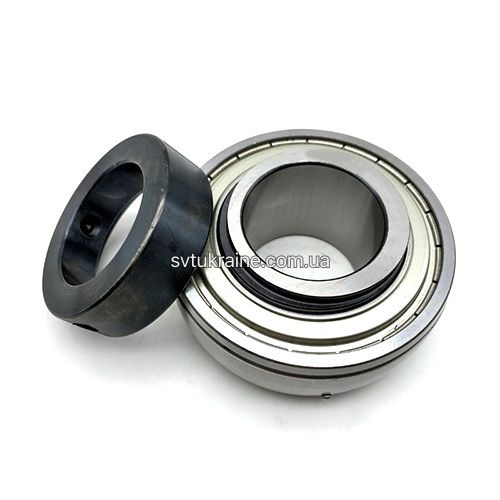

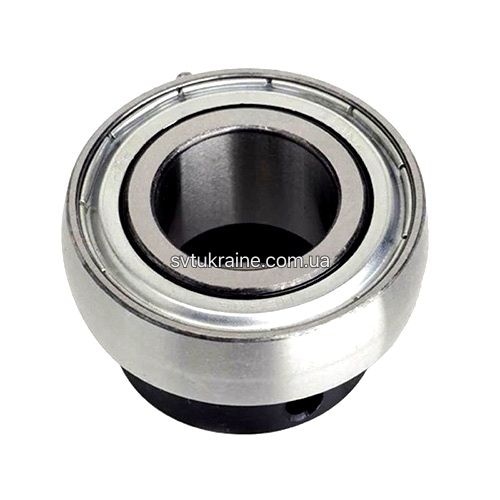

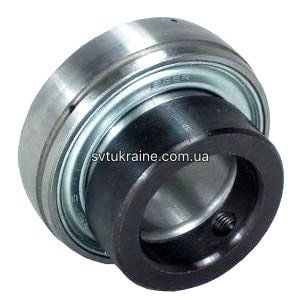

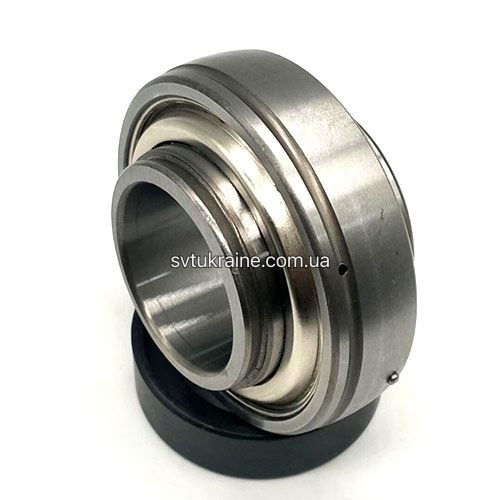

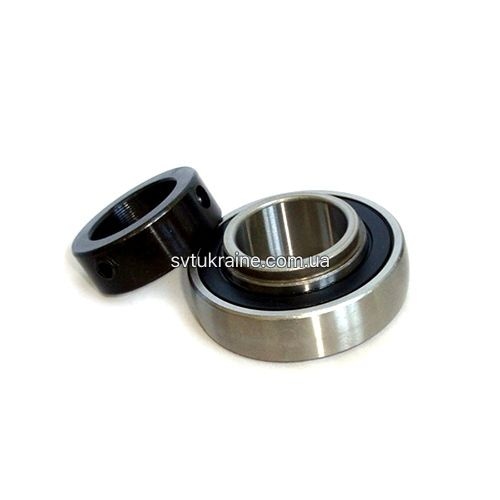

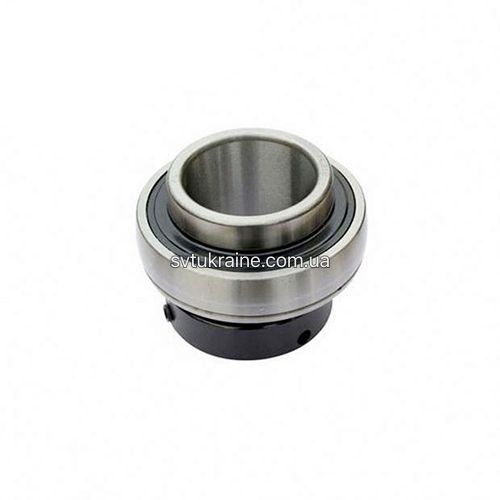

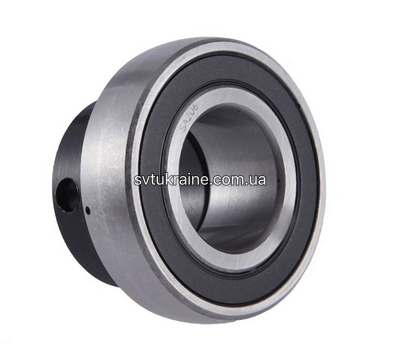

У корпусних вузлах збіг діаметра вала не підтверджує збіг кріплень. При заміні вставки перевіряють її зовнішню сферичну поверхню, ширину, фіксацію та сумісність з корпусом. Вставка UC і зібраний вузол UCP - різні позиції замовлення.

Монтаж і змащування підшипника

Монтажне зусилля прикладають до кільця, яке встановлюють з натягом, не передаючи його через тіла кочення. Посадки вала й корпусу, нагрівання, момент затягування та регулювання визначають за документацією вузла і точного підшипника, а не за загальною назвою серії.

Закриті виконання та відкриті підшипники можуть мати різні вимоги до обслуговування. Додаткове змащування виконують лише там, де це передбачено конструкцією; тип і кількість мастила залежать від швидкості, навантаження й температури. Контактні ущільнення не роблять звичайну деталь придатною для будь-якого агресивного середовища.

Ціни, наявність і замовлення підшипників в Україні

Ціна залежить від типорозміру, бренду й конкретного виконання. Серія - це сторінка порівняння; фактична ціна та статус наявності вказані у картці вибраного товару. Під час замовлення звірте повне маркування, кількість і те, чи постачається цілий вузол або окрема деталь.

Для підбору аналога надішліть позначення, розміри, фото та інформацію про обладнання. Менеджер SVT Україна допоможе уточнити виконання й комплектність. Строк відправлення та умови доставки узгоджуються для конкретного замовлення; умови оплати й повернення наведені на окремих сторінках магазину.
